Kartuschenpumpe AXCP1

Kartuschenpumpe AXCP1 0014520 / 0016159 AXCP1-Sxx-DIN1284P Pneumatische Version Steckkartuschen DIN1284

    Kartuschenpumpe AXCP1

    Artikel Nr.
    0014520 / 0016159
    Modell
    AXCP1-Sxx-DIN1284P
    Bauform
    Pneumatische Version
    Ausführung
    Steckkartuschen DIN1284
    Kartuschenpumpe AXCP1 Bild

    Dieses Modell eignet sich für das Fördern von Schmierstoffen aus Standard Steckkartuschen nach DIN1284.

    Optional kann diese Kartuschenpumpe über ein elektrisch angesteuertes Wegeventil gestartet und gestoppt werden. Mit der ebenfalls optional erhältlichen elektrischen Leermeldung kann erkannt werden, wann die Kartusche gewechselt werden muss.

    ABNOX Kartuschenpumpe AXCP1 zeichnen sich aus durch:

    • Kompakte Bauform
    • Förderung direkt aus Kartusche
    • Einfacher und rascher Kartuschenwechsel
    • Lange Lebensdauer
    • Mehrere Ausbauoptionen
    Typenschlüssel für Kartuschenpumpen AXCP1
    Typenschlüssel für Kartuschenpumpen AXCP1 Bild

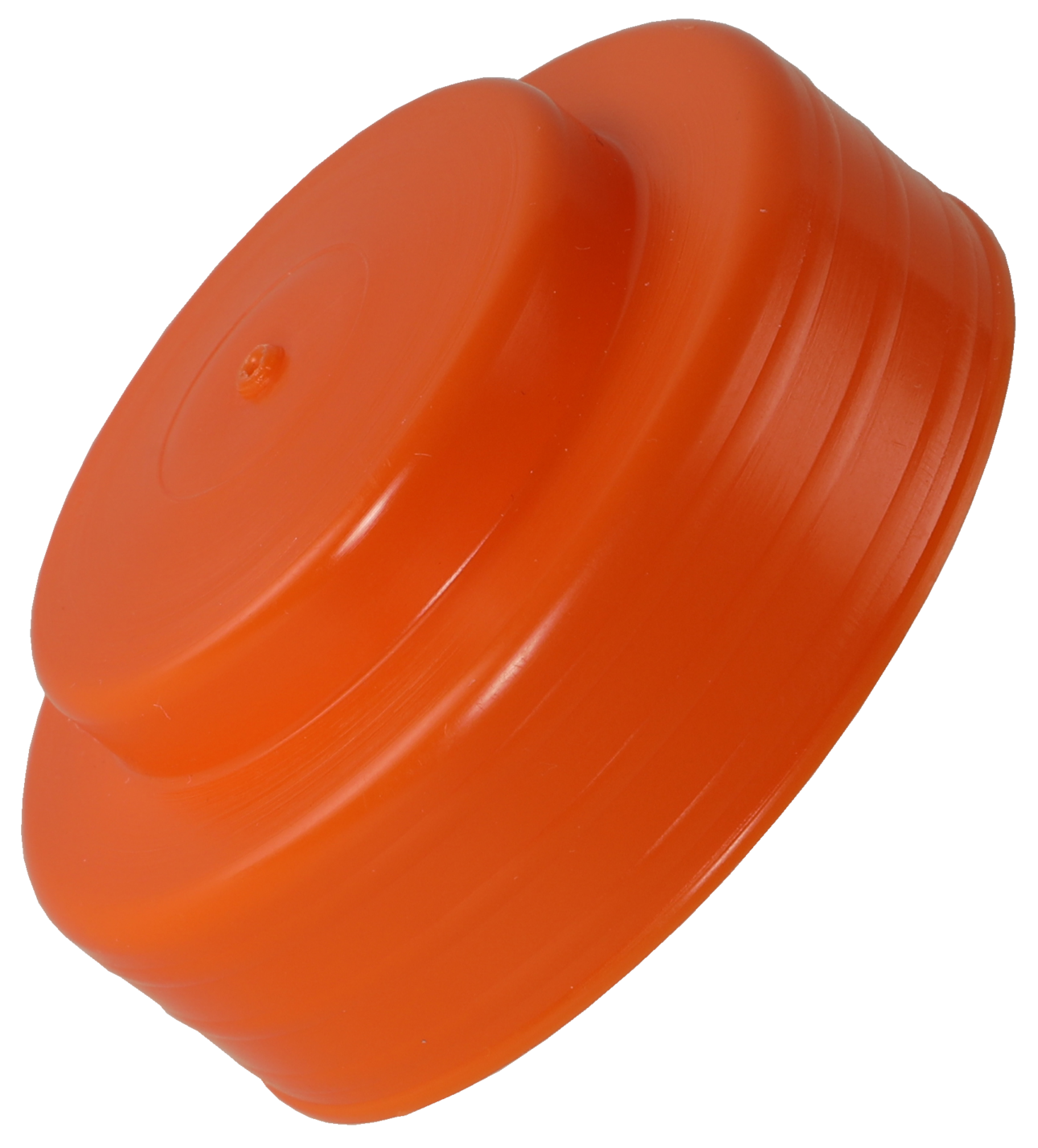

    Einweg-Fettkolben für Kartusche DIN1284 - Art.-Nr. 0015921
    Einweg Fettfolgekolben 600

    Bemerkung:

    Bei einer Bestellung der Kartuschenpumpe AXCP1 ist eine 10er Packung des Einweg Fettkolbens im Lieferumfang enthalten! Wir empfehlen Ihnen dieser Artikel in Ihrem System als Ersatzteil zu führen!

    Alternative Mehrweg-Fettkolben für Kartusche DIN184 - Art.-Nr. xxxxxxx
    Mehrweg Kolben 596

    Bei Mehrfachgebrauch bieten wir zum Einweg-Fettkolben den Mehrweg-Fettkolben als Alternative an!

    Auswahl Druckübersetzungen AXCP1-Sxx-DIN1284P
    Modell Übersetzung Artikel-Nr.
    AXCP1-S25-DIN1284P
    25:1
    0014520
    AXCP1-S60-DIN1284P
    60:1
    0016159
    Ausbauoptionen für AXCP1-Sxx-DIN1284P
    AXCP1 DIN1284 P mit Optionen
    Bezeichnung Artikel-Nr.

    Externer Start (ES) / 3/2-Wegeventil, elektrisch betätigt G1/4''

    0011459

    Druckreduzierventil 0-10 bar mit Armatur und Druckanschluss für Dosierventil mit Handgriff (DR1)

    0008699

    Druckreduzierventil 0-10 bar mit Wasserabscheider/ Wartungseinheit (DR2)

    0006909

    Entlüftungsventil (EV) direkt an der Schmierstoffpumpe AXSP

    0006207

    Entlüftungsblock (EB) G 1/4'' mit Manometer 400 bar zur Ausgangsdruckanzeige und mit Entlüftungsventil ''EV''

    0008717

    Elektrische Leermeldung "Kartusche leer - zu pneumatische Version" (EP)

    0015434
    Technische Daten

    Hinweis:

    Für dieses Modell können nur 400 gr. Standard Steckkartuschen nach der Norm DIN 1284 verwendet werden:

    Vermassung Kartusche DIN 1284
    AXCP1-S25-DIN1284P AXCP1-S60-DIN1284P
    Artikel-Nr.
    0014520
    0016159
    Übersetzung
    25:1
    60:1
    Gebinde
    Steckkartusche DIN1284
    Steckkartusche DIN1284
    Einsatzmediumspezifikation
    Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s
    Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s
    Ansaugrohrdurchmesser [mm]
    32
    32
    Förderleistung am Pumpenausgang [cm3/min]
    1'500
    700
    Fördermenge pro Doppelhub [cm3]
    31
    13
    Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
    150
    360
    Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
    250
    600
    Anschluss Medium Ausgang Aussengewinde
    G 1/4"
    G 1/4"
    Druckluftqualität
    ISO 8573-1:2020 [6:4:4]
    ISO 8573-1:2020 [6:4:4]
    Max. Luftverbrauch [l/min.]
    180
    180
    Optimaler pneum. Betriebsdruck [bar]
    6
    6
    Min. / max. pneum. Betriebsdruck [bar]
    4/10
    4/10
    Pneumatikanschluss Innengewinde
    G 1/4"
    G 1/4"
    Min. / max. Betriebstemperatur [°C]
    10/40
    10/40
