Auslassventil AXDV-A1 Standard
|
4192400 / 4192401 | AXDV-A1 (V3.0) | Standard | LW 2.2 mm |
Auslassventil AXDV-A1 Standard
Animation Auslassventil AXDV-A1

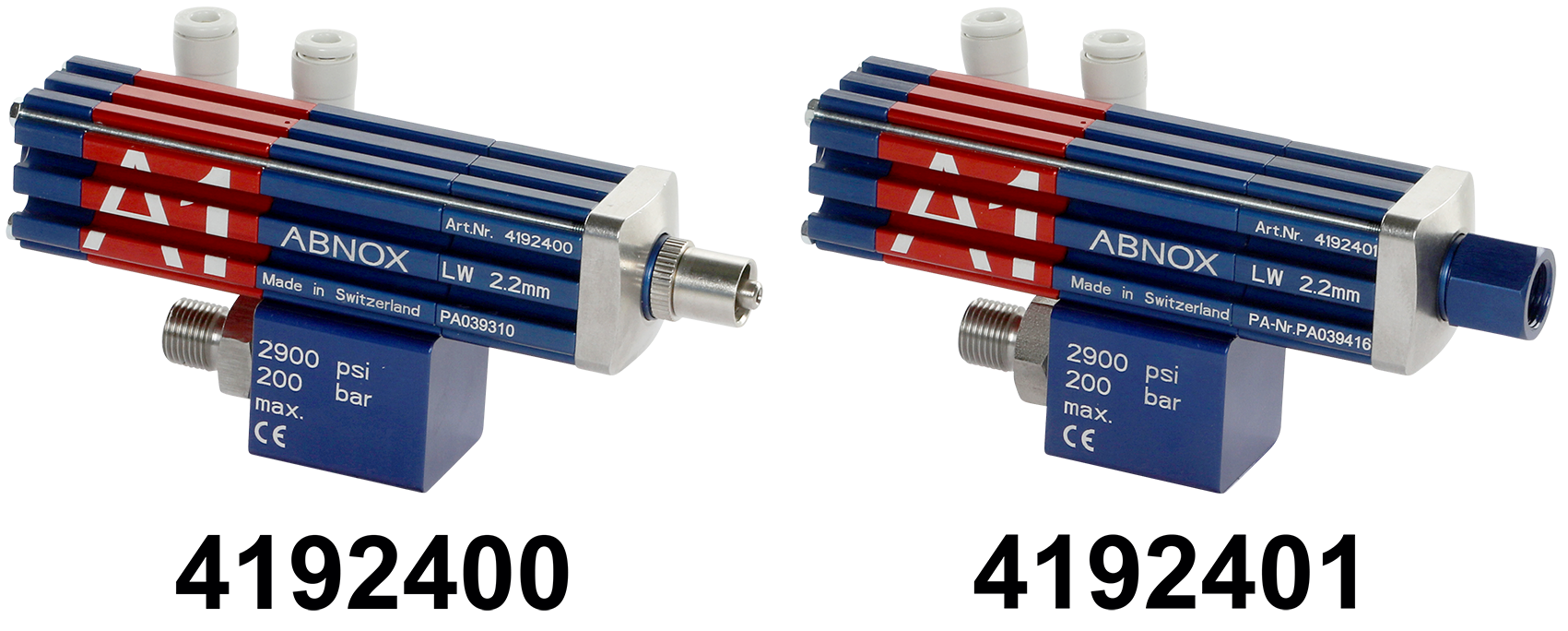

Auslassventile AXDV-A1 mit Montageblock, Lichte Weite 2.2 mm
Dosiernadel-Adapter LUER- Anschluss / Dosierdüse-Adapter G 1/8"
Auswahl Auslassventil AXDV-A1 Standard
| Modell | Ausführung Anschluss | Lichte Weite [mm] | Anschluss Medium Ausgang Innengewinde | Max. Arbeitsdruck Medium Eingang [bar] | Artikel-Nr. |
|---|---|---|---|---|---|
|
AXDV-A1-LUER (V3.0)
|
Mit Dosiernadel-Adapter LUER-Anschluss
|
2.2
|
M5
|
200
|
4192400
|
|
AXDV-A1-G1/8 (V3.0)
|
Mit Dosierdüse-Adapter G 1/8" Innengewinde
|
2.2
|
G 1/8"
|
200
|
4192401
|
Anschlussschema / Schaltplan
- Anschluss Druckluft «ÖFFNEN» OP: Druckluftversorgung zum Starten der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Druckluft «SCHLIESSEN» SP: Druckluftversorgung zum Beenden der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Material Anschluss M: zur Pumpe / Materialversorgung
Dichtungssatz
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
|
Dichtungssatz |
0006883 |
Optionen / Ausbauset
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006790) zu verwenden!
| Bezeichnung | Artikel-Nr. |
|---|---|
|
Magnetfeld-Sensor |
|
|
Dosierdüse-Adapter, G 1/8'' |
|
|
Dosiernadel-Adapter drehbar, M5, mit Dichtung und |
|
|
Dosiernadel-Set mit LUER-Anschluss |
|
|
Dosiernadel-Set gebogen 45° mit LUER-Anschluss ** |
|
|
Dosiernadel-Set gebogen 90° mit LUER-Anschluss ** |
|
|
Anschlussplatte für Auslassventil AXDV-A1 |
|
|
Materialdruckregler MDR-LW04-2M (V3.0) |
|
|
5/2-Wege-Magnetsteuerventil mit Adapterplatte |
|
|
Ventilheizung AXVH-1 |
|
|
Anschlussblock M5 inklusiv Verschlussstopfen G 1/8" |
|
|
Drucksensor DS1 |
|
|
Drucksensor DS2 |
Das Modell mit LUER-Anschluss enthält einen Dosiernadel-Adapter im Lieferumfang des Dosierventils.
Beim Modell mit Anschluss G 1/8" wird das Dosierventil mit einem Dosierdüse-Adapter (Art.-Nr. 0002230) geliefert, der einen Innengewinde-Anschluss G 1/8" hat.
