Auslassventil AXDV-A1-G1/8''
|
4192401 | AXDV-A1-G1/8'' (V3.0) | Standard (Montageblock) | LW 2.2 mm / mit Anschluss G1/8'' |
Auslassventil AXDV-A1-G1/8''
Artikel Nr.
4192401
Modell
AXDV-A1-G1/8'' (V3.0)
Bauform
Standard (Montageblock)
Ausführung
LW 2.2 mm / mit Anschluss G1/8''
Animation Auslassventil AXDV-A
Dosierdüse-Adapter G 1/8''
Anschlussschema / Schaltplan
- Anschluss Druckluft «ÖFFNEN» OP: Druckluftversorgung zum Starten der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Druckluft «SCHLIESSEN» SP: Druckluftversorgung zum Beenden der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Material Anschluss M: zur Pumpe / Materialversorgung
Dichtungssatz
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
|
Dichtungssatz |
0006883 |
Technische Daten
Lichte Weite [mm]
2.2
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Max. Arbeitsdruck Medium Eingang [bar]
200
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Anschluss Medium Ausgang Innengewinde
G 1/8" / Mit Dosierdüse-Adapter Anschluss G1/8''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Befestigungsgewinde
M4
Gewicht [kg]
0.56

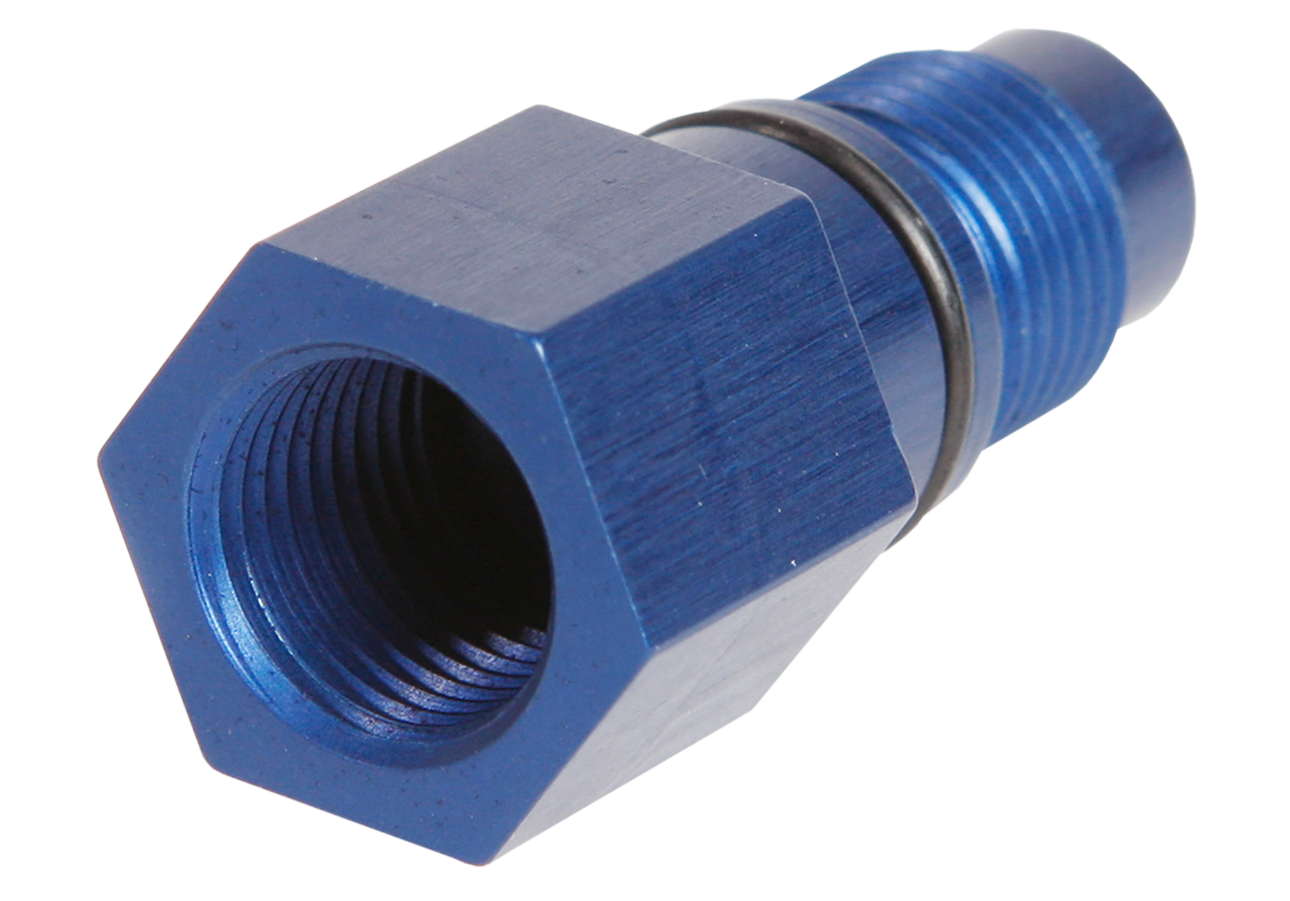

Dieses Auslassventil wird mit einem Dosiernadel-Adapter (Art.-Nr. 0002230) mit Ausgang Anschluss Innengewinde G 1/8" ausgeliefert.
