Produktinformation
Das Fördern von mittel- bis hochviskosen Schmierstoffen bedingt eine entsprechend angepasste Technologie. Die pneumatische Hebevorrichtung ermöglicht ein optimales Ansaugverhalten und komplettes Entleeren des Fettgebindes.
Die optimale Lösung für Ihre Schmieranwendungen!Das Pumpenaggregat 25:1 Typ S ist die ideale Anlage, um mittel- bis hochviskosen Schmierstoffen sowie Silikonfette und -Öle, aus Kleingebinden zu fördern und ist lieferbar für alle marktüblichen Gebinde von 1-5 kg.
Dieses Fettversorgungssystem mINI Typ S mit einer Druckübersetzung von 25:1 ist ideal einsetzbar als Zuführpumpe für ABNOX Dosierventile oder als Um- und Abfüllsystem.

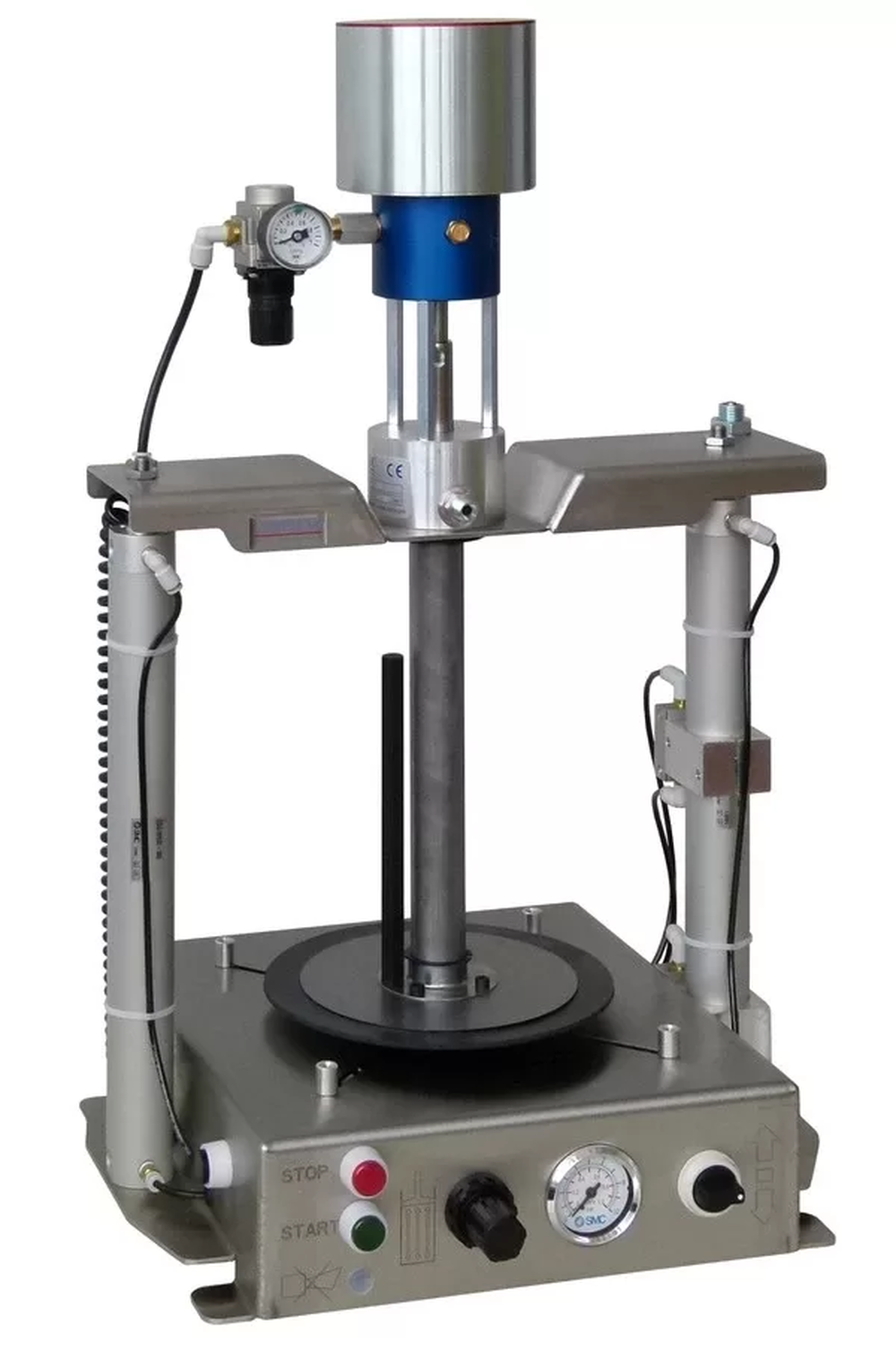

Dieses Pumpsystem mINI besteht aus einer Druckluft-Fettpumpe und einem zweisäuligen Pumpenheber inkl. 2-Handsteürung.
Dank dem konstanten Anpressdruck der Folgeplatte auf das Medium wird die Folgeplatte stets dem aktüllen Füllstand nachgeführt. Eine Leermeldung schaltet bei niedrigem Füllstand die Pumpe aus und verhindert so das Ansaugen von Luft.
Ohne Kraftaufwand kann ein schnelles, sauberes und bequemes Auswechseln der leeren Kleingebinde durchgeführt werden.
Durch das komplette Entleeren des Originalsgebindes entsteht kein unnötiger Fettverlust.
Getrennt zum Fettversorgungssystem erfolgt die Auswahl der Folgeplatte nach Gebindegrösse (siehe Zubehör).
Bemerkung:
Bitte geben Sie uns bei der Bestellung den Innen-Ø oben und unten und die Höhe Ihres Gebinde sowie den Typ des eingesetzten Schmierstoffs an.
Achtung:
Beim Gebinde umlaufende Bördelung beachten!

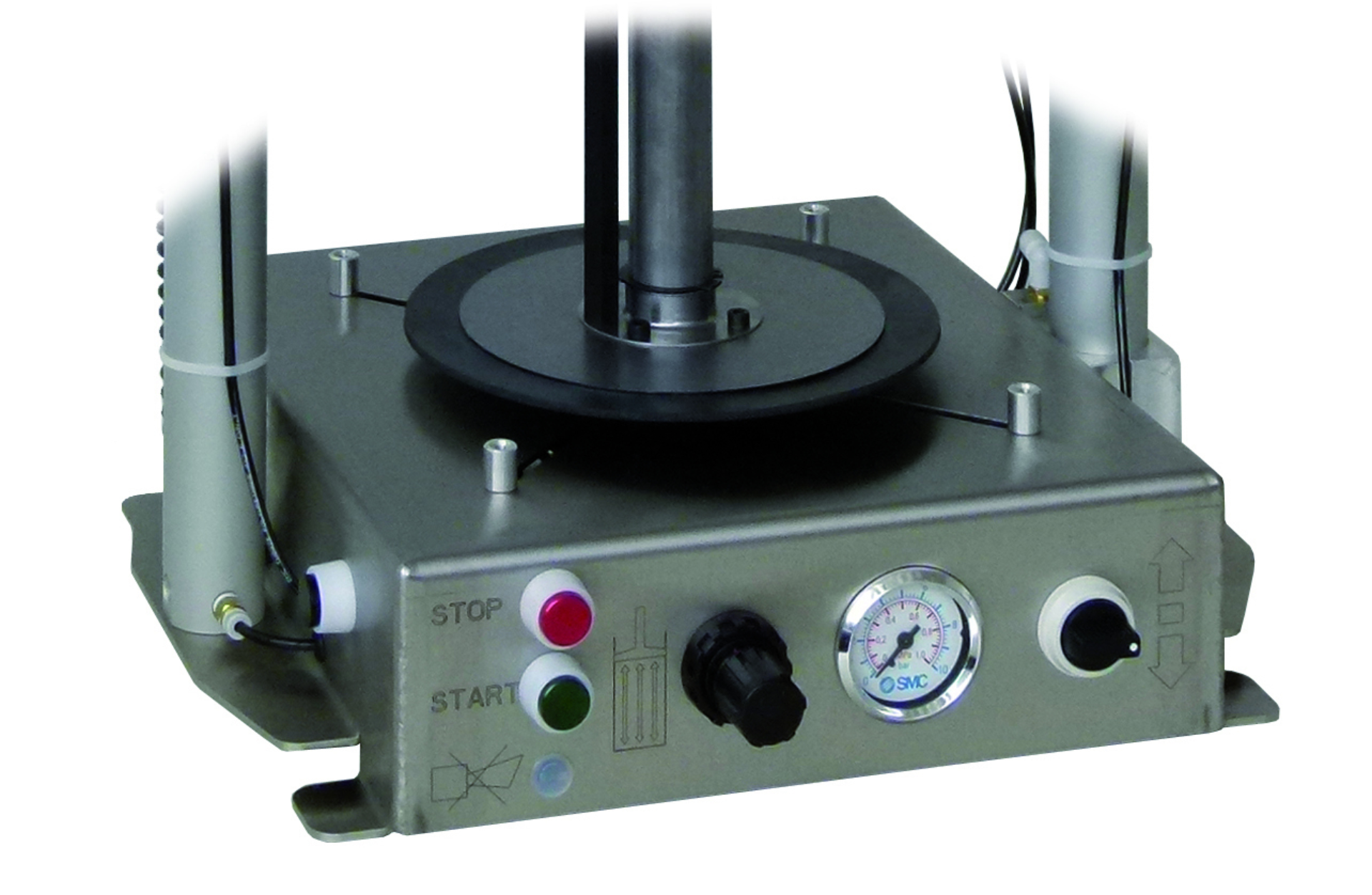

Frontansicht mit EIN- und AUS-Taste für die Förderpumpe, Regler mit Manometer Folgeplattendruck und Drehschalter HEBEN und SENKEN der pneumatischen Hebevorrichtung
| Ausbauoptionen | Artikel Nr. | Anzahl |
|---|---|---|
Akustische Leermeldung | 4638202 | 1 Stück |
Elektrische Nachfüll- und Leermeldung | 0001726 | 1 Stück |
Anschlussblock G 1/4'' mit Manometer 400 bar und Kugelhahn zur Entlüftung | 4082001 | 1 Stück |
Verteiler 5-Fach mit Armaturen G 1/4'' | 4080501 | 1 Stück |
Gebinde Innendurchmesser [mm]
80 - 250
Gebindehöhe [mm]
285
Ansaugrohrdurchmesser [mm]
32
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 4 / 1'000'000 m Pa s
Förderleistung am Pumpenausgang [cm3/min]
1295
Fördermenge pro Doppelhub [cm3]
17
Min. / max. Arbeitsdruck Medium Eingang [bar]
4/10
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
140
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
233
Anschluss Innengewinde
G 1/4''
Anschluss Medium Ausgang Aussengewinde
G 1/4''
Max. Luftverbrauch [l/min.]
217
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
4/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
