Produktinformation
Das Dosierventil mit der Ausführung LP eignet sich für Niederdruckanwendungen, zum Beispiel in Kombination mit einem Drucktank, und wird für das Dosieren von flüssigen und niedrigviskosen Medien eingesetzt.
Bemerkung: Achtung, die kleinste Dosiermenge kann nur unter optimalsten Bedingungen erreicht werden!
| Modell | Ausführung Anschluss | Dosierbereich | Anschluss Medium Ausgang Innengewinde | Min. / max. Arbeitsdruck Medium Eingang [bar] | Artikel-Nr. |
|---|---|---|---|---|---|

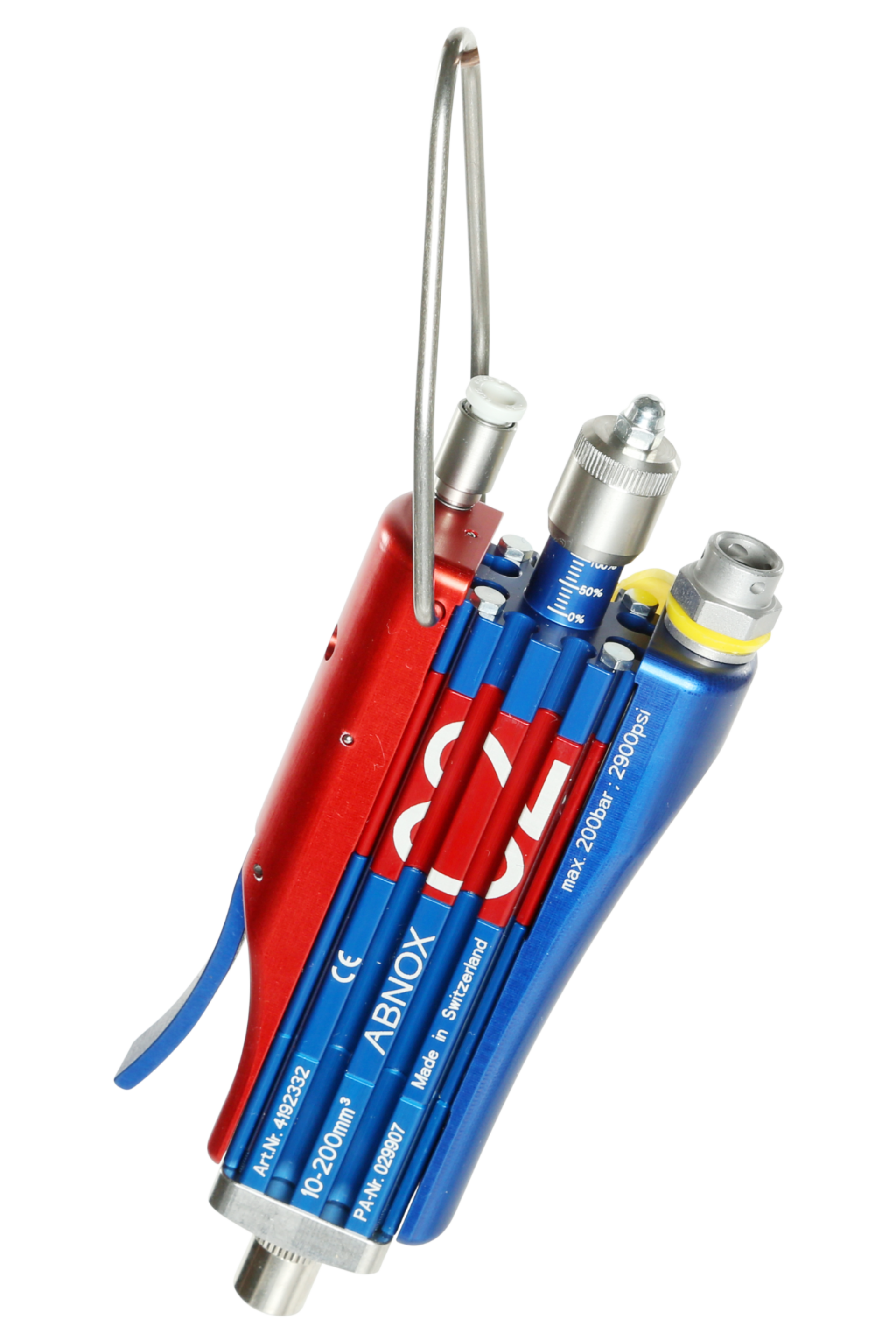

AXDV-C2-PN-LUER (V3.0) | Mit Dosiernadel-Adapter LUER-Anschluss | 10 - 200 mm3 | M5 | 20 / 200 | 4192332 |
AXDV-C2-PN-LP-LUER (V3.0) | Mit Dosiernadel-Adapter LUER-Anschluss | 10 - 200 mm3 | M5 | 5 / 20 | 0005149 |

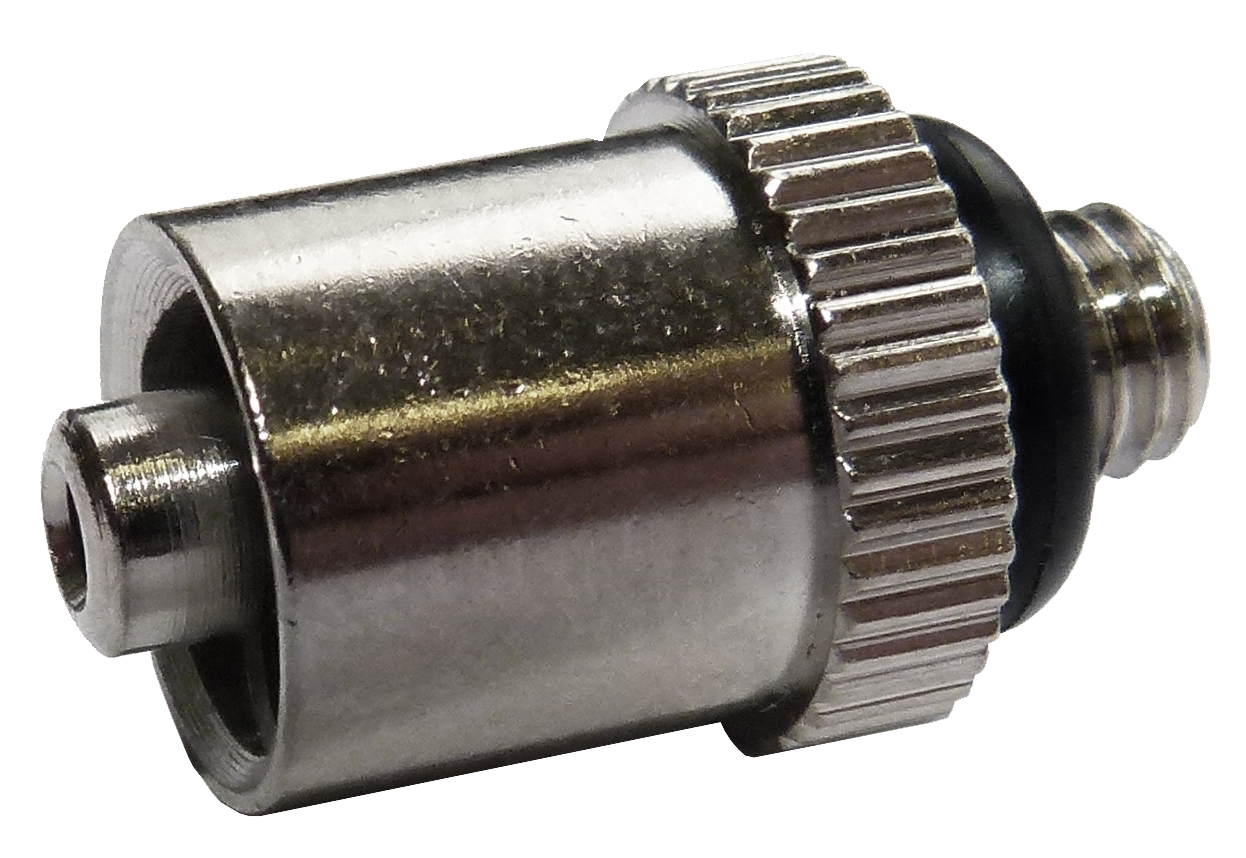

Der Dosiernadel-Adapter (LUER-Anschluss) ist bei diesen Dosierventilen im Lieferumfang enthalten.
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Modell | Artikel-Nr. |
|---|---|---|

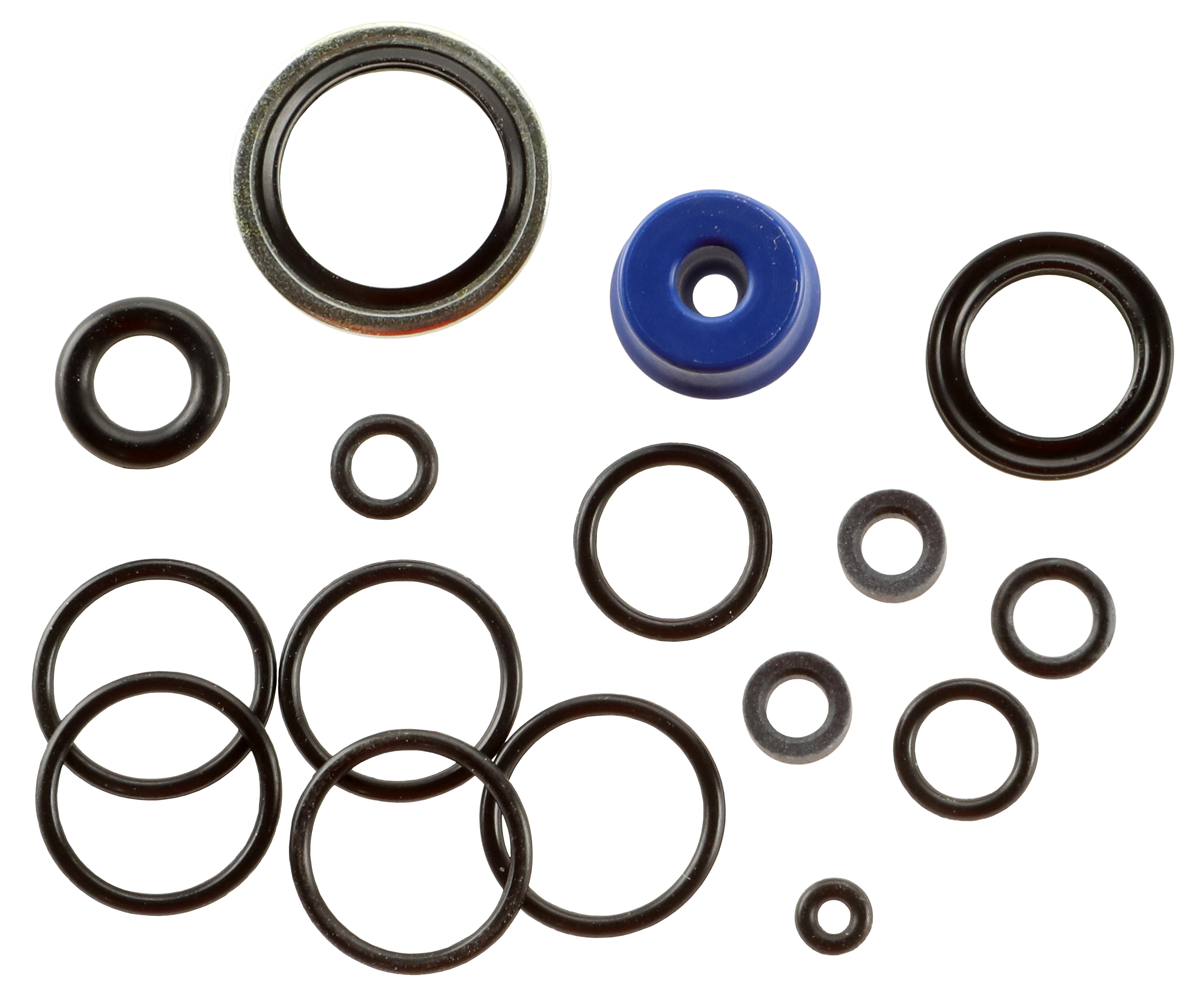

Dichtungssatz | AXDV-C2-PN
Standard | 0003353 |
Dichtungssatz | AXDV-C2-PN-LP
Niederdruck | 0011240 |
| Ventilinnenteile komplett AXDV-C2, Nutringdichtung Standard PUR 94 Shore A, blau | AXDV-C2-PN Standard | 0013740 |
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006790) zu verwenden!
Dosierbereich [cm3]
0.010 - 0.200
Bemerkung
Achtung: Die kleinste Dosiermenge, kann nur unter optimalsten Bedingungen, erreicht werden!
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Anschluss Innengewinde
M3 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
M8x1 / Steckanschluss
Anschluss Medium Ausgang Innengewinde
M5 / Mit Dosiernadeladapter LUER-Anschluss
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M3 für Schlauch ø4/2 mm
Gewicht [kg]
0.27
