Produktinformation

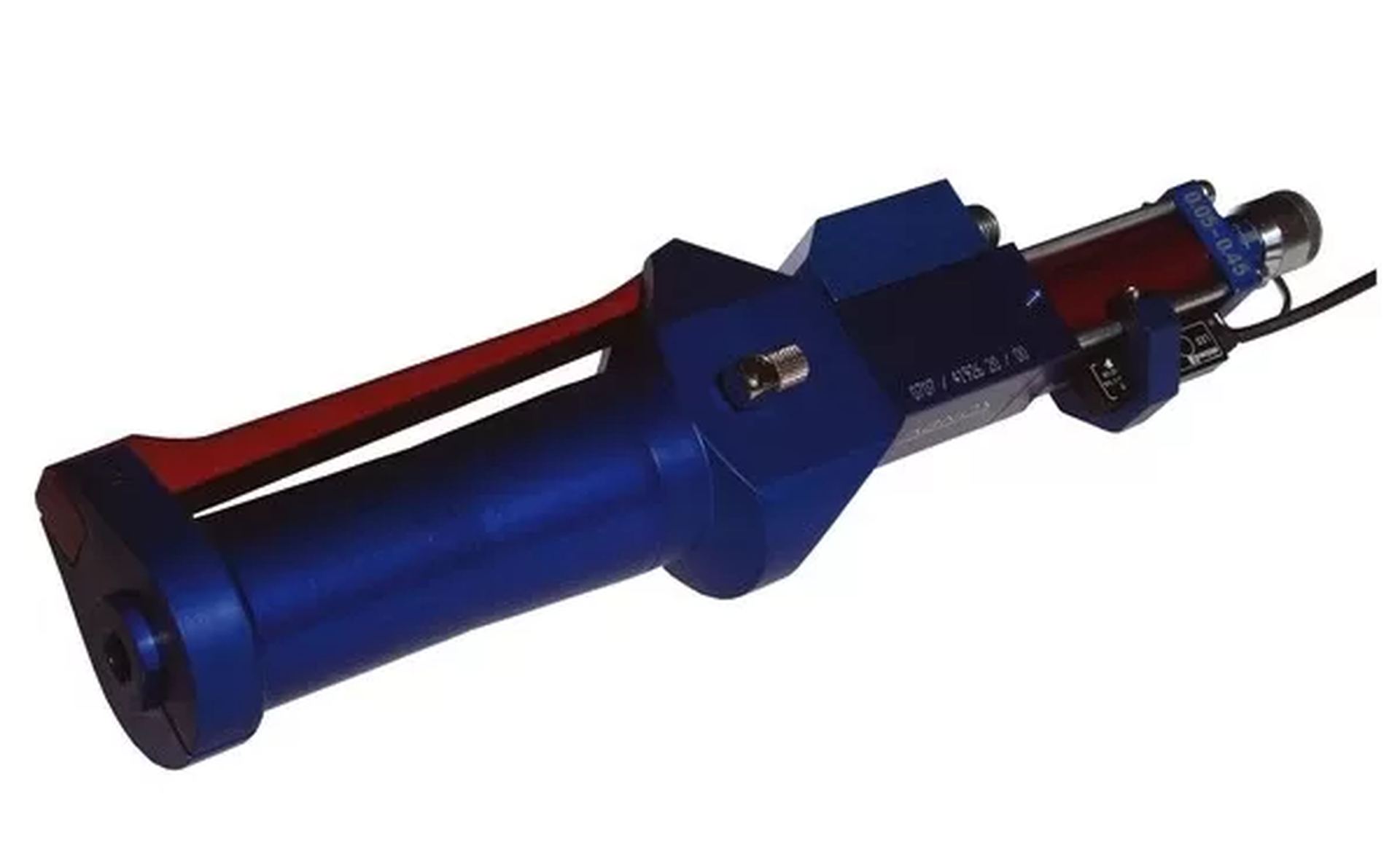

Die Dosierventile mit vertikalem Handgriff sind neben der Standardausführung auch noch in Sensorvarianten zur lückenlosen Überwachung der Funktionen des Ventils lieferbar.
Die Ausführungen mit Sensor tragen zu einer wesentlich erhöhten Prozesssicherheit bei.
Funktionsweise:
Der pneumatische Teil des Dosierventils wird über ein im Griff eingebautes pneumatisches 5/2-Wegeventil gesteuert.
Durch das Betätigen des Abzugs wird die Fettdosierung gestartet. Die Geschwindigkeit der Dosierung ist abhängig vom Materialdruck (Medium). Die Luft- und die Fettkammer sind voneinander getrennt.
Dosierbereich [cm3]
0.05 - 0.45
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 m Pa.s
Staudruck Medium Ausgang [bar]
80
Max. Druck [bar]
200
Anschluss Innengewinde
M5 für Schlauch ø6/4 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Anschluss Medium Ausgang Innengewinde
G 1/8''
Optimaler pneum. Betriebsdruck [bar]
6
Min. pneum. Betriebsdruck [bar]
5
Max. pneum. Betriebsdruck [bar]
7
Pneumatikanschluss Innengewinde
M5 für Schlauch ø6/4 mm
Gewicht [kg]
1.2
