Produktinformation

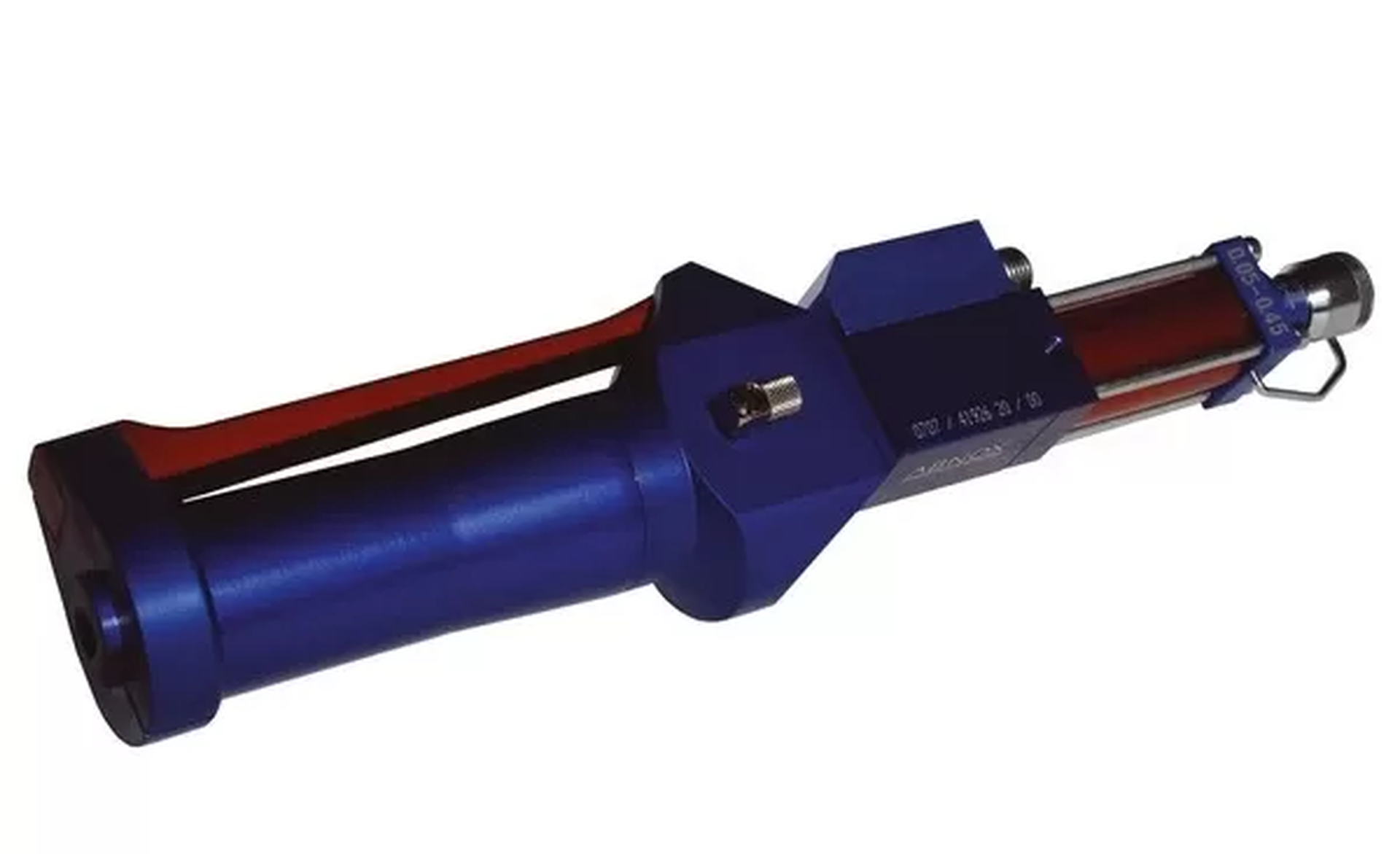

Diese Dosierventile eignen sich für vertikal zugängliche Schmierstellen.
Der ergonomische, formschöne Handgriff mit modernem Dosierauslöser ermöglicht ein bequemes und einfaches, handliches Arbeiten an der Montagestelle. Für optimale Arbeitsbedingungen können diese Dosierventile mittels eines Balancers direkt über dem Montageplatz aufgehängt werden.
Dieses Dosierventil ist lieferbar in verschiedenen Dosiermengenbereichen.
Die Wiederholgenauigkeit im mittleren Dosierbereich beträgt +/- 2%.
Die gewünschte Dosiermenge ist mit einer Regulierhülse stufenlos einstellbar.
Nebst den Standarddüsen liefert ABNOX AG nach Wunsch spezielle kundenspezifische Applikationsdüsen, die direkt an das Dosierventil geschraubt werden.
Dosierbereich [cm3]
0.05 - 0.45
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 m Pa.s
Staudruck Medium Ausgang [bar]
80
Max. Druck [bar]
200
Anschluss Innengewinde
M5 für Schlauch ø6/4 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Anschluss Medium Ausgang Innengewinde
G 1/8''
Optimaler pneum. Betriebsdruck [bar]
6
Min. pneum. Betriebsdruck [bar]
5
Max. pneum. Betriebsdruck [bar]
7
Pneumatikanschluss Innengewinde
M5 für Schlauch ø6/4 mm
Gewicht [kg]
0.97
