Produktinformation

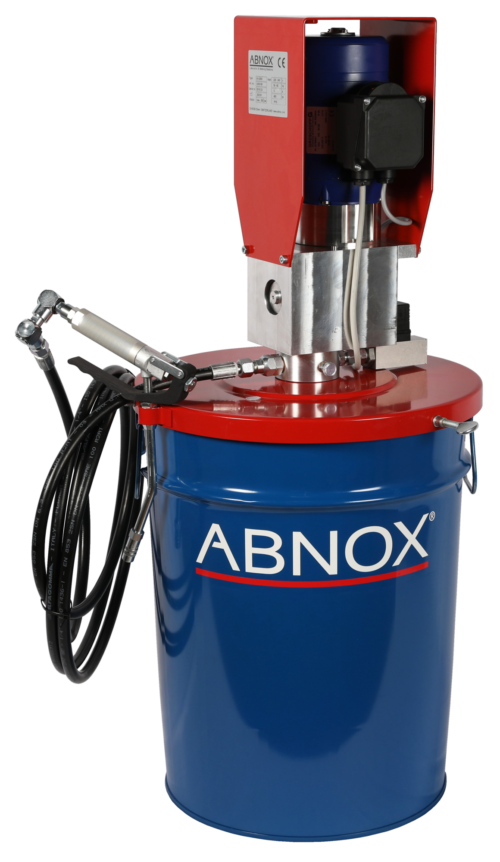

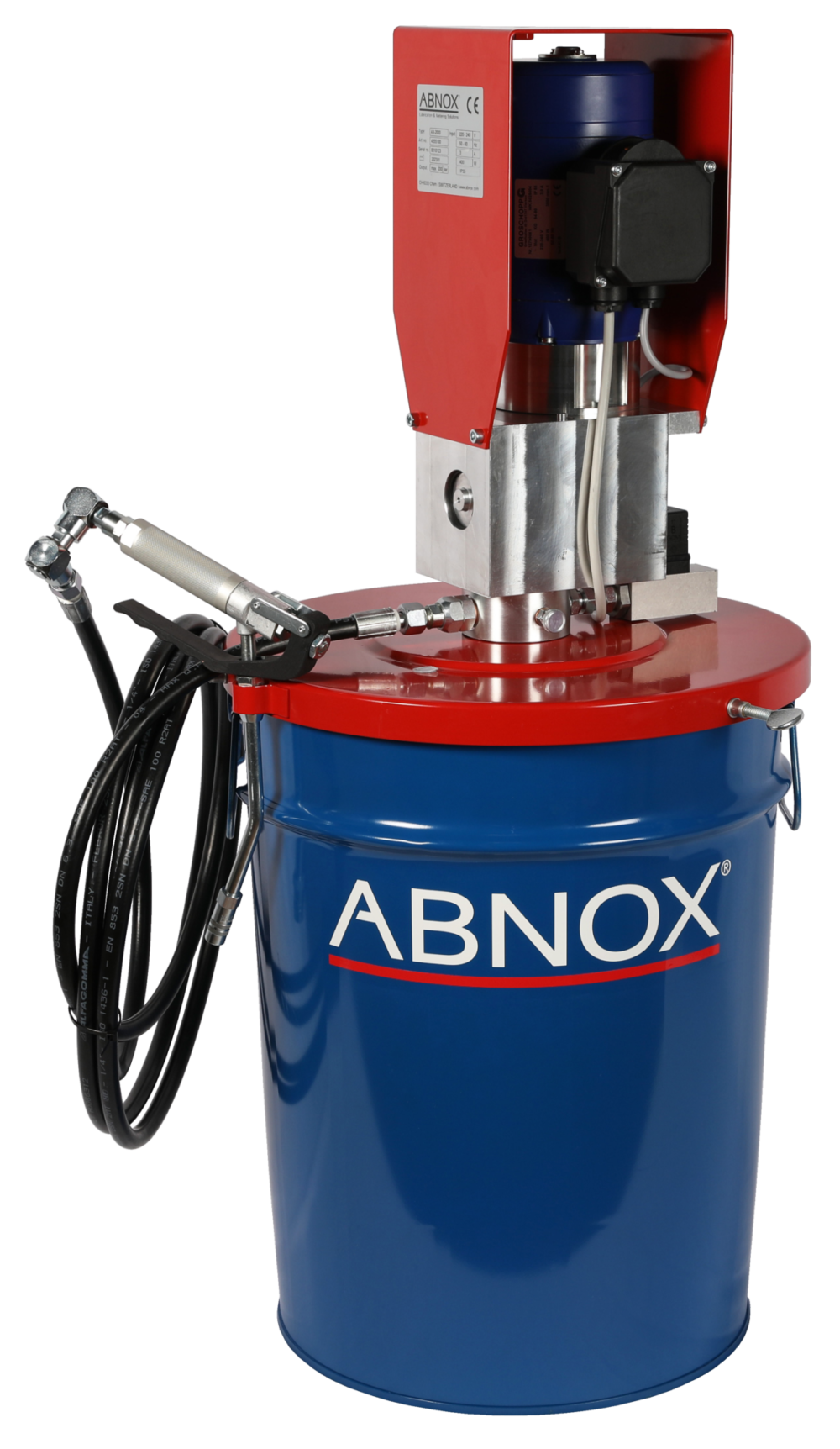

Die ABNOX Elektrische Schmieranlage AX-2000 ermöglicht einwandfreies Schmieren überall dort, wo keine Druckluft zur Verfügung steht. Diese Elektrische Schmieranlage arbeitet ausserordentlich leise und ermöglicht ein bequemes, schnelles und sicheres Abschmieren von Schmierstellen ohne Lärmschutz.
Ausgerüstet ist dieses Elektro Schmiergerät mit einem Hochdruckschlauch inklusiv einer Schmierpistole mit Z-Gelenk, Zerkrohr und Hydraulik Mundstück.
Diese Schmieranlagen kommen zur Anwendung bei zylindrische sowie konische Gebinden.
Bemerkung:
Beachten Sie bitte die Modelle ohne Schutzkessel (Art.-Nr.: 4354110, 4354200 und 4354400)
Bei der Abbildung, siehe Auswahl, zeigt das Originalgebinde des Schmierstoffherstellers bzw. -lieferanten.
Das abgebildete Gebinde gehört nicht zum Lieferumfang!
Dieses Modell wird daher demontiert mit den Einzelelementen geliefert!
| Gebindegrösse [kg] | Gebinde Bauform | Gebinde Innen-Ø [mm] | Gebindehöhe [mm] | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
14 - 18 | Zylindrisch | 255 - 280 | 370 | Mit konischem Schutzkessel | 4354000 |
20 - 25 | Zylindrisch | 290 - 330 | 470 | Mit konischem Schutzkessel | 4354100 |
20 | Konisch | 260 - 290 | 470 | Mit konischem Schutzkessel | 4354111 |
25 | Konisch | 306 - 335 | 470 | Ohne Schutzkessel | 4354110 |
50 | Zylindrisch | 350 - 410 | 640 | Ohne Schutzkessel | 4354200 |
180 | Zylindrisch | 560 -600 | 870 | Ohne Schutzkessel | 4354400 |
Alle Einzelelemente zu diesen Elektrische Schmieranlagen finden Sie im Zubehör!
| Elektrische Schmieranlage | AX-2000-1-M-4327000-S-040-P / 14 - 18 kg | AX-2000-2-M-4327100-S-040-P / 20 - 25 kg | AX-2000-2-M-4326002-S-040-P / konisch 20 kg |
|---|---|---|---|
Artikel-Nr. | 4354000 | 4354100 | 4354111 |
Gebindegrösse [kg] | 14 - 18 | 20 - 25 | 20 |
Gebinde Innendurchmesser [mm] | 255 - 280 | 290 - 330 | 260 - 290 |
Gebindehöhe [mm] | 370 | 470 | 470 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 374 | 477 | 477 |
Schutzkessel Innendurchmesser [mm] | 285 - 300 (konisch) | 337 - 375 (konisch) | 337 - 375 (konisch) |
Schutzkessel Innenhöhe [mm] | 380 | 480 | 480 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) |
Max. Arbeitsdruck Medium Ausgang [bar] | 200 | 200 | 200 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Anlaufstrom [A] | 15 | 15 | 15 |
Nennstrom [A] | 5 | 5 | 5 |
Frequenz [Hz] | 50 / 60 | 50 / 60 | 50 / 60 |
Leistung [kW] | 0.40 | 0.40 | 0.40 |
Spannung [V DC] | 230 | 230 | 230 |
Einschaltdauer ED [%] | 100 | 100 | 100 |
Schutzart | IP 55 / DIN 40050 | IP 55 / DIN 40050 | IP 55 / DIN 40050 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
| Elektrische Schmieranlage | AX-2000-2-M-4326000-0-040-P / konisch 25 kg | AX-2000-3-M-4327200-0-040-P / 50 kg | AX-2000-4-M-4327300-0-040-P / 180 kg |
|---|---|---|---|
Artikel-Nr. | 4354110 | 4354200 | 4354400 |
Gebindegrösse [kg] | 25 | 50 | 180 |
Gebinde Innendurchmesser [mm] | 306 - 335 | 350 - 410 | 560 - 600 |
Gebindehöhe [mm] | 470 | 640 | 870 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 477 | 724 | 849 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s | Schmierstoffe bis NLGI 2 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) | 280 (Förderleistung gemessen am Pumpenausgang mit Medium NLGI 2 bei 200 bar Gegendruck und bei 20°C Umgebungstemperatur) |
Max. Arbeitsdruck Medium Ausgang [bar] | 200 | 200 | 200 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Anlaufstrom [A] | 15 | 15 | 15 |
Nennstrom [A] | 5 | 5 | 5 |
Frequenz [Hz] | 50 / 60 | 50 / 60 | 50 / 60 |
Leistung [kW] | 0.40 | 0.40 | 0.40 |
Spannung [V DC] | 230 | 230 | 230 |
Einschaltdauer ED [%] | 100 | 100 | 100 |
Schutzart | IP 55 / DIN 40050 | IP 55 / DIN 40050 | IP 55 / DIN 40050 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
