Produktinformation
Diese Abfüllgeräte kommen zur Anwendung bei zylindrische sowie konische Gebinden.
Bemerkung:
Beachten Sie bitte die Modelle ohne Schutzkessel (Art.-Nr.: 4436510, 4436515, 4437000 und 4439000)
Bei der Abbildung, siehe Auswahl, zeigt das Originalgebinde des Schmierstoffherstellers bzw. -lieferanten.
Das abgebildete Gebinde gehört nicht zum Lieferumfang!
Dieses Modell wird daher demontiert mit den Einzelelementen geliefert!
Dieses Abfüllgerät mit schwerer Folgeplatte ist ideal auf das konische 25 kg Kunststoffgebinde (Innendurchmesser 306 - 335 mm) diverser Schmierstoffhersteller abgestimmt.
Durch die saubere Abdichtung und die ideale Zentrierung der schwere Folgeplatte (Art.-Nr. 4326000) kann ein zuverlässiger Prozessablauf und eine optimale Gebinde Entleerung ohne Verschwendung von teurem Schmierstoff gewährleistet werden.

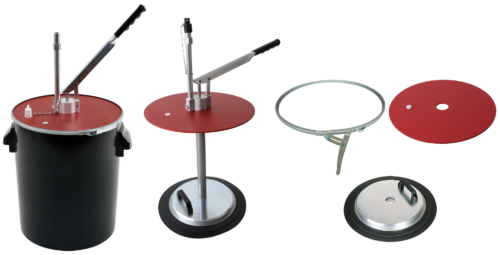

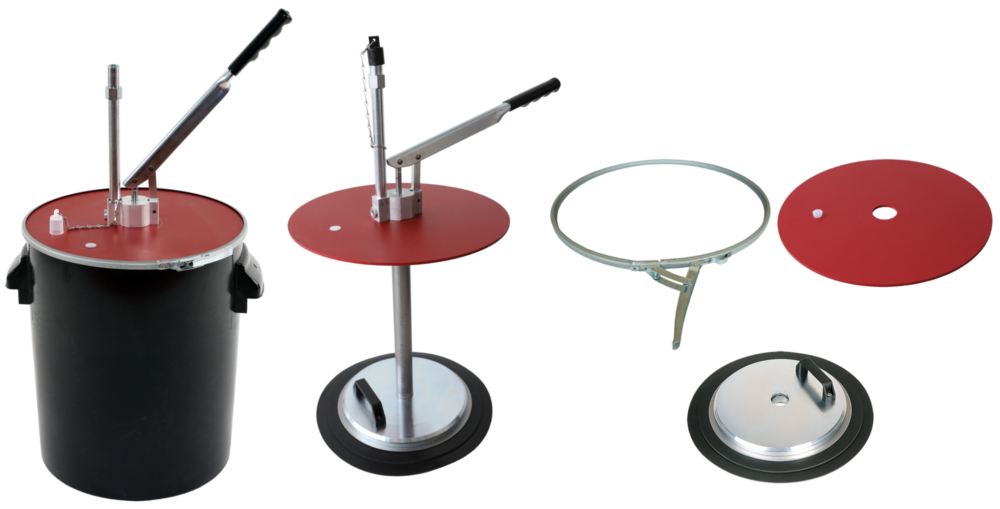

Mit dem Spezial Deckel (Aussendurchmesser 350 mm / Art.-Nr. 0003982) kann die Montage der manuellen Fettpumpe direkt, einfach und schnell auf das konische 25 kg Originalgebinde erfolgen.
Der Original Spannring des konischen Gebindes 25kg kann als Originalverschluss verwendet werden.
Somit erfolgt die Zentrierung und die Befestigung dieser Einheit mittels Gebinde-Spannring, ohne eine Deformation des Kunststoffbehälters. Mit diesem Verfahren bleibt auch der Inhalt des Gebindes schmutzunempfindlich.

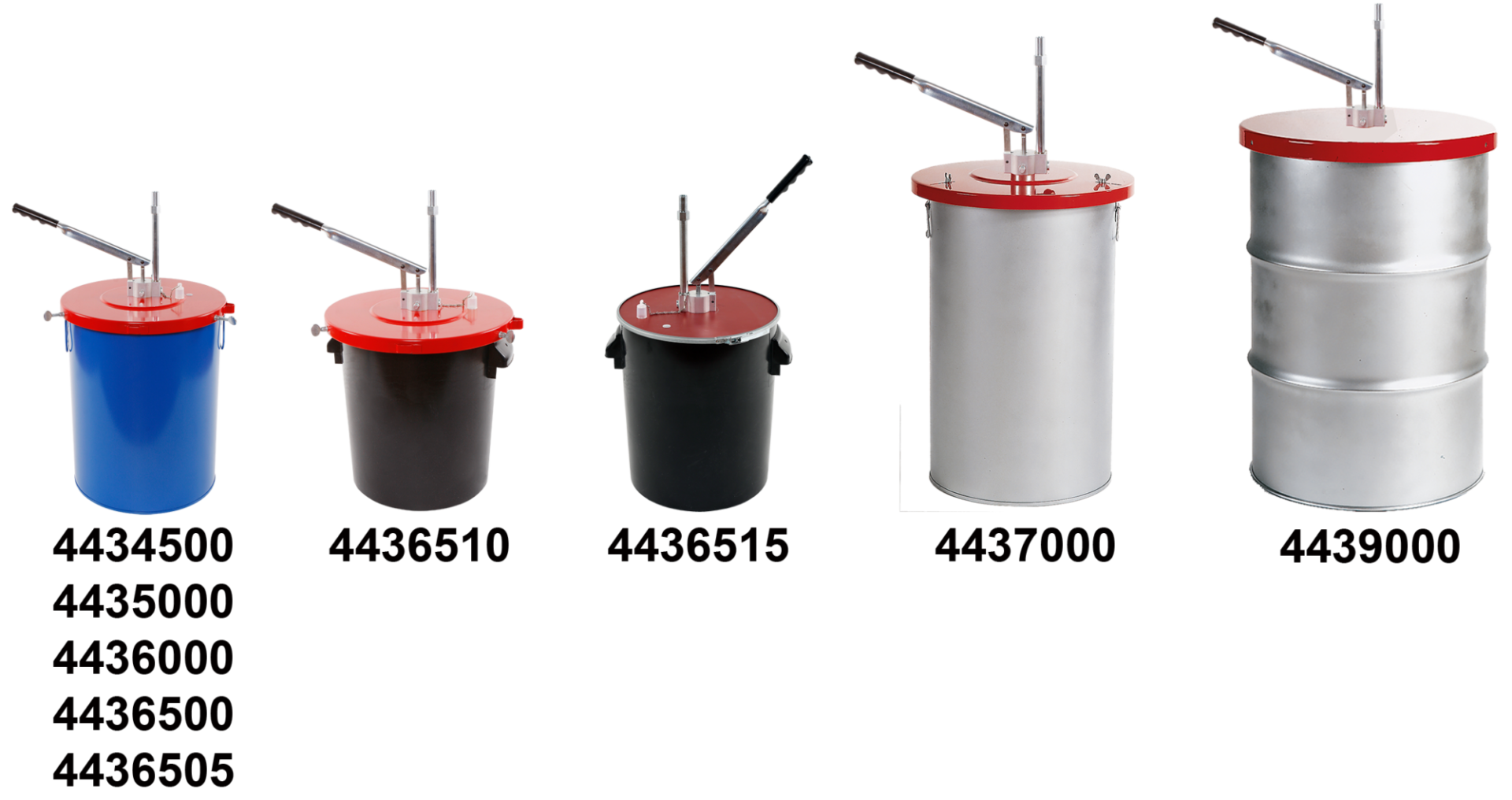

| Gebindegrösse [kg] | Gebinde Bauform | Gebinde Innen-Ø [mm] | Gebindehöhe [mm] | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
5 - 9 | Zylindrisch | 175 - 195 | 370 | Mit konischem Schutzkessel | 4434500 |
10 - 13 | Zylindrisch | 230 - 250 | 370 | Mit konischem Schutzkessel | 4435000 |
14 - 18 | Zylindrisch | 255 - 280 | 370 | Mit konischem Schutzkessel | 4436000 |
20 - 25 | Zylindrisch | 290 - 330 | 470 | Mit konischem Schutzkessel | 4436500 |

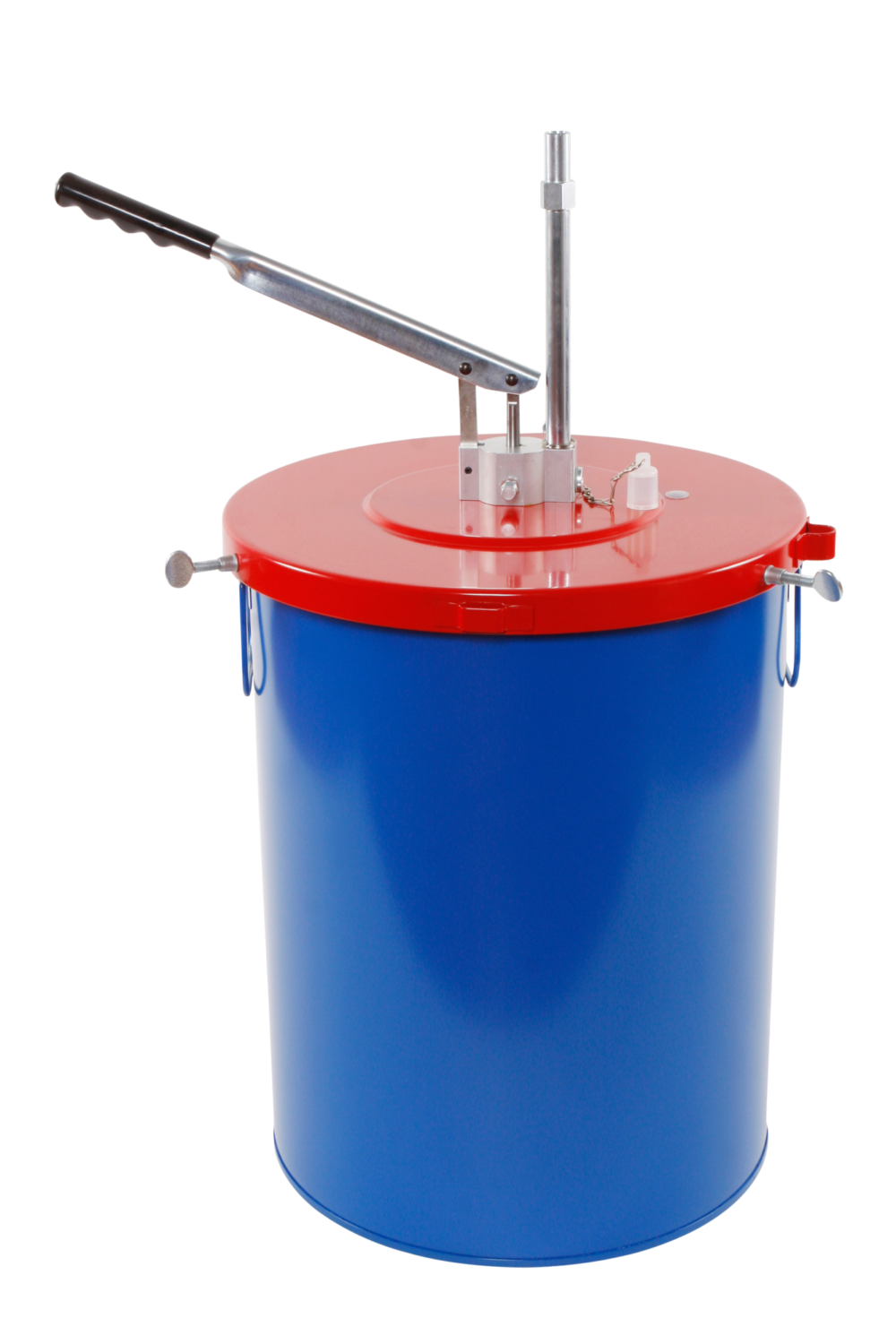

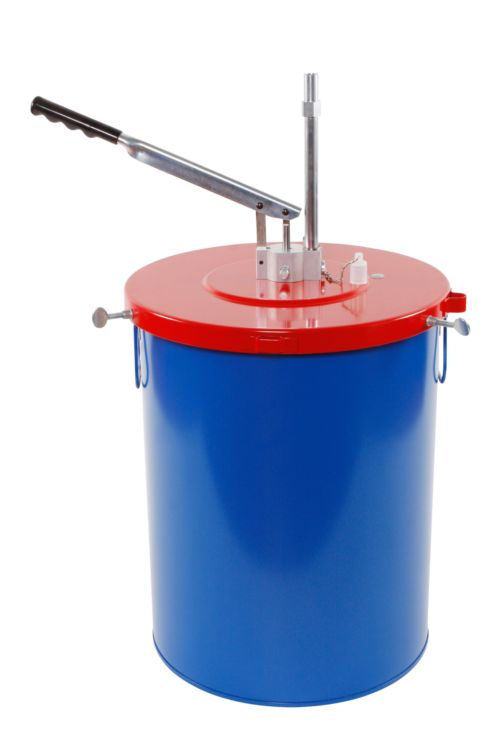

20 | Konisch | 260 - 290 | 470 | Mit konischem Schutzkessel | 4436505 |
25 | Konisch | 306 - 335 | 406 | Ohne Schutzkessel | 4436510 |
25 | Konisch | 306 - 335 | 406 | Ohne Schutzkessel /
Mit Spannring-Deckel | 4436515 |
50 | Zylindrisch | 350 - 410 | 570 | Ohne Schutzkessel | 4437000 |
180 | Zylindrisch | 560 - 600 | 870 | Ohne Schutzkessel | 4439000 |

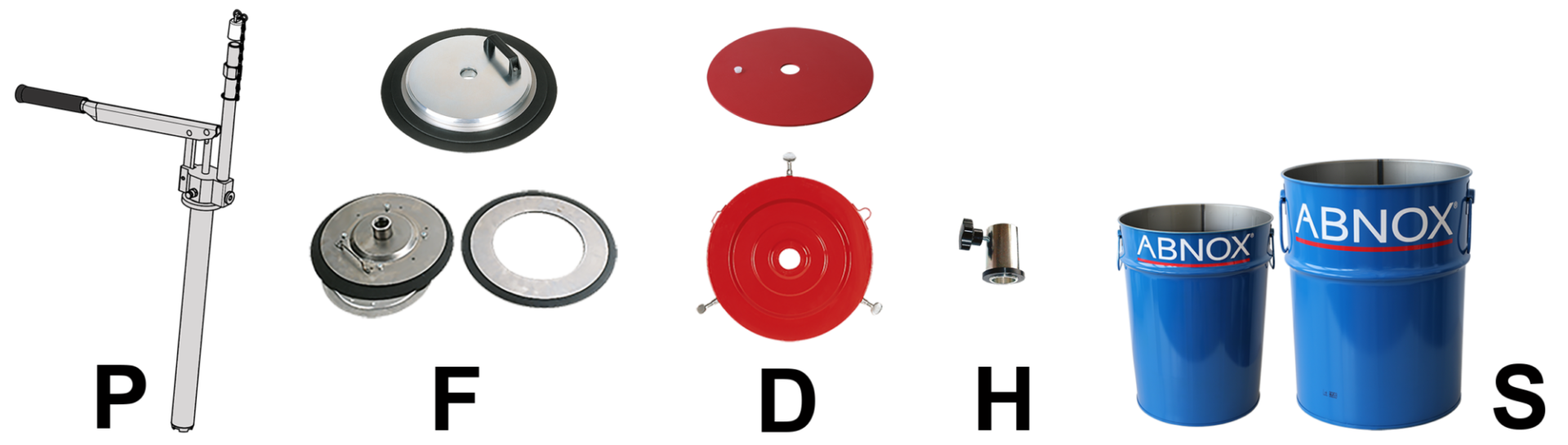

Alle Einzelelemente zu diesen Abfüllgeräte finden Sie im Zubehör!
| Bezeichnung | Artikel-Nr. | Menge |
|---|---|---|

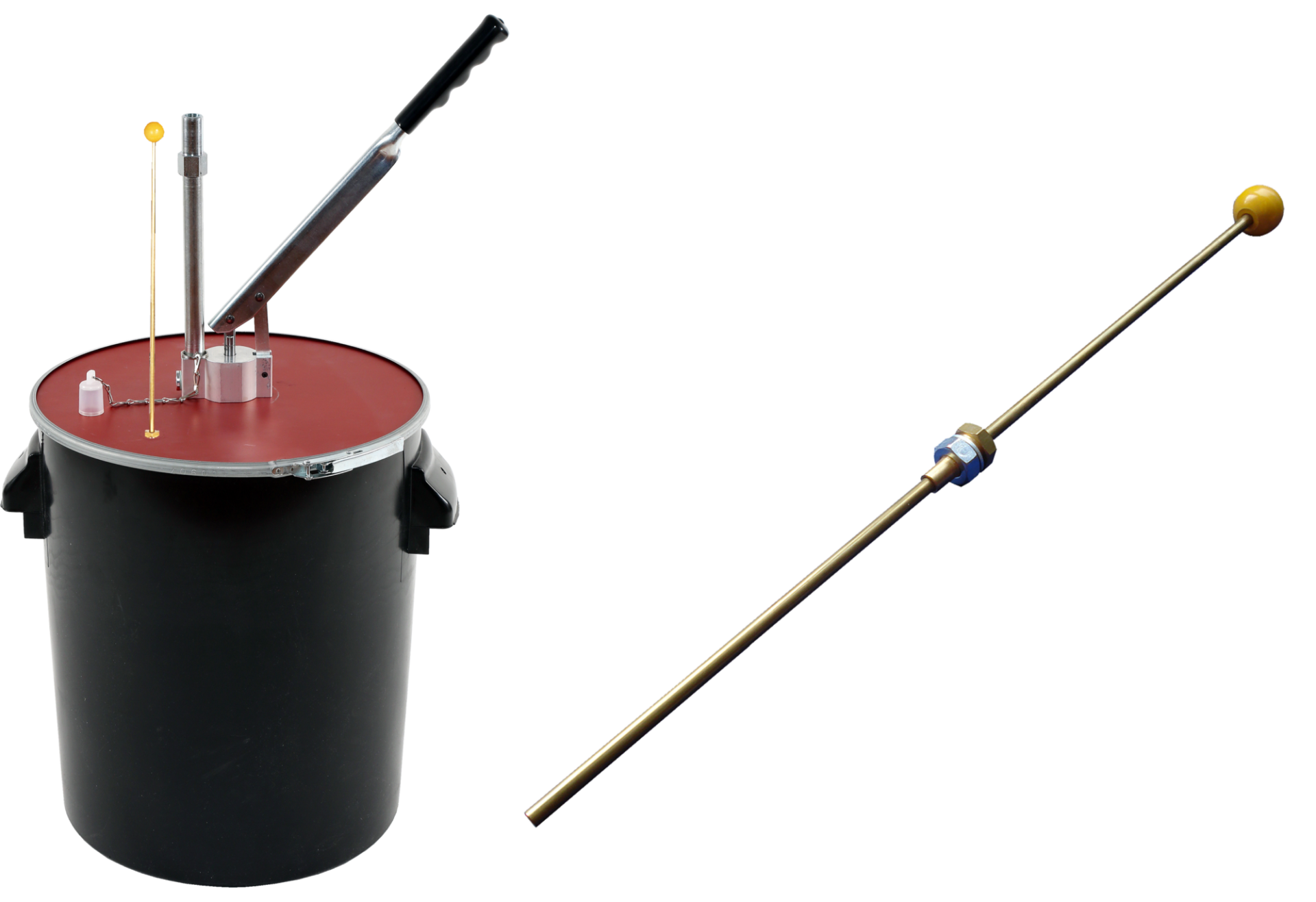

| Fettniveauanzeiger Optisch / Stab für Gebinde 20-25 kg | 4024600 | 1 Stück |
| Manuelles Abfüllgerät | 5 - 9 kg | 10 - 13 kg | 14 - 18 kg |
|---|---|---|---|
Artikel-Nr. | 4434500 | 4435000 | 4436000 |
Gebindegrösse [kg] | 5 - 9 | 10 - 13 | 14 - 18 |
Gebinde Innendurchmesser [mm] | 175 - 195 | 230 - 250 | 255 - 280 |
Gebindehöhe [mm] | 370 | 370 | 370 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 367 | 367 | 367 |
Schutzkessel Innendurchmesser [mm] | 285 - 300 (konisch) | 285 - 300 (konisch) | 285 - 300 (konisch) |
Schutzkessel Innenhöhe [mm] | 380 | 380 | 380 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s |
Fördermenge pro Doppelhub [cm3] | 20 | 20 | 20 |
Max. Arbeitsdruck Medium Ausgang [bar] | 20 | 20 | 20 |
Anschluss Medium Ausgang Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Anschluss Entlüftung "E" Innengewinde | M8 x 1 | M8 x 1 | M8 x 1 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
| Manuelles Abfüllgerät | 20 - 25 kg | Konisch 20 kg | Konisch 25 kg |
|---|---|---|---|
Artikel-Nr. | 4436500 | 4436505 | 4436510
4436515 |
Gebindegrösse [kg] | 20 - 25 | 20 | 25 |
Gebinde Innendurchmesser [mm] | 290 - 330 | 260 - 290 | 306 - 335 |
Gebindehöhe [mm] | 470 | 470 | 406 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 470 | 470 | 398 |
Schutzkessel Innendurchmesser [mm] | 337 - 375 (konisch) | 337 - 375 (konisch) | Kein Schutzkessel |
Schutzkessel Innenhöhe [mm] | 480 | 480 | Kein Schutzkessel |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s |
Fördermenge pro Doppelhub [cm3] | 20 | 20 | 20 |
Max. Arbeitsdruck Medium Ausgang [bar] | 20 | 20 | 20 |
Anschluss Medium Ausgang Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Anschluss Entlüftung "E" Innengewinde | M8 x 1 | M8 x 1 | M8 x 1 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
| Manuelles Abfüllgerät | 50 kg | 180 kg |
|---|---|---|
Artikel-Nr. | 4437000 | 4439000 |
Gebindegrösse [kg] | 50 | 180 |
Gebinde Innendurchmesser [mm] | 350 - 410 | 560 - 600 |
Gebindehöhe [mm] | 570 | 870 |
Ansaugrohrdurchmesser [mm] | 32 | 32 |
Ansaugrohrlänge [mm] | 562 | 842 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s |
Fördermenge pro Doppelhub [cm3] | 20 | 20 |
Max. Arbeitsdruck Medium Ausgang [bar] | 20 | 20 |
Anschluss Medium Ausgang Innengewinde | G 1/4'' | G 1/4'' |
Anschluss Entlüftung "E" Innengewinde | M8 x 1 | M8 x 1 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 |
