Produktinformation

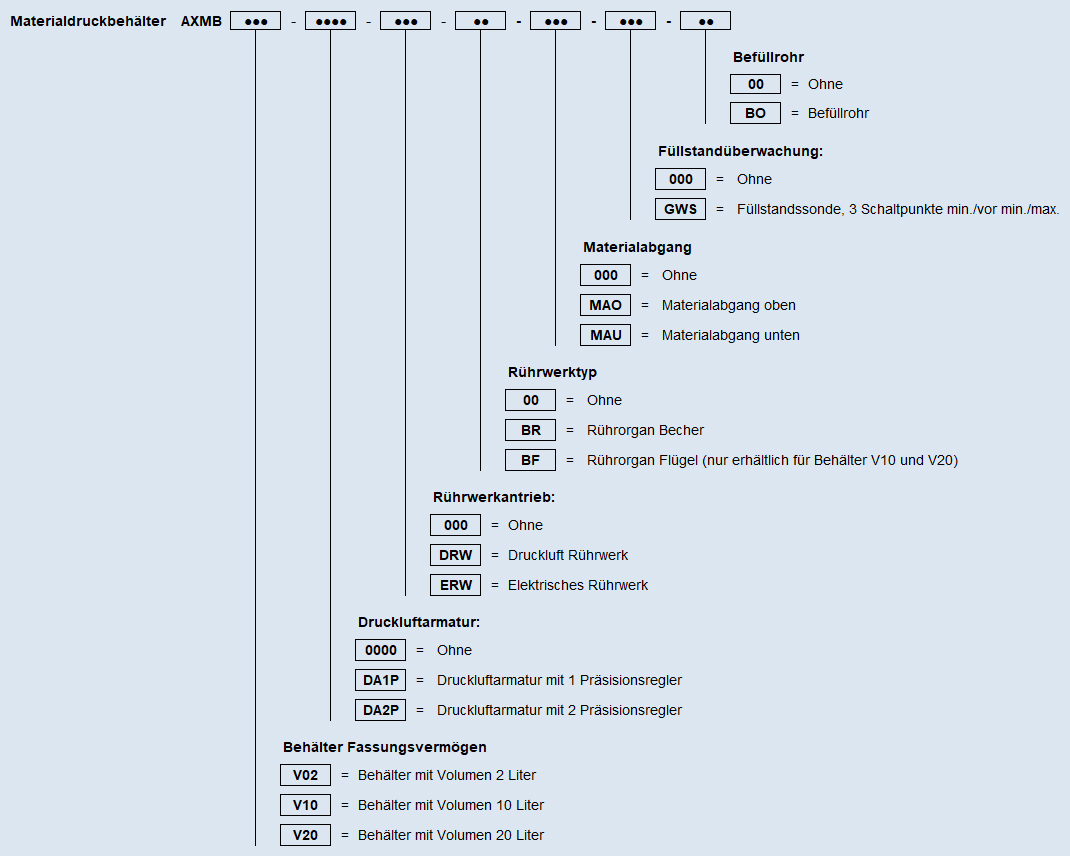

| Modell | Druckluftarmatur | Materialabgang | Artikel-Nr. |
|---|---|---|---|
AXMB-V10-DA1P-000-00-MAO-000-00 | Mit 1 Präzisionsregler "DA1P" | Position Oben "MAO" | 0014750 |
AXMB-V10-DA2P-000-00-MAO-000-00 | Mit 2 Präzisionsregler "DA2P" | Position Oben "MAO" | 0014751 |
AXMB-V10-DA1P-000-00-MAU-000-00 | Mit 1 Präzisionsregler "DA1P" | Position Unten "MAU" | 0014752 |
AXMB-V10-DA2P-000-00-MAU-000-00 | Mit 2 Präzisionsregler "DA2P" | Position Unten "MAU" | 0014753 |

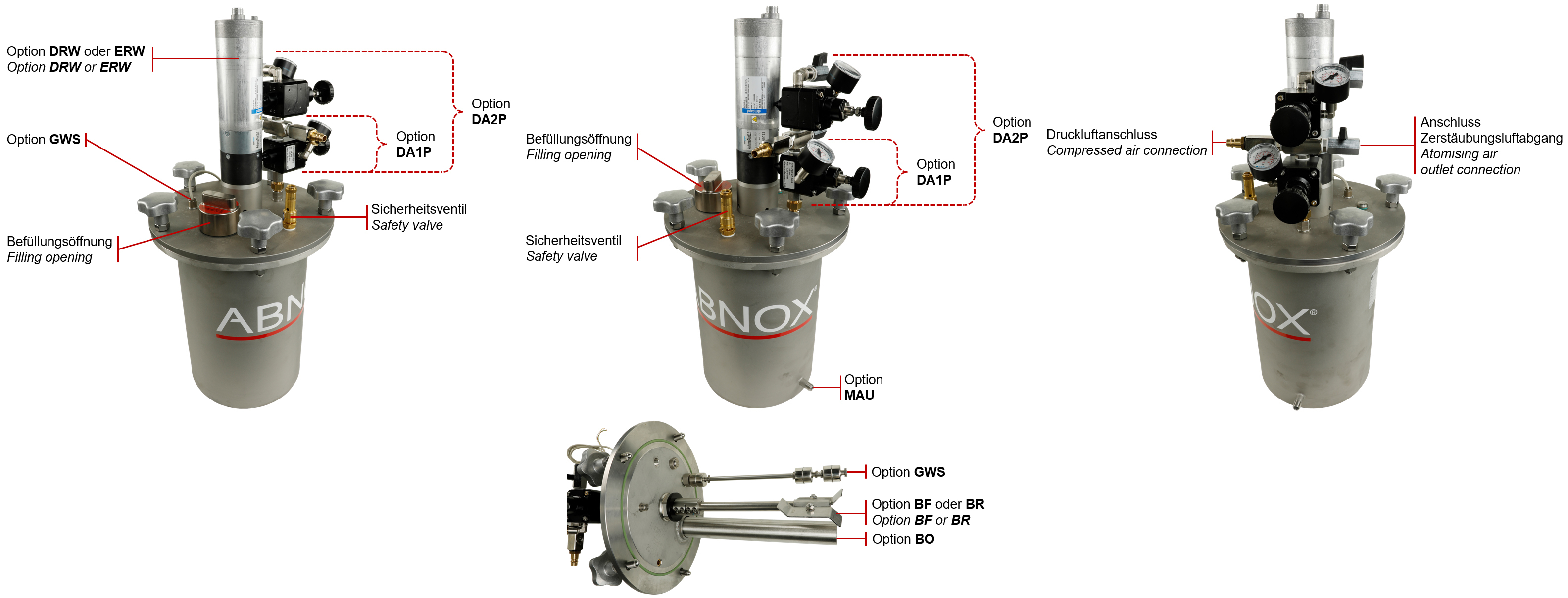

| Option | Bezeichnung | Artikel-Nr. |
|---|---|---|
DA1P | Druckluftarmatur mit 1 Präzisionsdruckregler und Steuerluft absperrbar | 0014690 |
DA2P | Druckluftarmatur mit 2 Präzisionsdruckregler und Steuerluft absperrbar | 0014691 |
DRW-BR | Baugruppe DRW-BR komplett:
Druckluft-Rührwerk und Rührorgan Becher-Konus, Rührdurchmesser 80 mm | 0014693 |
DRW-BF | Baugruppe DRW-BF komplett:
Druckluft-Rührwerk und Rührorgan Flügel WP 88, Rührdurchmesser 88 mm | 0014694 |
ERW-BR | Baugruppe ERW-BR komplett:
Elektro-Rührwerk und Rührorgan Becher-Konus, Rührdurchmesser 80 mm | 0014698 |
ERW-BF | Baugruppe ERW-BF komplett:
Elektro-Rührwerk und Rührorgan Flügel WP 88, Rührdurchmesser 95 mm | 0014699 |
GWS | Füllstands-Sonde mit Gleitrohr ø8 mm, 3 Schaltpunkten (min. / vor min. / max.)
inklusiv PVC-Kabel vergossen L= 1 m, max. 230VAC/0,5A/10VA | 0014720 |
BO | Befüllrohr | 0015422 |

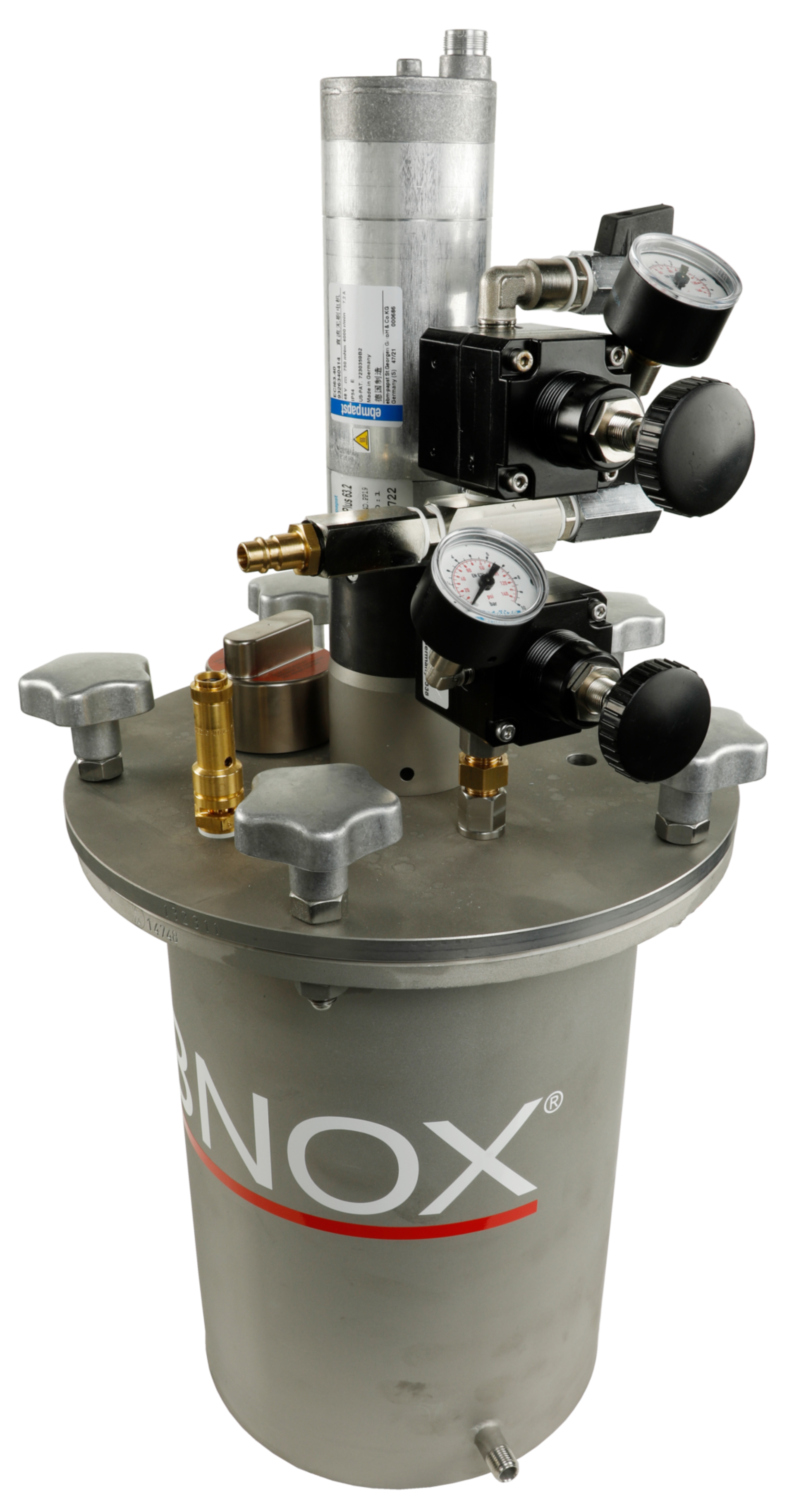

Modell
Behälter Fassungsvermögen 10 Liter
Einsatzmediumspezifikation
Fluid Gruppe 1
Max. Betriebsdruck [bar]
6
Anschluss Medium Ausgang Innengewinde
G 1/4" (Position Oben "MAO" und Unten "MAU")
Werkstoff
Edelstahl
Min. / max. Betriebstemperatur [°C]
5 / 50
Gewicht [kg]
16
Massblatt 0014750
3D Daten 0014750
stp
Massblatt 0014751
3D Daten 0014751
stp
Massblatt 0014752
3D Daten 0014752
stp
Massblatt 0014753
3D Daten 0014753
stp
Massblatt Füllstands-Sonde (GWS) 0014720
Betriebsanleitung
Montageanleitung Elektrisches Rührwerk (ERW)
Montageanleitung Druckluft Rührwerk (DRW)
