Produktinformation

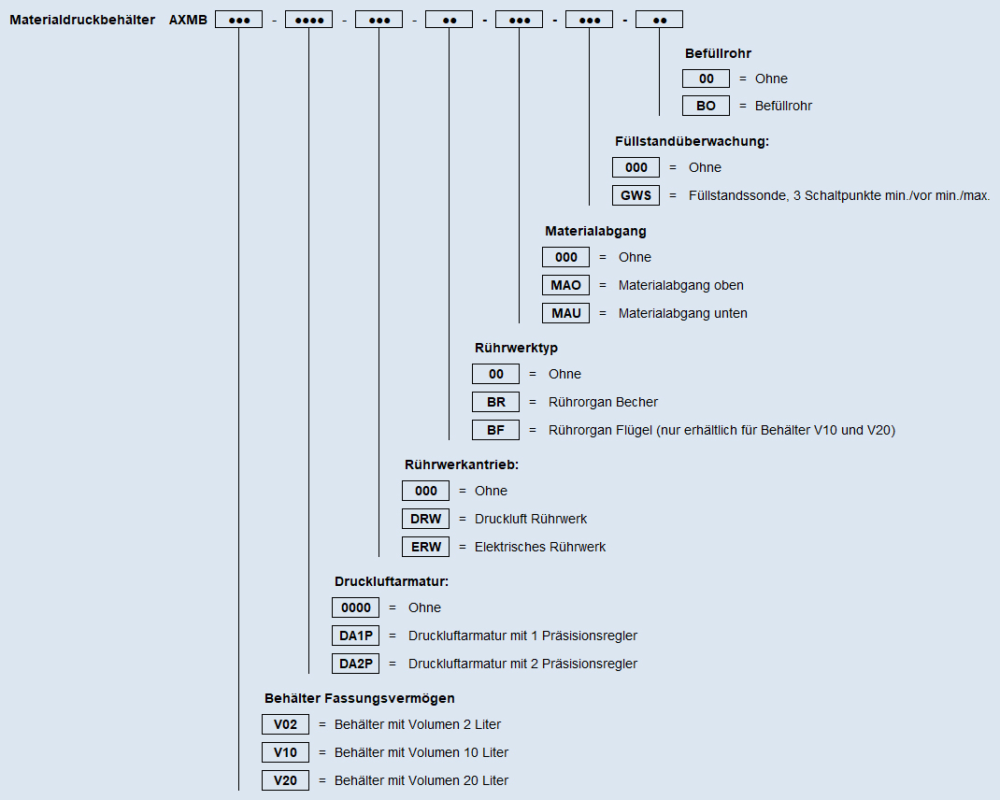

| Modell | Druckluftarmatur | Materialabgang | Artikel-Nr. |
|---|---|---|---|
AXMB-V02-DA1P-000-00-MAO-000-00 | Mit 1 Präzisionsregler "DA1P" | Position Oben "MAO" | 0014740 |
AXMB-V02-DA2P-000-00-MAO-000-00 | Mit 2 Präzisionsregler "DA2P" | Position Oben "MAO" | 0014741 |
AXMB-V02-DA1P-000-00-MAU-000-00 | Mit 1 Präzisionsregler "DA1P" | Position Unten "MAU" | 0014742 |
AXMB-V02-DA2P-000-00-MAU-000-00 | Mit 2 Präzisionsregler "DA2P" | Position Unten "MAU" | 0014743 |

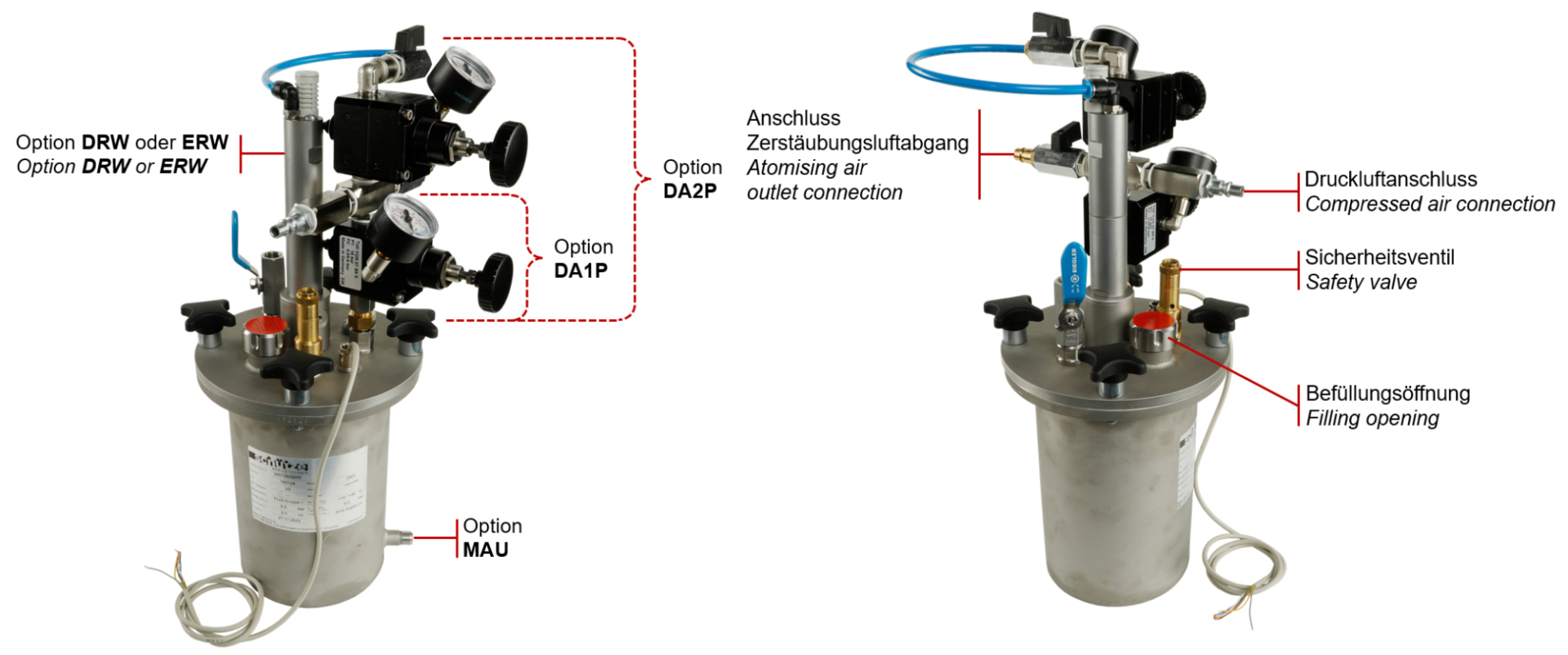

| Option | Bezeichnung | Artikel-Nr. |
|---|---|---|
DA1P | Druckluftarmatur mit 1 Präzisionsdruckregler und Steuerluft absperrbar | 0014690 |
DA2P | Druckluftarmatur mit 2 Präzisionsdruckregler und Steuerluft absperrbar | 0014691 |
DRW-BR | Baugruppe DRW-BR komplett:
Druckluft-Rührwerk und Rührorgan Becher-Konus, Rührdurchmesser 50 mm | 0014692 |
ERW-BR | Baugruppe ERW-BR komplett:
Elektro-Rührwerk und Rührorgan Becher-Konus, Rührdurchmesser 50 mm | 0014697 |
GWS | Füllstands-Sonde mit Gleitrohr ø8 mm, 3 Schaltpunkten (min. / vor min. / max.)
inklusiv PVC-Kabel vergossen L= 1 m, max. 230VAC/0,5A/10VA | 0014719 |
BO | Befüllrohr | 0014499 |
Halter für 2 Liter Materialdruckbehälter | 0010191 |
Modell
Behälter Fassungsvermögen 2 Liter
Einsatzmediumspezifikation
Fluid Gruppe 1
Max. Betriebsdruck [bar]
6
Anschluss Medium Ausgang Innengewinde
G 1/4" (Position oben "MAO" und unten "MAU")
Werkstoff
Edelstahl
Min. / max. Betriebstemperatur [°C]
5 / 50
Gewicht [kg]
5.5
Massblatt 0014740
3D-Daten 0014740
stp
Massblatt 0014741
3D-Daten 0014741
stp
Massblatt 0014742
3D-Daten 0014742
stp
Massblatt 0014743
3D-Daten 0014743
stp
Massblatt Füllstands-Sonde (GWS) 0014719
Betriebsanleitung
Montageanleitung Elektrisches Rührwerk (ERW)
Montageanleitung Druckluft Rührwerk (DRW)
