Produktinformation

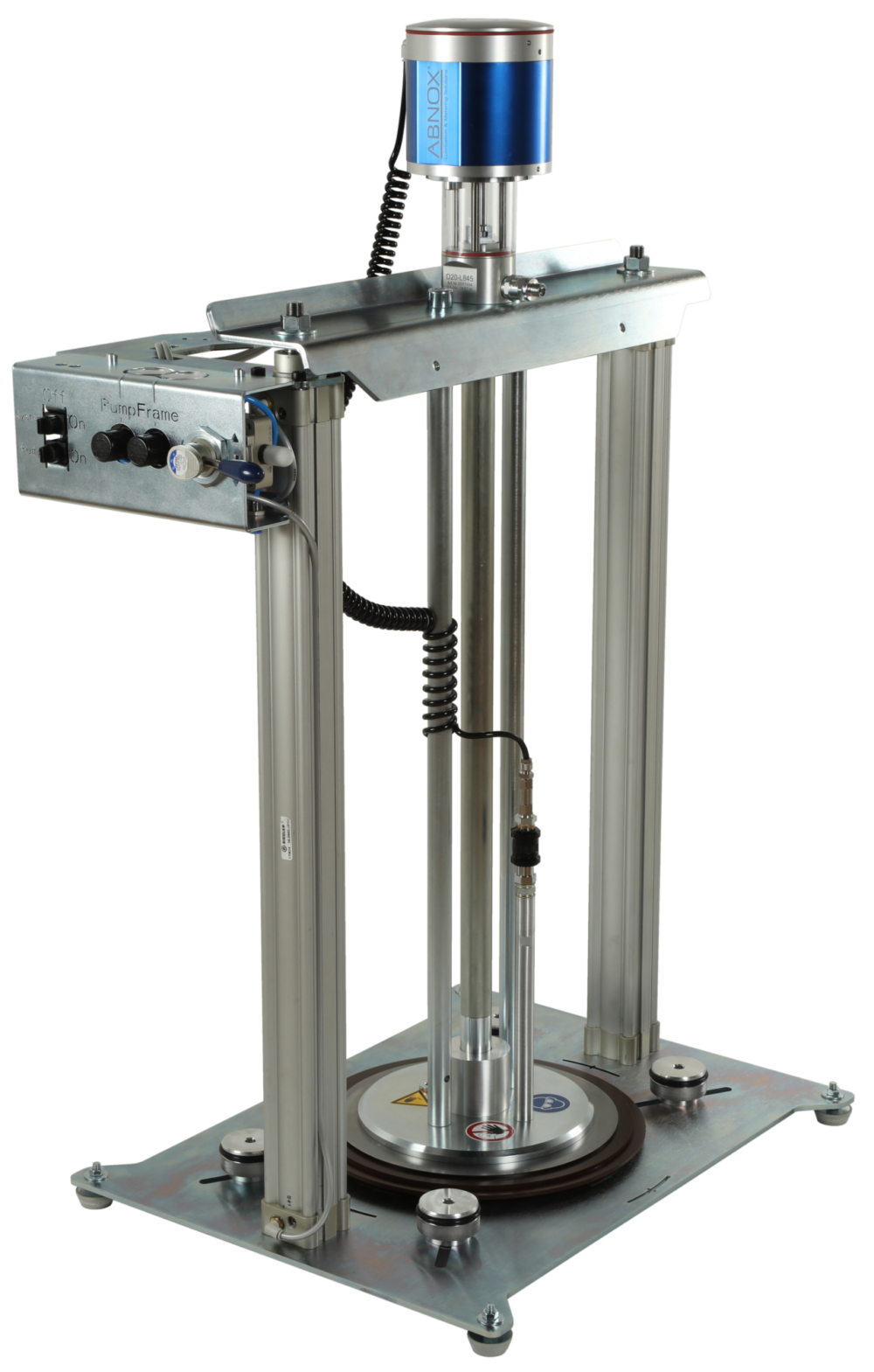

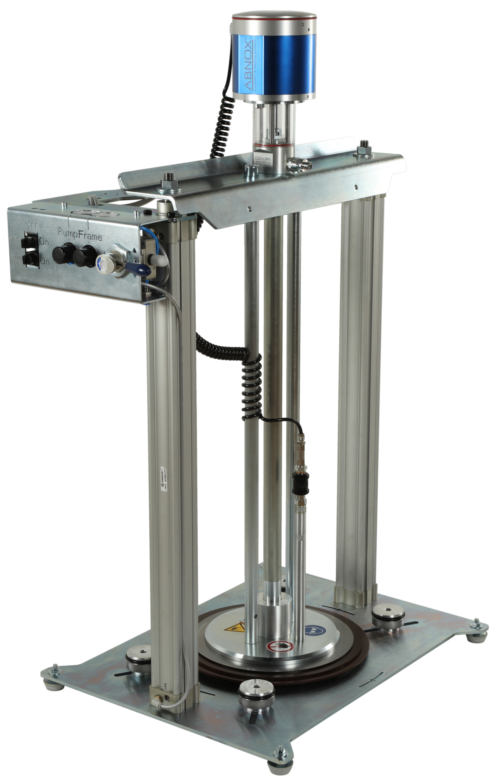

Die ABNOX Fassförderpumpe Slight mit 1-Hand-Steuerung ist das ideale und kostengünstige Fettversorgungssystem, um einfach und schnell mittel- bis hochviskosen Schmierstoffen zu fördern.
Dank des konstanten Anpressdrucks der Folgeplatte auf das Medium wird die Folgeplatte stets dem aktuellen Füllstand nachgeführt.
Mit der Ausbauoption "Leermeldung mit Pumpenstopp" schaltet sich die Pumpe bei niedrigem Füllstand automatisch ab, um ein Ansaugen von Luft zu verhindern.
Durch das komplette Entleeren des Originalgebindes entsteht kein unnötiger Fettverlust.

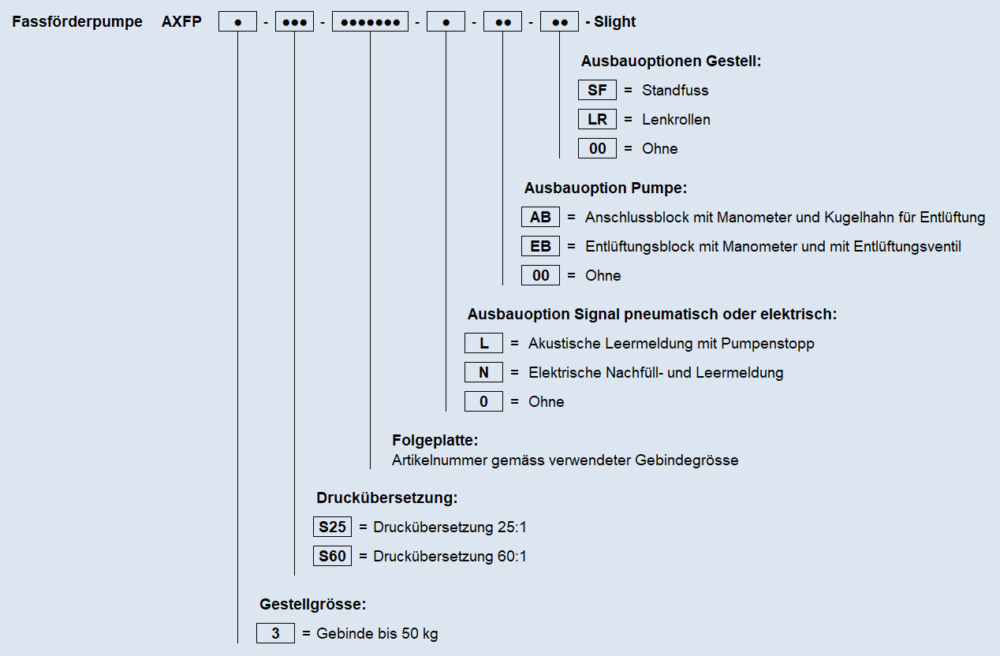

| Modell | Übersetzung | Gebindegrösse | Artikel-Nr. |
|---|---|---|---|
AXFP3-S25-Slight | 25:1 | bis 50 kg | 0016271 |
AXFP3-S60-Slight | 60:1 | bis 50 kg | 0016715 |
Bemerkung:
Der Bausatz enthält nur das Grundgestell!
Die Schmierstoffpumpe AXSP, die Folgeplatte sowie die Ausbauoptionen müssen zusätzlich einzeln bestellt werden!
| Bezeichnung | Artikel-Nr. |
|---|---|
Bausatz Fasspumpe AXFP-S-Slight | 0016803 |
| Modell Fasspumpe | Übersetzung | Modell Förderpumpe | Ansaugrohrlänge Förderpumpe | Artikel-Nr. Förderpumpe |
|---|---|---|---|---|
AXFP3-S25-Slight | 25:1 | AXSP-S100-D20-L845 | 845 mm | 0007426 |
AXFP3-S60-Slight | 60:1 | AXSP-S100-D13-L845 | 845 mm | 0007434 |
| Option | Bezeichnung | Artikel-Nr. |
|---|---|---|
| SF | Standfuss AXFP3 | 0008548 |
| LR | 4x Lenkrollen | 0008569 |
| AB | Anschlussblock G 1/4" mit Manometer 400 bar und Kugelhahn zur Entlüftung | 4082001 |
| EB | Entlüftungsblock G 1/4" mit Manometer 400 bar zur Ausgangsdruckanzeige und mit Entlüftungsventil | 0008717 |
L | Akustische Leermeldung mit Pumpenstopp AXFP3 | 0015343 |
N | 2x Elektrische Nachfüll- und Leermeldung | 0016717 |
Für alle Überseesendungen wird die ABNOX Fassförderpumpe AXFP3-S-Slight in einer Sperrholz-Faltkiste nach ISPM-Standard 15 verpackt.
| Modell Fassförderpumpe | Abmessung Sperrholz-Faltkiste | Artikel-Nr. Sperrholz-Faltkiste |
|---|---|---|
AXFP3-Sxx-Slight | 80 x 60 x 145 cm | 0003001 |
| AXFP3-S25-Slight | AXFP3-S60-Slight | |
|---|---|---|
Artikel-Nr. | 0016271 | 0016715 |
Übersetzung | 25:1 | 60:1 |
Gebindegrösse | bis 50 kg | bis 50 kg |
Gebinde Innendurchmesser [mm] | 175 - 455 | 175 - 455 |
Gebindehöhe [mm] | 700 | 700 |
Ansaugrohrdurchmesser [mm] | 32 | 32 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s | Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 1'500 | 700 |
Fördermenge pro Doppelhub [cm3] | 31 | 13 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 150 | 360 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 250 | 600 |
Anschluss Medium Ausgang Aussengewinde | G 1/4" | G 1/4" |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 200 | 200 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 4 / 10 | 4 / 10 |
Pneumatikanschluss Innengewinde | G 1/4" | G 1/4" |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 |
