Fasspumpe AXFP M 3455

Fasspumpe AXFP4-M

Artikel-Nr.001058X
ModellAXFP4-M
BauformMAXI
Ausführungbis 180 kg

Produkt anfragen

Produktinformation

Die ABNOX Hochleistungsfasspumpe MAXI mit hoher Förderleistung eignet sich ideal auch als zentrale Förderpumpe (grosse Fördermenge).

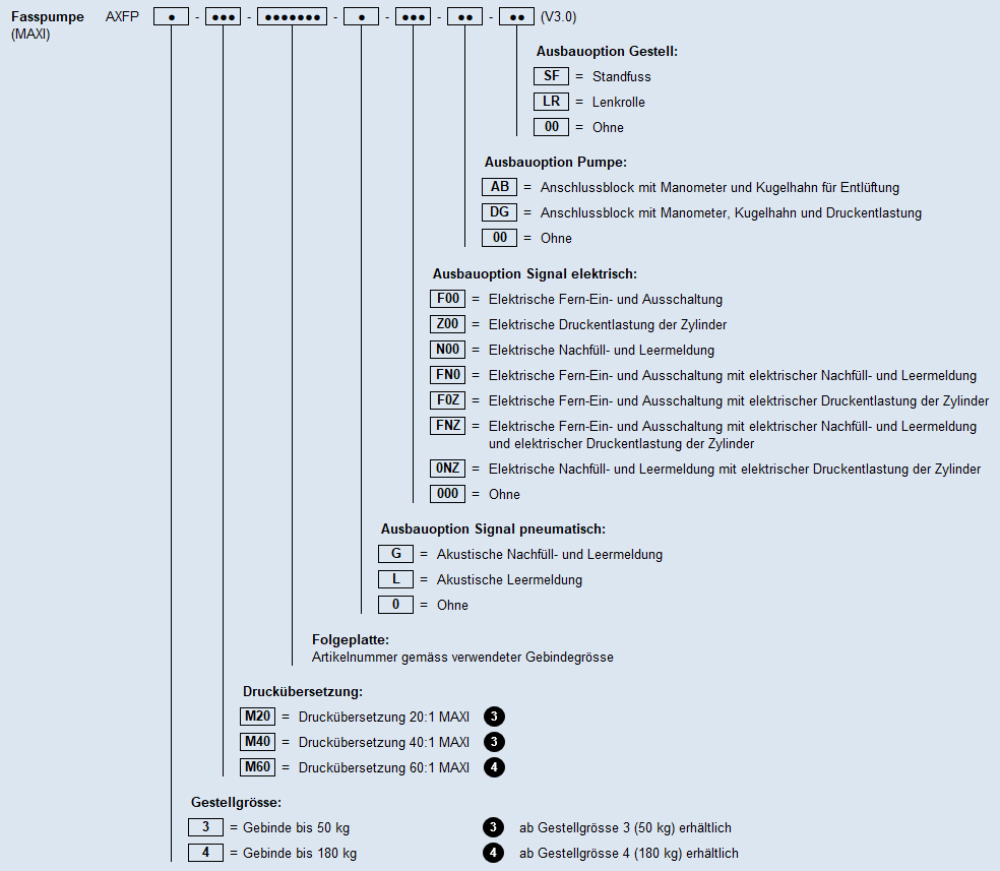

Typenschluessel AXFP M DE V3 06 2024
ModellÜbersetzungGebindegrösseArtikel-Nr.
AXFP4-M20
20:1 MAXI
bis 180 kg
0010583
AXFP4-M40
40:1 MAXI
bis 180 kg
0009864
AXFP4-M60
60:1 MAXI
bis 180 kg
0010584
OptionBezeichnungArtikel-Nr.
GAkustische Nachfüll- und Leermeldung0010211
LAkustische Leermeldung0010209
F00
Elektrische Fern-Ein- und Ausschaltung
0013084
Z00
Elektrische Druckentlastung der Zylinder
0014362
N002x elektrische Nachfüll- und Leermeldung0001220
FN0
Elektrische Fern-Ein- und Ausschaltung mit 2x elektrischer Nachfüll- und Leermeldung
0013084 und (2x) 0001220
F0Z
Elektrische Fern-Ein- und Ausschaltung mit elektrischer Druckentlastung der Zylinder
0013084 und 0014362
FNZ
Elektrische Fern-Ein- und Ausschaltung mit 2x elektrischer Nachfüll- und Leermeldung und elektrischer Druckentlastung der Zylinder
0013084 und (2x) 0001220 und 0014362
0NZ
2x elektrische Nachfüll- und Leermeldung mit elektrischer Druckentlastung der Zylinder
(2x) 0001220 und 0014362
ABAnschlussblock G1/2'' mit Manometer 400 bar und Kugelhahn zur Entlüftung für Fasspumpen AXFP4-M20 und AXFP4-M404082003
ABAnschlussblock G1'' mit Manometer 600 bar und Kugelhahn zur Entlüftung für Fasspumpen AXFP4-M604082002
DGDruckentlastung mit Anschlussblock G 1/2'' für Fasspumpen AXFP4-M20 und AXFP4-M404082009
DGDruckentlastung mit Anschlussblock G 1'' für Fasspumpen AXFP4-M604082011
SFStandfuss0008607
LR4x Lenkrollen0008569
Lochblech (10 mm Sieb) für die Montage an der Folgeplatte der Fasspumpen AXFP4-S / AXFP4-M0008409

Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''

ModellÜbersetzungDichtungssatzArtikel-Nr.
AXFP4-M20
20:1 MAXI
Luftmotor
0006907
AXFP4-M40
40:1 MAXI
Luftmotor
0006907
AXFP4-M60
60:1 MAXI
Luftmotor
0006748
AXFP4-M20
20:1 MAXI
Ansaugsystem
0002968
AXFP4-M40
40:1 MAXI
Ansaugsystem
0002970
AXFP4-M60
60:1 MAXI
Ansaugsystem
0002994

Für alle Überseesendungen wird die ABNOX Fassförderpumpe AXFP4-M in einer Sperrholz-Faltkiste nach ISPM-Standard 15 verpackt.

Modell FassförderpumpeAbmessung Sperrholz-FaltkisteArtikel-Nr. Sperrholz-Faltkiste
AXFP4-Mxx
97 x 67 x 155 cm
0003382
Diagram Fördermenge bei 6 bar Fasspumpen 2022 03 29 085650 vqzd
AXFP4-M20AXFP4-M40AXFP4-M60
Artikel-Nr.
0010583
0009864
0010584
Übersetzung
20:1 MAXI
40:1 MAXI
60:1 MAXI
Gebinde Innendurchmesser [mm]
550 - 580
550 - 580
550 - 580
Gebindehöhe [mm]
940
940
940
Ansaugrohrdurchmesser [mm]
50
50
50
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s
Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s
Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s
Förderleistung am Pumpenausgang [cm3/min]
4300
3000
9000
Fördermenge pro Doppelhub [cm3]
152
80
118
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
105
200
320
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
191
360
370
Anschluss Medium Ausgang Aussengewinde
G 1/2"
G 1/2"
G1"
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
ISO 8573-1:2020 [6:4:4]
ISO 8573-1:2020 [6:4:4]
Max. Luftverbrauch [l/min.]
1250
1250
9200
Optimaler pneum. Betriebsdruck [bar]
6
6
6
Min. / max. pneum. Betriebsdruck [bar]
4/10
4/10
4/10
Pneumatikanschluss Innengewinde
G 3/8"
G 3/8"
G 1"
Min. / max. Betriebstemperatur [°C]
10/40
10/40
10/40

Übersicht

Massblatt AXFP4-M20 / AXFP4-M40

Massblatt AXFP4-M60

Ersatzteilliste System AXFP4-M20 / AXFP4-M40

Ersatzteilliste System AXFP4-M60

Ersatzteilliste Pumpe M20 (20:1 MAXI)

Ersatzteilliste Pumpe M40 (40:1 MAXI)

Ersatzteilliste Pumpe M60 (60:1 MAXI)

Dichtungssatz Pumpe M20 (20:1 MAXI)

Dichtungssatz Pumpe M40 (40:1 MAXI)

Betriebsanleitung

3D-Daten AXFP4-M20

3D-Daten AXFP4-M40

3D-Daten AXFP4-M60
