Produktinformation
Luftkappen KLS-Version eignet sich für die volumetrischen Sprühventile AXDV-SPK und Sprühventile AXSPV.
Sprühform: Flachstrahl
Sprühwinkel α: 45° / 60° / 90°
Düsentyp: Sprühventil ausgerüstet mit KLS-Düse

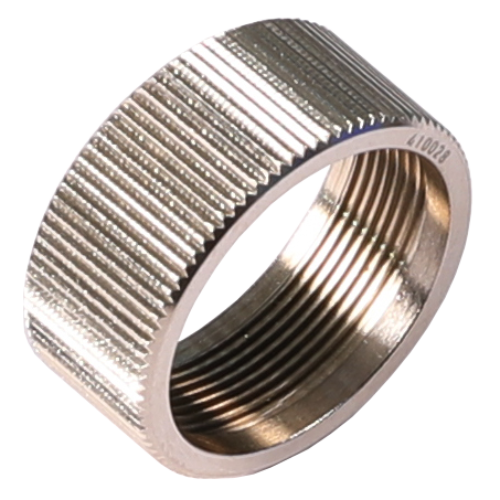

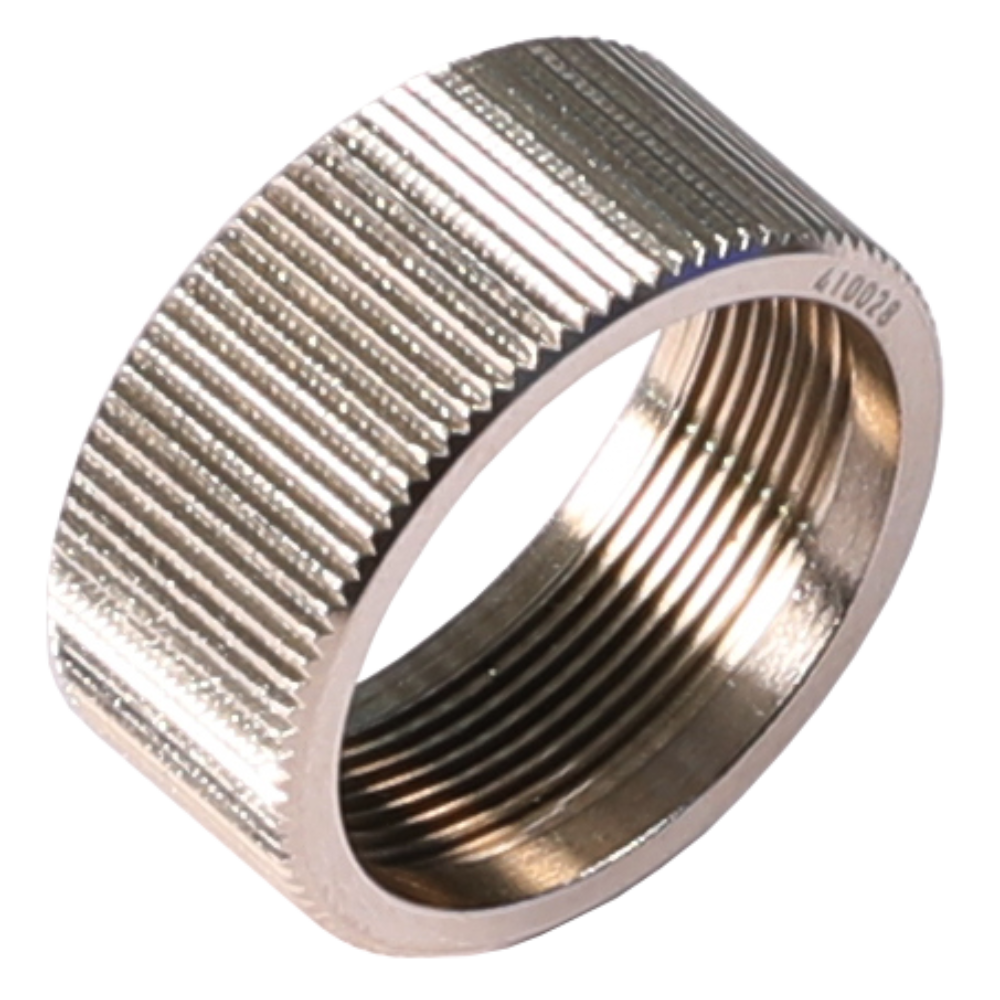

Zur Befestigung der Luftkappe an das Sprühventil benötigen Sie den Überwurfring, Art.-Nr. 0004057.
Dieser Überwurfring ist nicht im Lieferumfang enthalten!

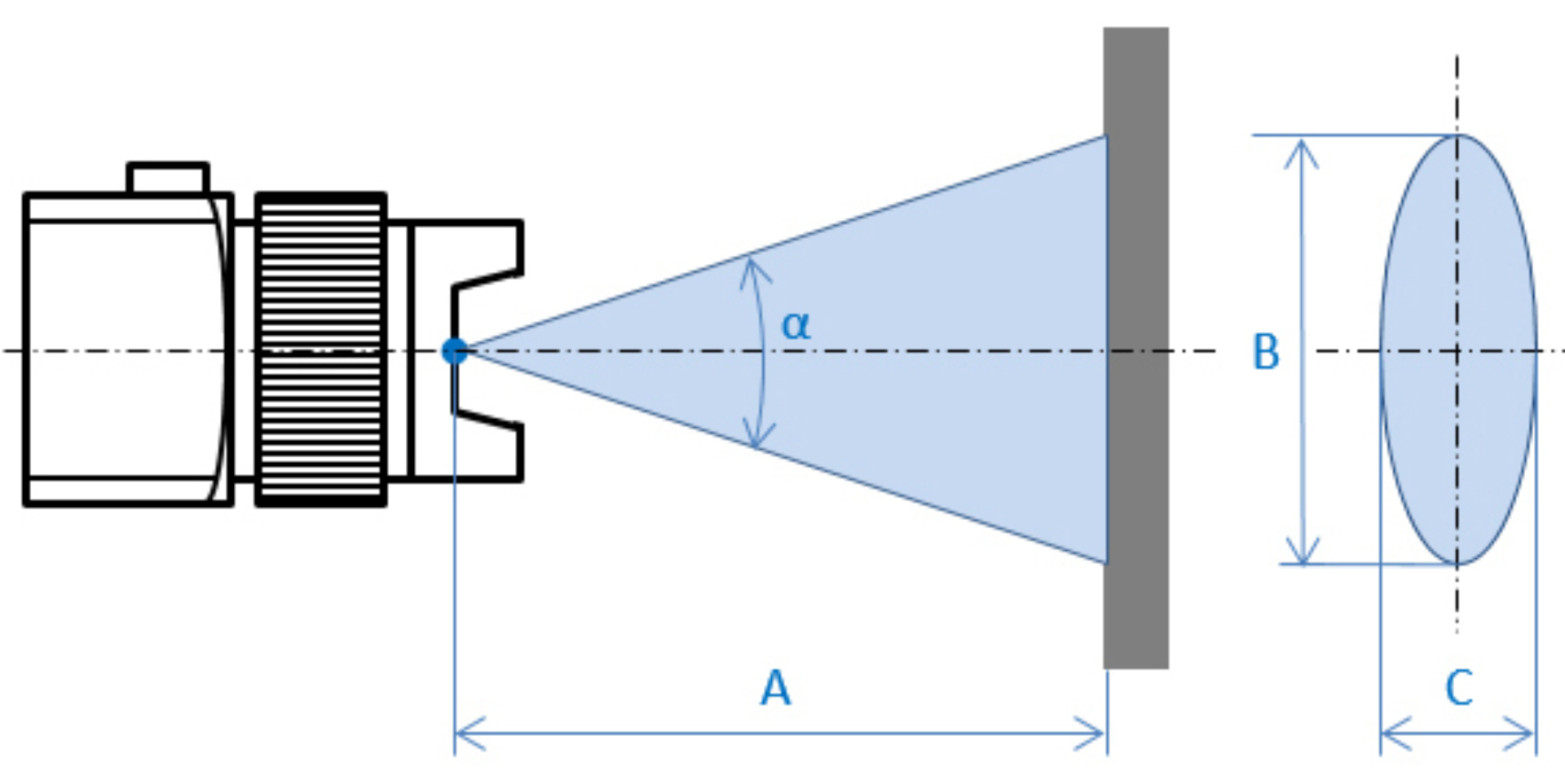

| Sprühwinkel α | Sprühabstand A | Sprühhöhe B | Sprühbreite C |
|---|---|---|---|
45° | 10 mm | 8 mm | 3 mm |
45° | 20 mm | 16 mm | 6 mm |
45° | 50 mm | 40 mm | 15 mm |
60° | 10 mm | 12 mm | 5 mm |
60° | 20 mm | 20 mm | 8 mm |
60° | 50 mm | 57 mm | 22 mm |
90° | 10 mm | 20 mm | 8 mm |
90° | 20 mm | 40 mm | 15 mm |
90° | 50 mm | 100 mm | 35 mm |
| Modell | Sprühform | Sprühwinkel α | Sprüh-Ø | Artikel-Nr. |
|---|---|---|---|---|
LFK-FS045-KLS0.2-1.0 | Flachstrahl | 45° | 0.2 - 1.0 mm | 0010529 |
LFK-FS045-KLS1.2-1.5 | Flachstrahl | 45° | 1.2 - 1.5 mm | 0010530 |
LFK-FS045-KLS1.8-2.0 | Flachstrahl | 45° | 1.8 - 2.0 mm | 0010531 |
LFK-FS045-KLS2.5 | Flachstrahl | 45° | 2.5 mm | 0010532 |

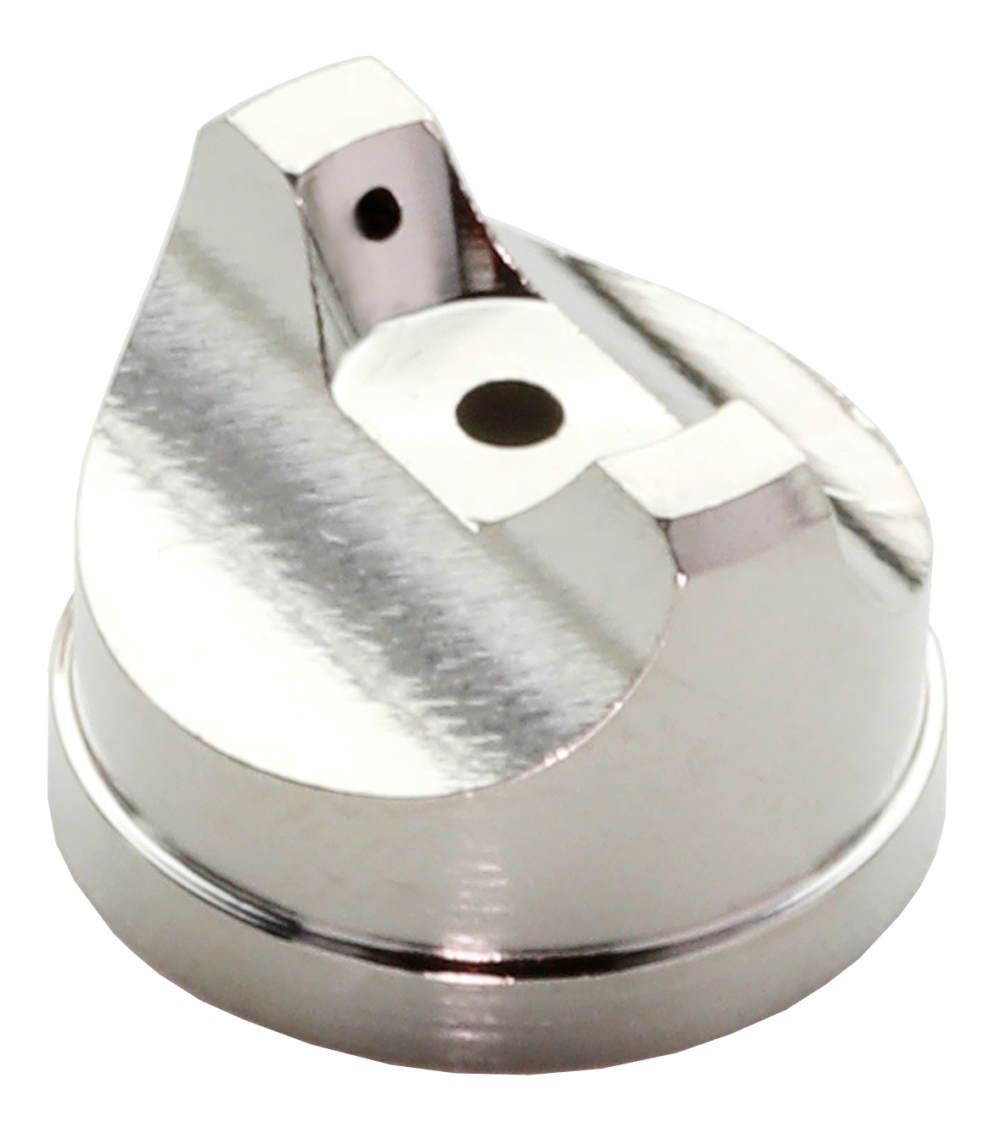

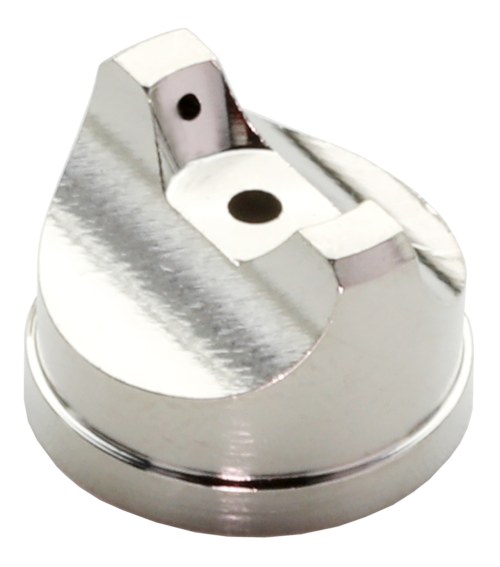

LFK-FS060-KLS0.2-1.0 | Flachstrahl | 60° | 0.2 - 1.0 mm | 0010533 |
LFK-FS060-KLS1.2-1.5 | Flachstrahl | 60° | 1.2 - 1.5 mm | 0010534 |
LFK-FS060-KLS1.8-2.0 | Flachstrahl | 60° | 1.8 - 2.0 mm | 0010535 |
LFK-FS060-KLS2.5 | Flachstrahl | 60° | 2.5 mm | 0010536 |
LFK-FS090-KLS0.2-1.0 | Flachstrahl | 90° | 0.2 - 1.0 mm | 0007610 |
LFK-FS090-KLS1.2-1.5 | Flachstrahl | 90° | 1.2 - 1.5 mm | 0010537 |
LFK-FS090-KLS1.8-2.0 | Flachstrahl | 90° | 1.8 - 2.0 mm | 0010538 |
LFK-FS090-KLS2.5 | Flachstrahl | 90° | 2.5 mm | 0010539 |
