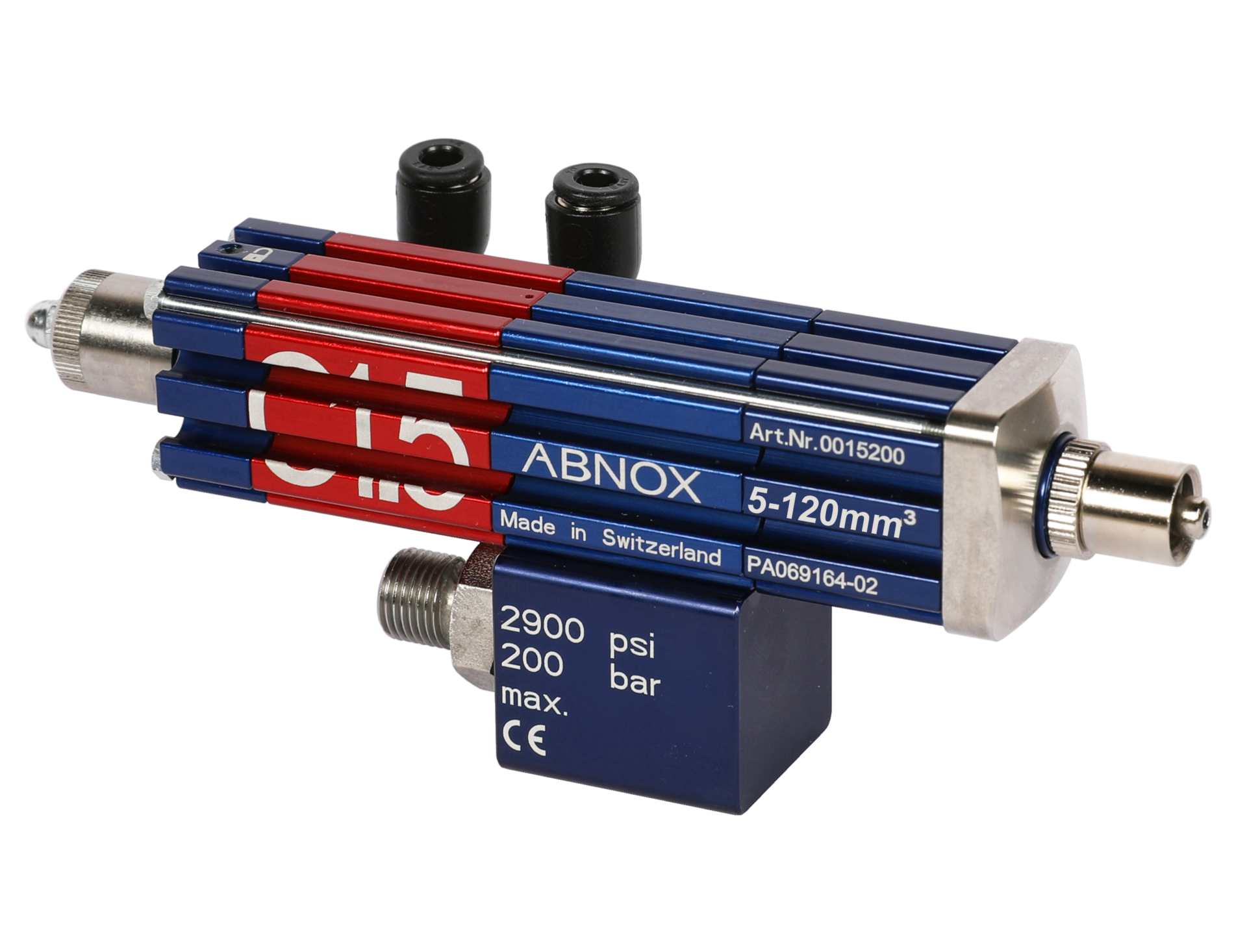

Produktinformation
Achtung: Die kleinste Dosiermenge kann nur unter optimalsten Bedingungen erreicht werden!
Bei diesem Dosierventil ist der Dosiernadel-Adapter (LUER-Anschluss) im Lieferumfang enthalten.

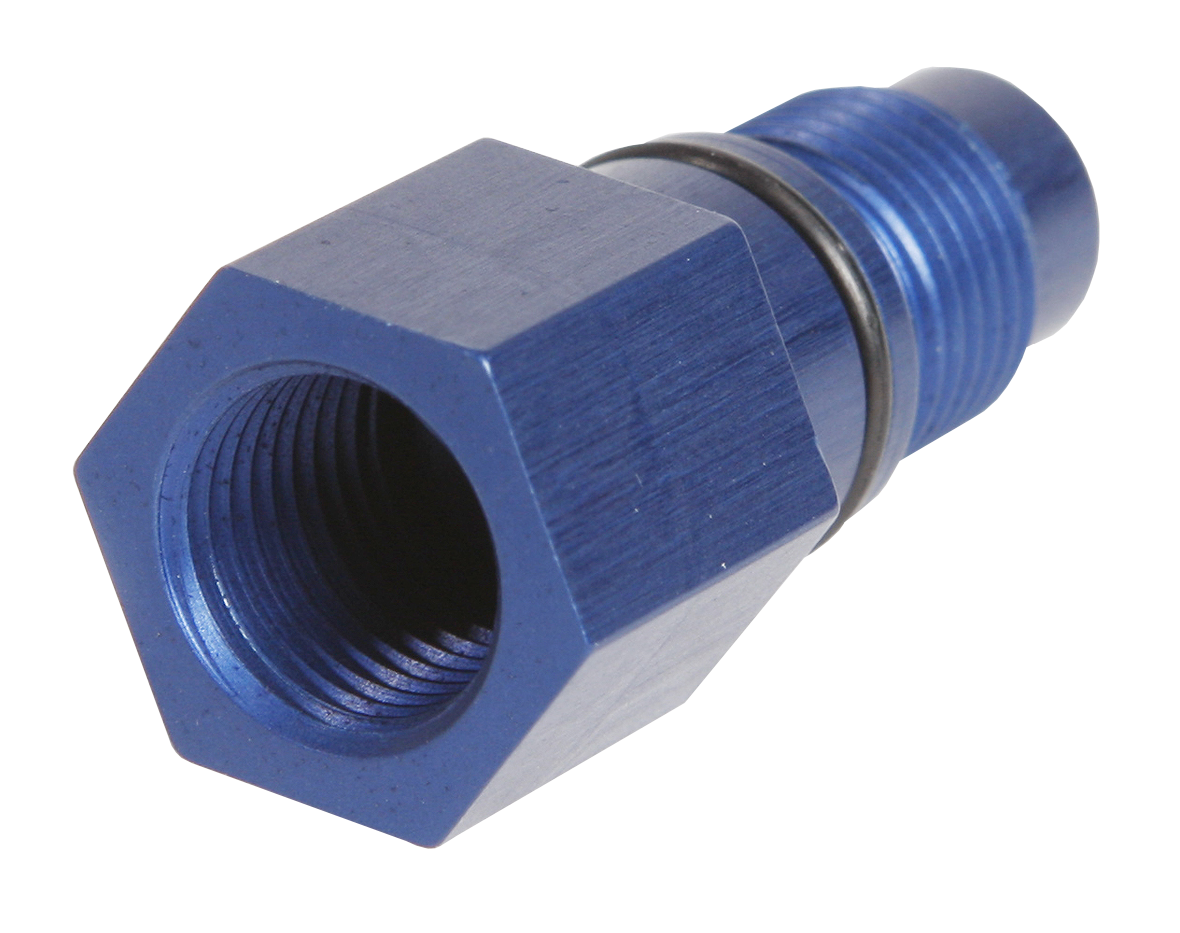

Zum Umrüsten des Dosierventils mit Ausgang Anschluss Innengewinde G 1/8“ eignet sich hierfür die Option Dosiernadel-Adapter (Art.-Nr. 0002230) zur Montage von Standarddüsen am Druckausgang. Weitere Optionen siehe unten Auflistung Optionen / Ausbauset!
- Anschluss Druckluft «Dosierhub» DP: Druckluftversorgung zur Auslösung der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Druckluft «Ladehub» LP: Druckluftversorgung zum Laden der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Material Anschluss M: zur Pumpe / Materialversorgung
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 0015805 |
| Ventilinnenteile spezial komplett AXDV-C1.5, Nutringdichtung Standard PUR 94 Shore A, blau | 0015381 |
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006790) zu verwenden!
Dosierbereich [cm3]
0.005 - 0.120
Bemerkung
Achtung: Die kleinste Dosiermenge, kann nur unter optimalsten Bedingungen, erreicht werden!
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Min. / max. Arbeitsdruck Medium Eingang [bar]
20/200
Anschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Anschluss Medium Ausgang Innengewinde
M5 / Mit Dosiernadeladapter LUER-Anschluss
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Befestigungsgewinde
M4
Gewicht [kg]
0.50
