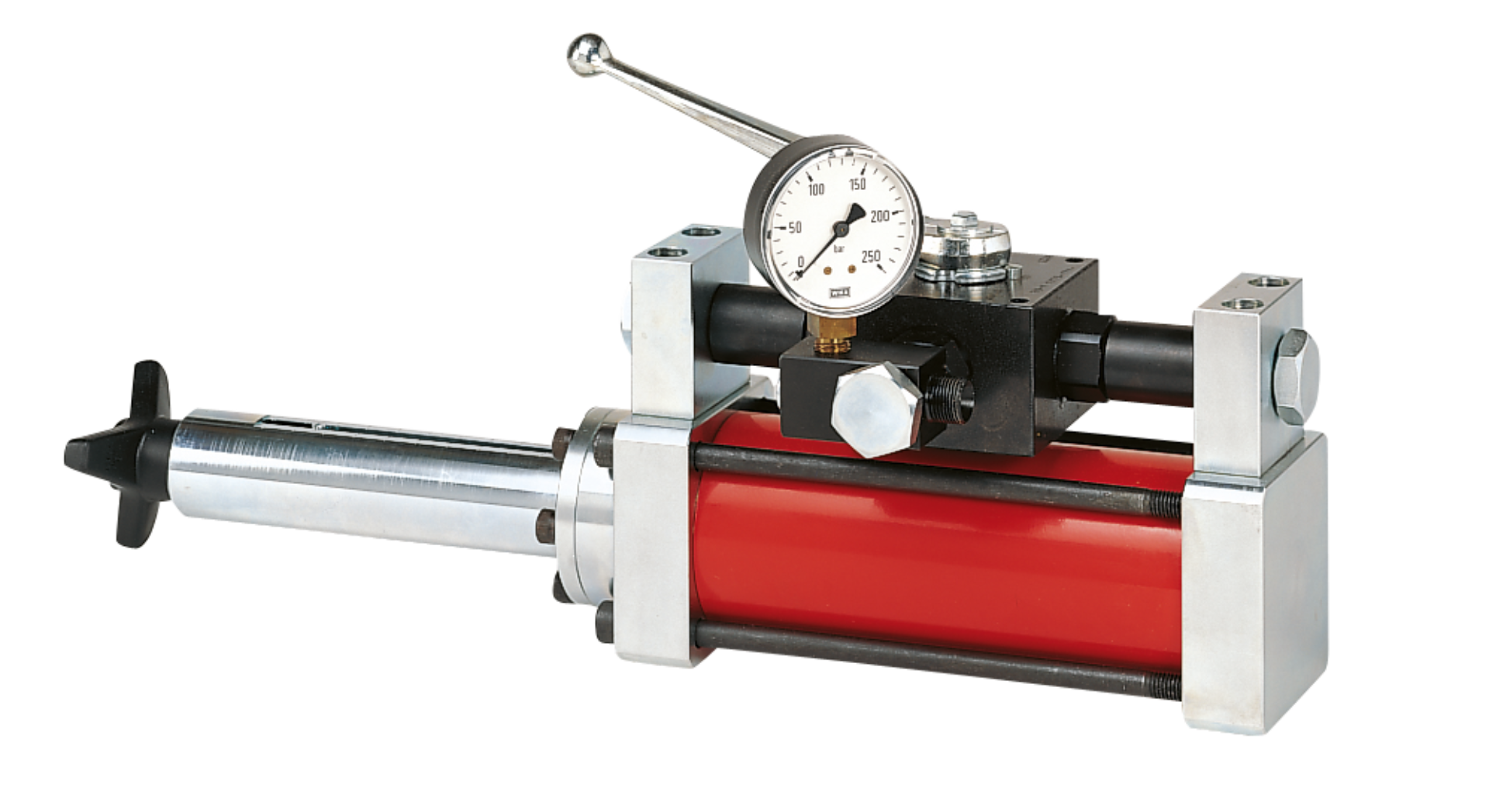

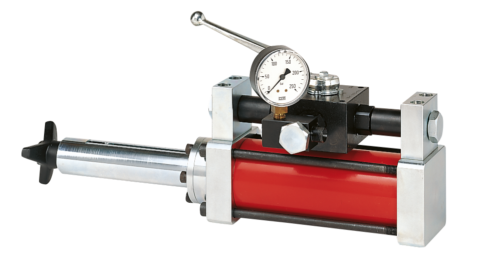

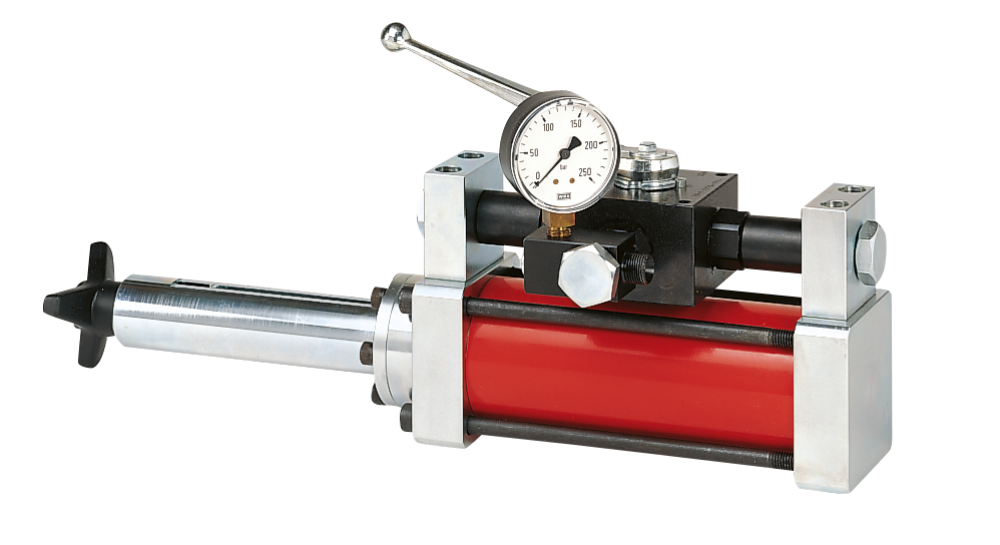

Produktinformation
Wichtig:
Der Eingangsmaterialdruck zum Ventil sollte 150 bar nicht überschreiten. Prüfen Sie dazu die Druckübersetzung der Zuführpumpe. Mit einem Druckreduzierventil können Sie den Luftdruck an der Pumpe problemlos einstellen.
Beschreibung:
Alle Dosierventile werden vor der Auslieferung im Werk auf Funktion geprüft. Die Schmierstoff-Zuführschläuche sind vor dem Anschliessen eines Dosierventils mit Schmierstoff gefüllt werden (Entlüften). Bei der ersten Inbetriebnahme ist die maximale Dosiermenge (Regulierhülse ganz nach außen drehen) einzustellen. Zweimal durchschalten, um Schmierstoff auszustoßen. Die beiden Verschlussschrauben öffnen. Jetzt kann die gewünschte Dosiermenge eingestellt werden. Danach die Verschlussschrauben wieder schließen. Die Dosierventile können mit zwei M8-Schrauben befestigt werden.
Außerbetriebnahme:
Wenn die Anlage längere Zeit nicht gebraucht wird, ist die Zuführpumpe abzuschalten. Ansonsten steht die Anlage konstant unter Maximaldruck.

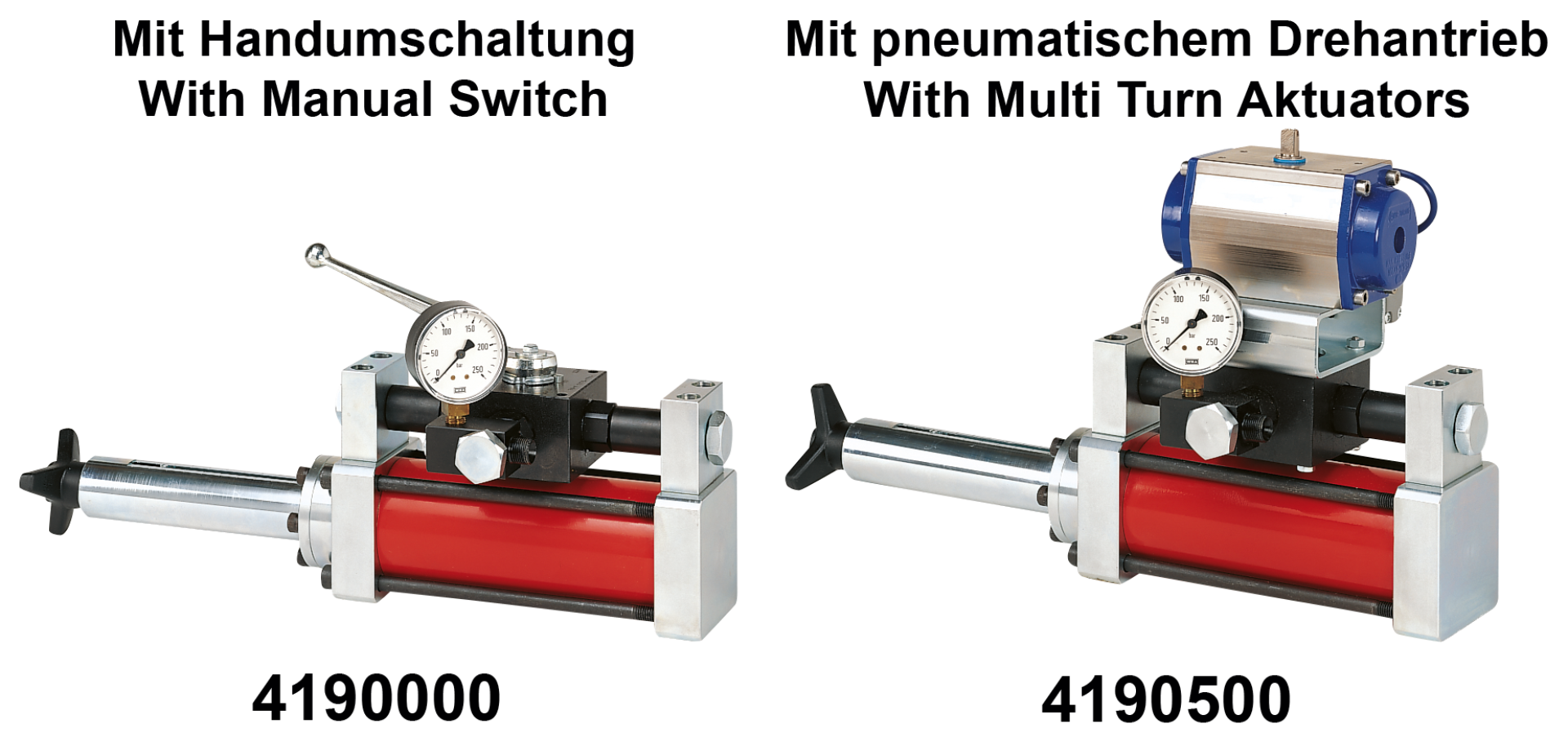

| Bauform (Dosierauslösung) | Artikel-Nr. |
|---|---|
Mit Handumschaltung / Manueller Drehantrieb | 4190000 |
Mit pneumatischem Drehantrieb | 4190500 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 4190900 |
| Dosierventil Station | Handbetätigt | Pneumatisch |
|---|---|---|
Artikel-Nr. | 4190000 | 4190500 |
Dosierbereich [cm3] | 30.0 - 500.0 | 30.0 - 500.0 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s | Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s |
Max. Arbeitsdruck Medium Eingang [bar] | 150 | 150 |
Staudruck Medium Ausgang [bar] | 150 | 150 |
Anschluss Medium Eingang Innengewinde | G 3/8'' | G 3/8'' |
Anschluss Medium Eingang Aussengewinde | G 3/8'' | G 3/8'' |
Anschluss Medium Ausgang Innengewinde | G 3/8'' | G 3/8'' |
Anschluss Medium Ausgang Aussengewinde | G 3/8'' | G 3/8'' |
Druckluftqualität | - | ISO 8573-1:2020 [6:4:4] |
Optimaler pneum. Betriebsdruck [bar] | - | 6.0 |
Min. pneum. Betriebsdruck [bar] | - | 5.0 |
Max. pneum. Betriebsdruck [bar] | - | 7.0 |
Pneumatikanschluss Innengewinde | - | G 1/4" |
Befestigungsgewinde | 2 x M8 | 2 x M8 |
Gewicht [kg] | 14.6 | 17.0 |
