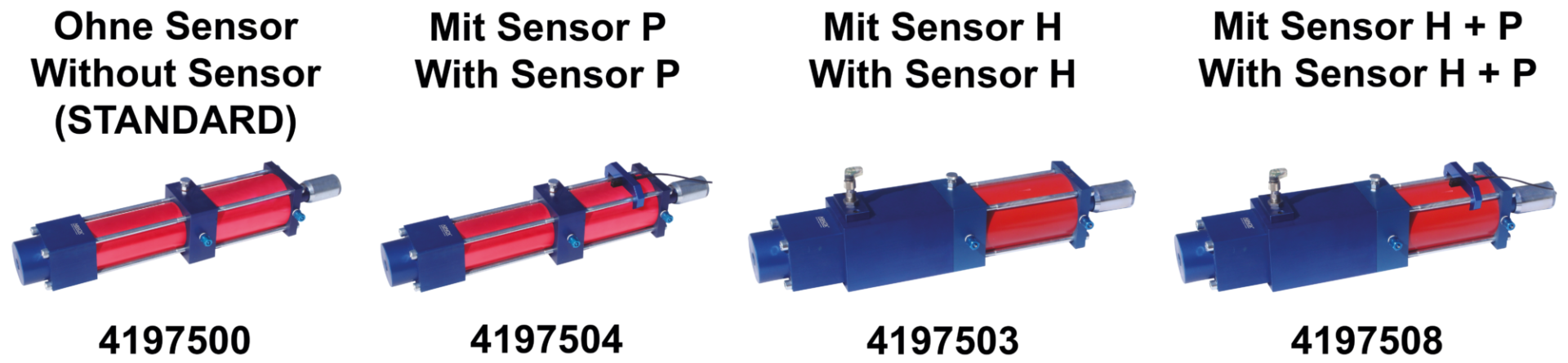

Produktinformation
| Bauform | Überwachung | Artikel-Nr. |
|---|---|---|
Ohne Sensor
(Standard) | Keine | 4197500 |
Mit Sensor P | Luftkolben - die Stellung des Pneumatikkolben.
Signal P: Dosierung bereit! | 4197504 |
Mit Sensor H | Dosierkolben/Fettkolben - Sensor sendet einen elektrischen Impuls,
wenn der Dosierkolben in der Endlage ist.
Signal H: Dosierung ist erfolgt! | 4197503 |
Mit Sensor H und P | Die Endstellungen des Fett- und Luftkolbens.
Signal P: Dosierung bereit!
Signal H: Dosierung erfolgt! | 4197508 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 4197900 |
Ventilstange komplett | 4221600 |
| Bezeichnung | Menge | Artikel-Nr. |
|---|---|---|
| Distanzplatte für Dosierventil Stationen | 2 | 0006260 |
Dosierbereich [cm3]
10.0 - 133.0
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Arbeitsdruck Medium Einlass [bar]
200
Max. Arbeitsdruck Medium Eingang [bar]
200
Staudruck Medium Ausgang [bar]
80
Anschluss Innengewinde
G 1/8''
Anschluss Medium Eingang Innengewinde
G 1/4''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Anschluss Medium Ausgang Innengewinde
G 3/8''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
G 1/8''
Befestigungsgewinde
4 x M8
Gewicht [kg]
6.6 bis 7.7
