Produktinformation

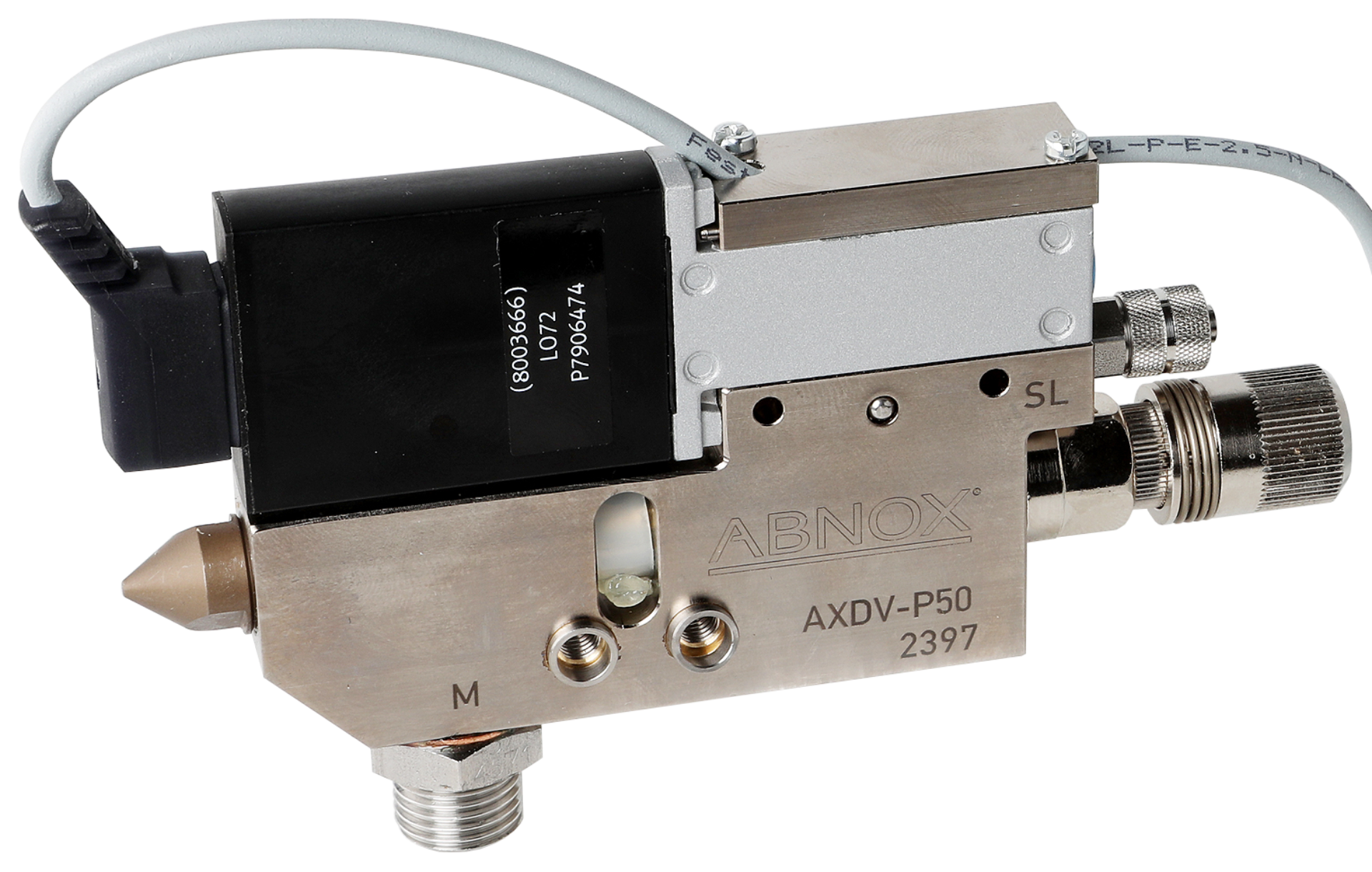

Dieses Pulsventil ist mit einer Vollstrahl-Kurzdüse Ø 0,5 mm ausgestattet.
Die Nadelfunktion ist wie folgt:
Öffnen durch Luftdruck, Schließen durch Luft- und Federdruck.
Die Ansteuerung erfolgt über das im Körper integrierte 5/2 Wege Magnetventil.
Die kurzen Wege innerhalb des gesamten Luftversorgungsbereichs und das schnell schaltende Magnetventil ermöglichen bis zu 200 Schaltzyklen pro Sekunde.

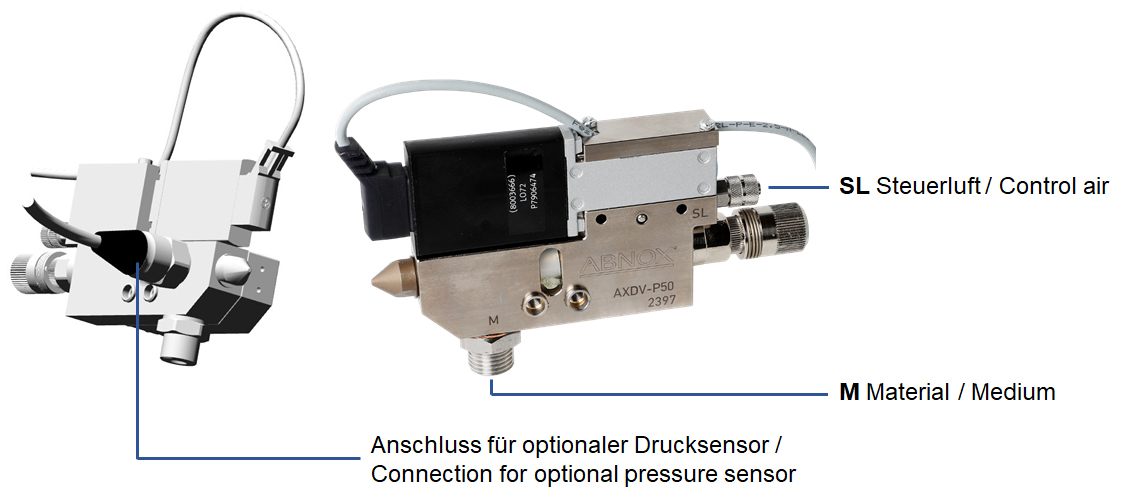

- Steuerluft Anschluss SL: zur Druckluftversorgung (Kompressor)
- Material / Medium Anschluss M: zum Druckgefäss oder Pumpe
| Spezifikation | Anzahl | Artikel-Nr. |
|---|---|---|
Vollstrahl-Düse (KLS-B) Ø 0.5 mm | 1 | 0010601 |
5/2 Wege Magnetventil 24 VDC | 1 | 0011295 |
| Rasternadelverschluss RNV ohne Sensor zum einfachen Einstellen der Materialmenge | 1 | 0011296 |
Zentrierbohrungen inklusiv Zentrierhülsen (Befestigung) | 2 | |
Anschluss G 1/8'' rechts mit Verschussschraube für optionaler Drucksensor DS1 oder DS2 | 1 |
Bemerkungen zu den Vollstrahl-Düsen Modelle:
- Düsen Typ KV / KV-B: Verwendung bei Applikationen mit niedrigviskose Medien (Schmierstoffe niedrige NLGI, Öle, dünnflüssig, geheizte Schmierstoffe)
- Düsen Typ KLS-B: Verwendung bei Applikationen mit hochviskose Medien (Schmierstoffe hohen NLGI, dickflüssig)
- Düsen Typ KV-B und KLS-B = Teflon beschichtet
- Düsen Typ KV = Edelstahl
| Bezeichnung | Artikel-Nr. |
|---|---|
Vollstrahl-Düse (KLS-B) Ø 0.1 mm | 0010597 |
Vollstrahl-Düse (KLS-B) Ø 0.2 mm | 0010598 |
Vollstrahl-Düse (KLS-B) Ø 0.3 mm | 0010599 |
Vollstrahl-Düse (KV-B) Ø 0.3 mm | 0013653 |
Vollstrahl-Düse (KV) Ø 0.3 mm | 0013655 |
Vollstrahl-Düse (KLS-B) Ø 0.4 mm | 0010600 |
Vollstrahl-Düse (KLS-B) Ø 0.5 mm | 0010601 |
Vollstrahl-Düse (KV-B) Ø 0.5 mm | 0013654 |
Vollstrahl-Düse (KV) Ø 0.5 mm | 0013656 |
Vollstrahl-Düse (KLS-B) Ø 0.8 mm | 0010602 |
| Vollstrahl-Düse (KV) Ø 0.8 mm | 0013657 |
Vollstrahl-Düse (KLS-B) Ø 1.0 mm | 0010603 |
Düsennadel komplett zu Vollstrahl-Düse (KV/KLS-B) Ø 0.1 mm | 0010604 |
Düsennadel komplett zu Vollstrahl-Düse (KV/KLS-B) Ø 0.2 - Ø 1.0 mm | 0010605 |
| Drucksensor DS1, 0 - 5 bar | 0010469 |
| Drucksensor DS2, 0 - 50 bar | 0009137 |
| Rasternnadelverschluss RNA mit elektrischer Abfrage | 0010613 |
| Ventilheizung AXVH-3 | 0014855 |
Anschlusskabel M8-Buchse und offenes Kabelende, 4-polig, L = 1.5 m für Ventilheizung AXVH-3 | 0006995 |
Anschlusskabel M8-Buchse und offenes Kabelende, 4-polig, L = 5.0 m für Ventilheizung AXVH-3 | 0013061 |
| Temperaturregler-Set AXTR-024VDC-03500 mit zwei Alarmausgänge, Verbindung mit Ventilheizung VH | 0009536 |
Feinmaterialdruckregler Moduleinheit mit elektronischer Druckschalter und manuelle Entlüftung | 0013088 |
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtschraube komplett Ø 11.5 x 21 mm / Viton® | 0009518 |
Verschleissteilsatz für Medium- und Luftbereich | 0009517 |
Verschleissteilsatz inklusiv Dichtschraube für Medium- und Luftbereich | 0009397 |
Steckdosenleitung mit Funktions-LED, 24 VDC, Länge 2.5 m, Schutzart IP65, offenes Kabelende | 0011492 |
M Materialdruck ohne Steuerluft [bar]
max. 30
Anschluss Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
SL Steuerluftdruck [bar]
min. 6
Pneumatikanschluss Innengewinde
G 1/8''
Schaltfrequenz [Hz]
bis zu 200 Takte pro Sekunde
Spannung [V DC]
24
