Produktinformation

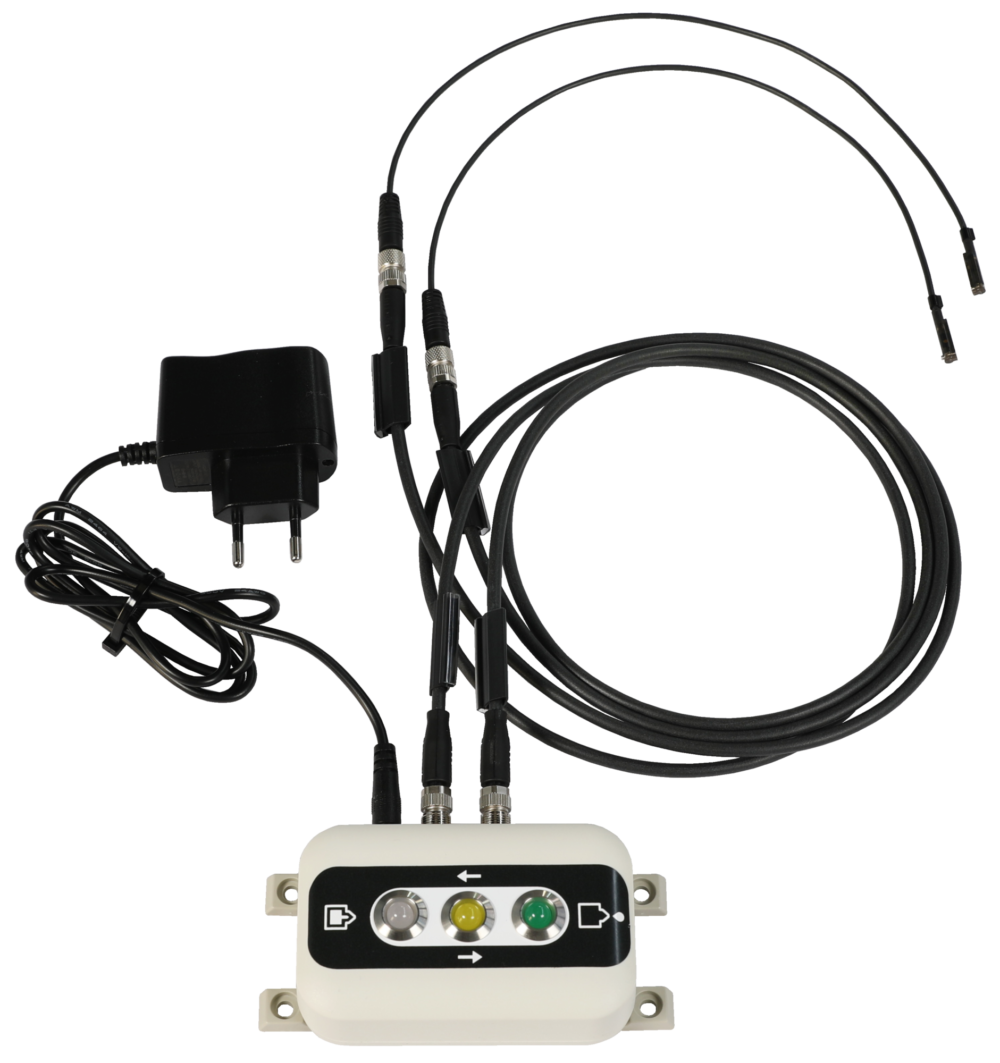

Mit diesem Überwachungsgerät kann der Dosierprozess unserer Dosierventile der C-Reihe und Dosiervorrichtungen AXDD überwacht werden. Durch die Montage von zwei Sensoren wird die Position des Fettzylinders im Dosierventil ermittelt.
ACHTUNG:
Die Sensoren mit Kabelverlängerungen sind nicht im Lieferumfang enthalten!
Jeder Sensor mit Kabelverlängerung (Längen 1,0, 2.0, 3,0, 3,5 oder 4,0 m) kann separat bestellt werden. Siehe unten in der Rubrik Zubehör!
Die LED-Anzeigen auf der Box zeigen den Status des Dosierprozesses an:
Die Weiße LED-Anzeige bedeutet, dass das Dosierventil für die Dosierung bereit ist.
Die Gelbe LED-Anzeige kündigt den Start des Dosierprozesses an.
Die Grüne LED-Anzeige signalisiert, dass der Dosierprozess abgeschlossen ist.

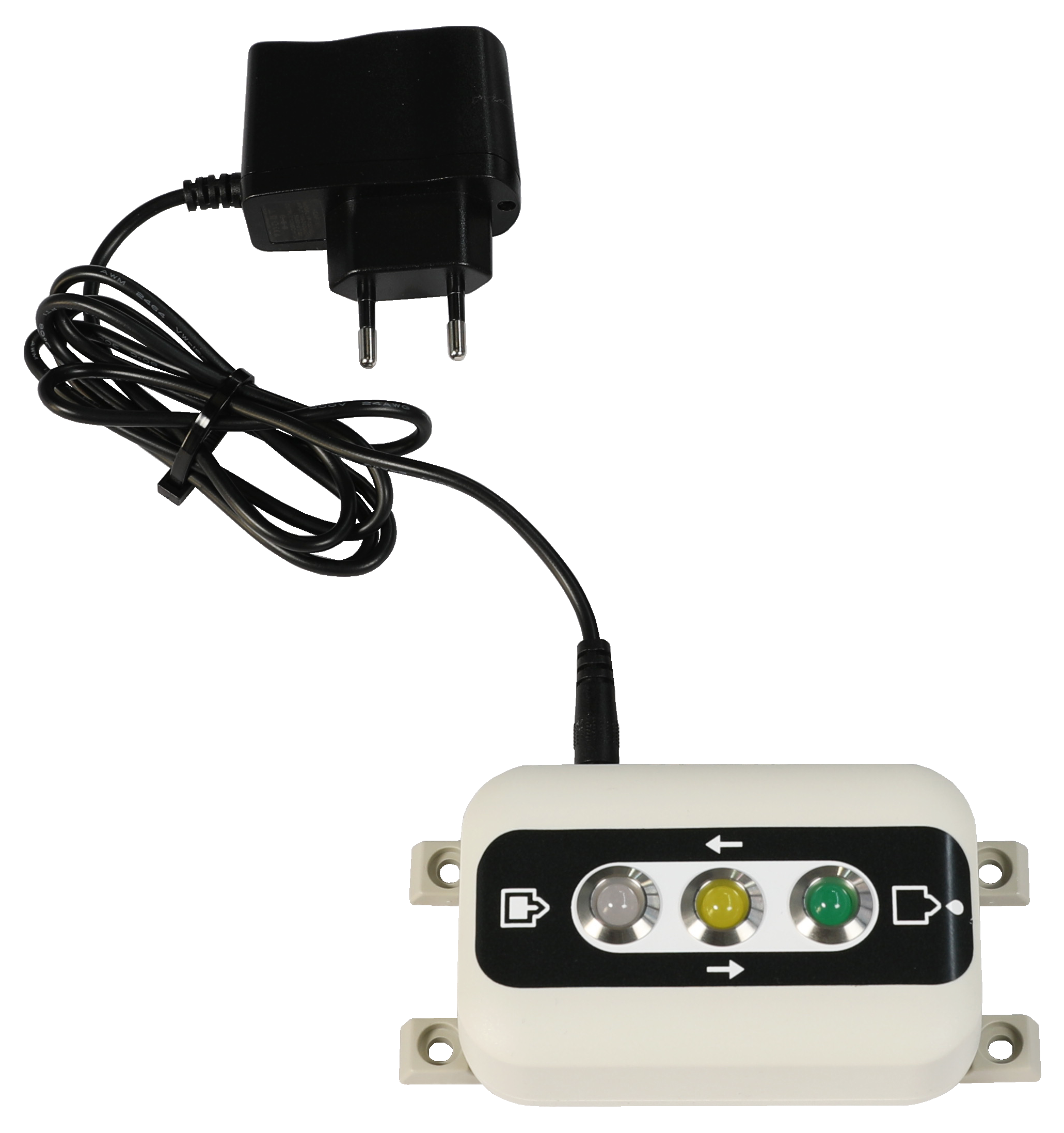

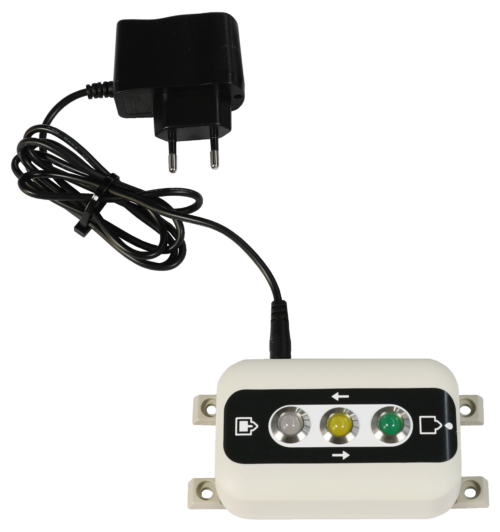

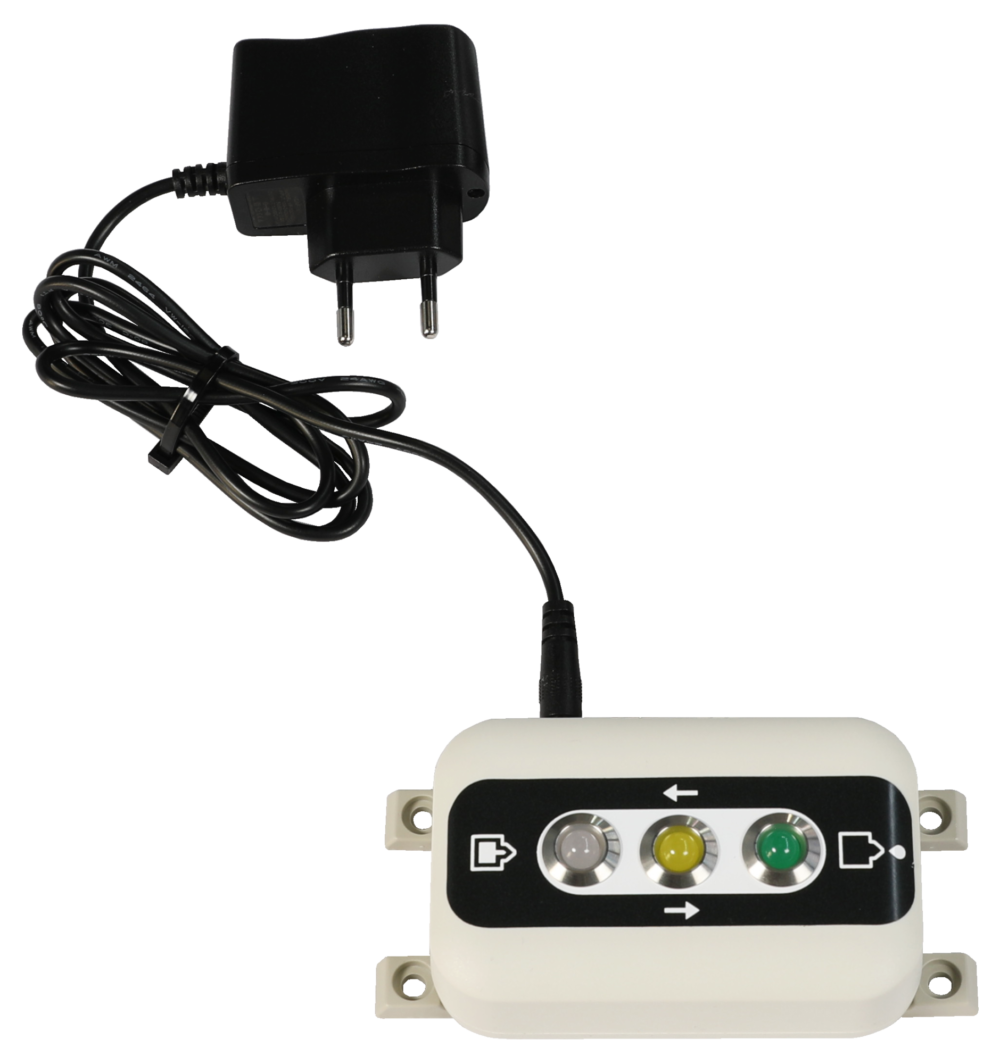

Überwachungsgerät von Dosierprozessen mit LED-Anzeige, Ausführung mit Netzteil 230 V AC (Art.-Nr. 0012548).
ACHTUNG:
Die Sensoren mit Kabelverlängerungen sind nicht im Lieferumfang enthalten!
Jeder Sensor mit Kabelverlängerung (Längen 1,0, 2,0, 3,0, 3,5 oder 4,0 m) kann separat bestellt werden. Siehe unten in der Rubrik Zubehör!

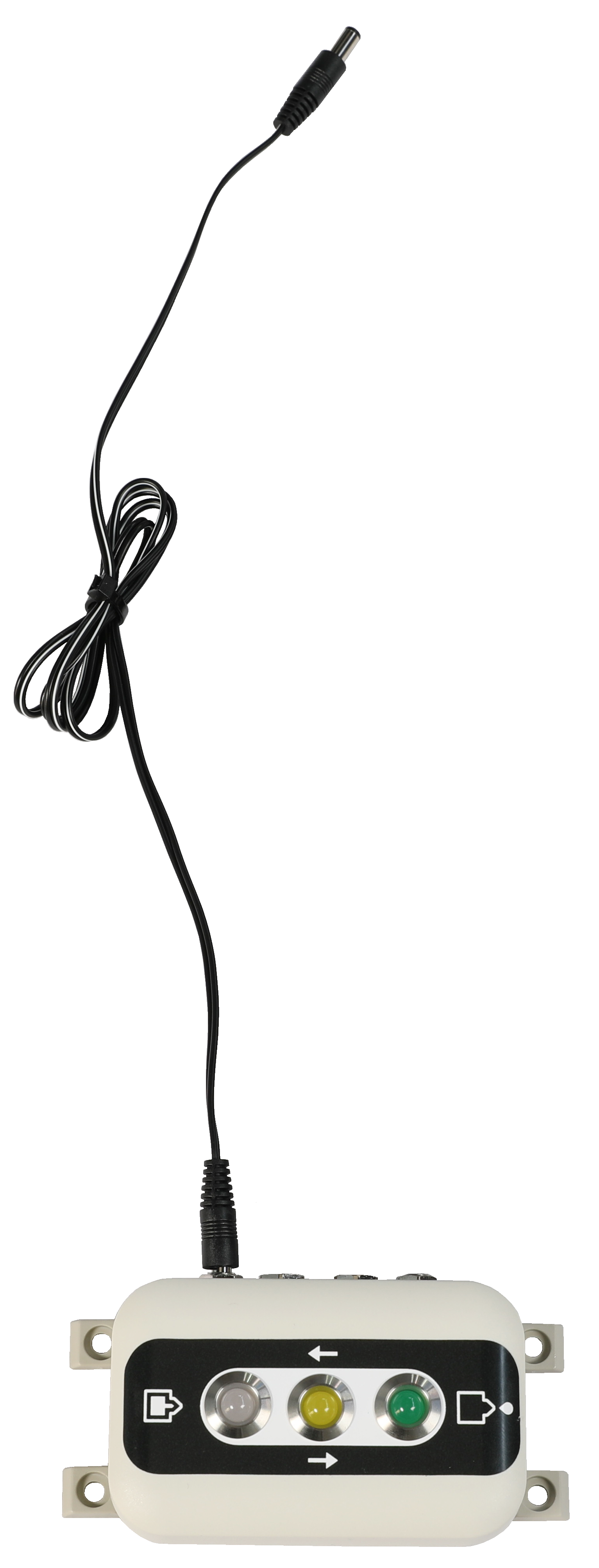

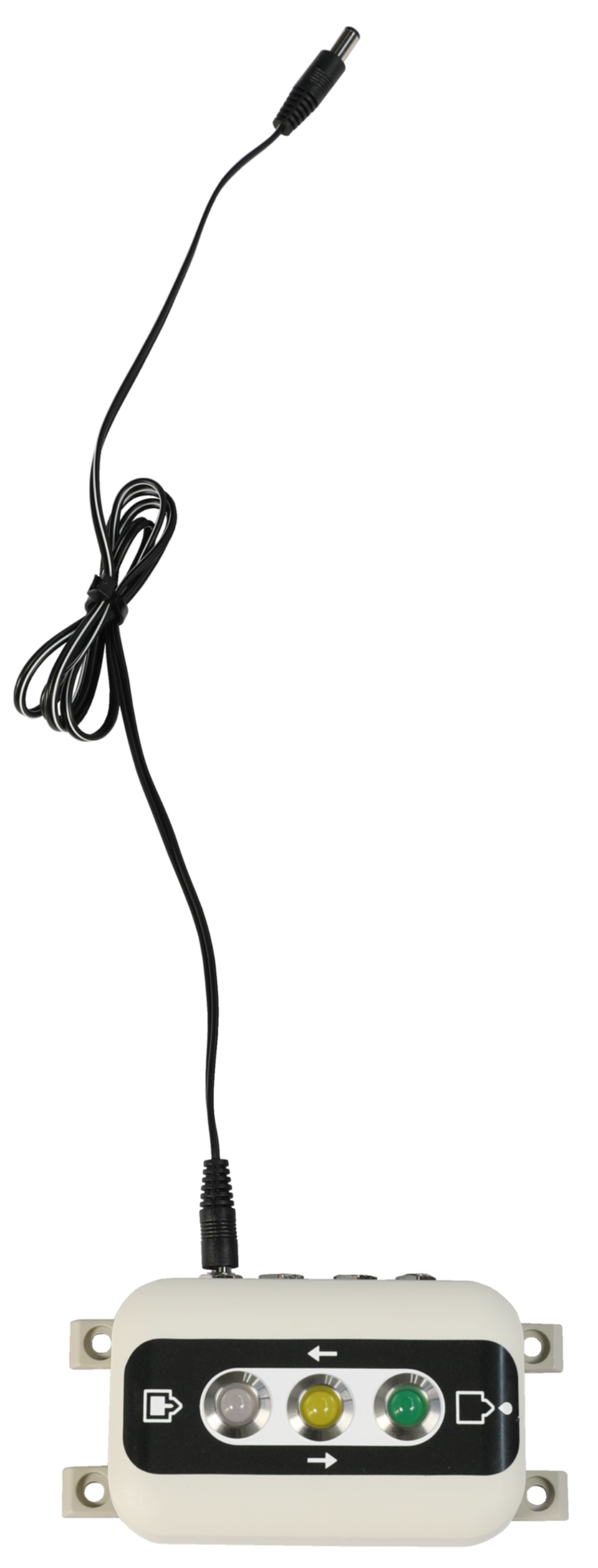

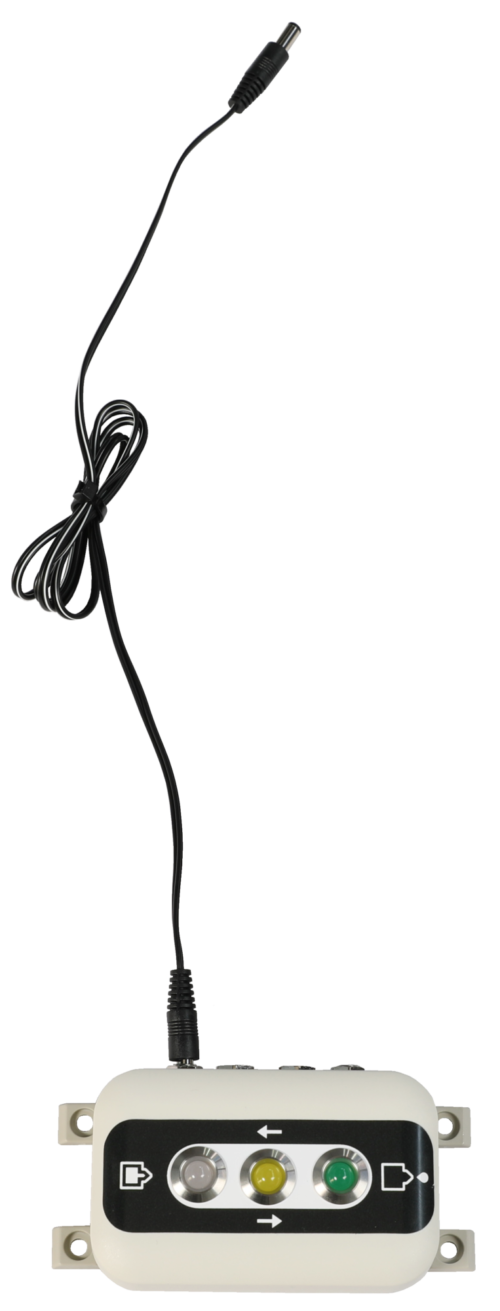

Überwachungsgerät von Dosierprozessen mit LED-Anzeige, Ausführung mit 1 m Verbindungskabel (Art.-Nr. 0012549).
ACHTUNG:
Die Sensoren mit Kabelverlängerungen sind nicht im Lieferumfang enthalten!
Jeder Sensor mit Kabelverlängerung (Längen 1,0, 2,0, 3,0, 3,5 oder 4,0 m) kann separat bestellt werden. Siehe unten in der Rubrik Zubehör!
| Bezeichnung | Ausführung Stromversorgung | Artikel-Nr. |
|---|---|---|
Überwachungsgerät von Dosierprozessen mit LED-Anzeige | Netzteil 230 V AC | 0012548 |
Überwachungsgerät von Dosierprozessen mit LED-Anzeige | 1 m Verbindungskabel Box zu Box | 0012549 |
| Bezeichnung | Artikel-Nr. |
|---|---|
| Sensor C-Nut | 0001220 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 1.0 m | 0012446 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 2.0 m | 0012655 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 3.0 m | 0012656 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 3.5 m | 0012907 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 4.0 m | 0012908 |
Bemerkung
Vorsicherung 10 [A]
Nennstrom [A]
1
Frequenz [Hz]
50
Leistung [kW]
0.1
Spannung [V AC]
230
Spannung [V DC]
12 (Steuerung)
Schutzart
IP 54
Massblatt
3D Daten
stp
0012446 Technisches Datenblatt Sensor Kabelverlängerung 1.0 m
0012655 Technisches Datenblatt Sensor Kabelverlängerung 2.0 m
0012656 Technisches Datenblatt Sensor Kabelverlängerung 3.0 m
0012907 Technisches Datenblatt Sensor Kabelverlängerung 3.5 m
0012908 Technisches Datenblatt Sensor Kabelverlängerung 4.0 m
