5/2-Wege-Magnetsteuerventil mit Adapterplatte (AXDV-C3/ -C4/ -A3)

5/2-Wege-Magnetsteuerventil mit Adapterplatte (AXDV-C3/ -C4/ -A3) 0012192 5/2-Wege-Magnetsteuerventil mit Adapterplatte Elektropneumatisch, 24 VDC Ausbauoption für AXDV-C3/ -C4/ -A3

    5/2-Wege-Magnetsteuerventil mit Adapterplatte (AXDV-C3/ -C4/ -A3)

    Artikel Nr.
    0012192
    Modell
    5/2-Wege-Magnetsteuerventil mit Adapterplatte
    Bauform
    Elektropneumatisch, 24 VDC
    Ausführung
    Ausbauoption für AXDV-C3/ -C4/ -A3

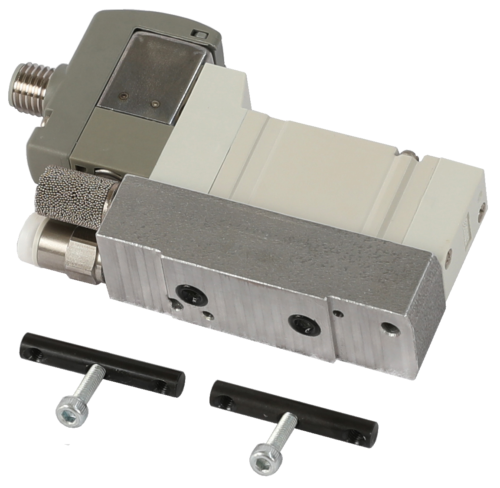

    5/2-Wege-Magnetsteuerventil mit Adapterplatte (AXDV-C3/ -C4/ -A3) Bild

    Mit diesem elektropneumatischen Magnetventil mit Adapterplatte können Sie unsere bewährten Dosierventile der Baugrösse AXDV-C3 und -C4 sowie unser Auslassventil AXDV-A3 nachrüsten.

    Damit steuern sie den Dosierprozess mit kürzesten Schaltdistanzen direkt am Dosierventil. Die aufwendige Verschlauchung von externen 5/2-Wegeventile entfällt.

    Der pneumatische (für Schläuche mit einem Aussendurchmesser von 4 mm) sowie elektrische Anschluss (M8x1) führen nach hinten weg, was eine platzsparende Einbaulage ermöglicht.

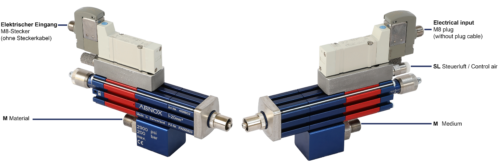

    Dosierventil AXDV-C mit elektropneumatischen Magnetventil
    Anschlussschema
    Anschlussschema Bild
    Zubehör Sensor-Kabelverlängerungen
    Bezeichnung Artikel-Nr.

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 1.0 m

    0012446

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 2.0 m

    0012655

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 3.0 m

    0012656

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 3.5 m

    0012907

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 4.0 m

    0012908

    Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
    gerade, 3-polig, A-codiert, Kabellänge 5.0 m

    0010872
    Technische Daten
    Druckluftqualität
    ISO 8573-1:2020 [6:4:4]
    Optimaler pneum. Betriebsdruck [bar]
    6
    Pneumatikanschluss Innengewinde
    M5 für Schlauch Aussen-ø4 mm
    Elektrischer Anschluss
    M8x1-Stecker (Steckerkabel nicht im Lieferumfang enthalten!)
    Spannung [V DC]
    24
    Schutzart
    IP67
    Downloads
    Document

    Massblatt

    Document

    Ersatzteilliste

    Document

    Gebrauchsanweisung

    3d file

    3D-Daten
