Produktinformation

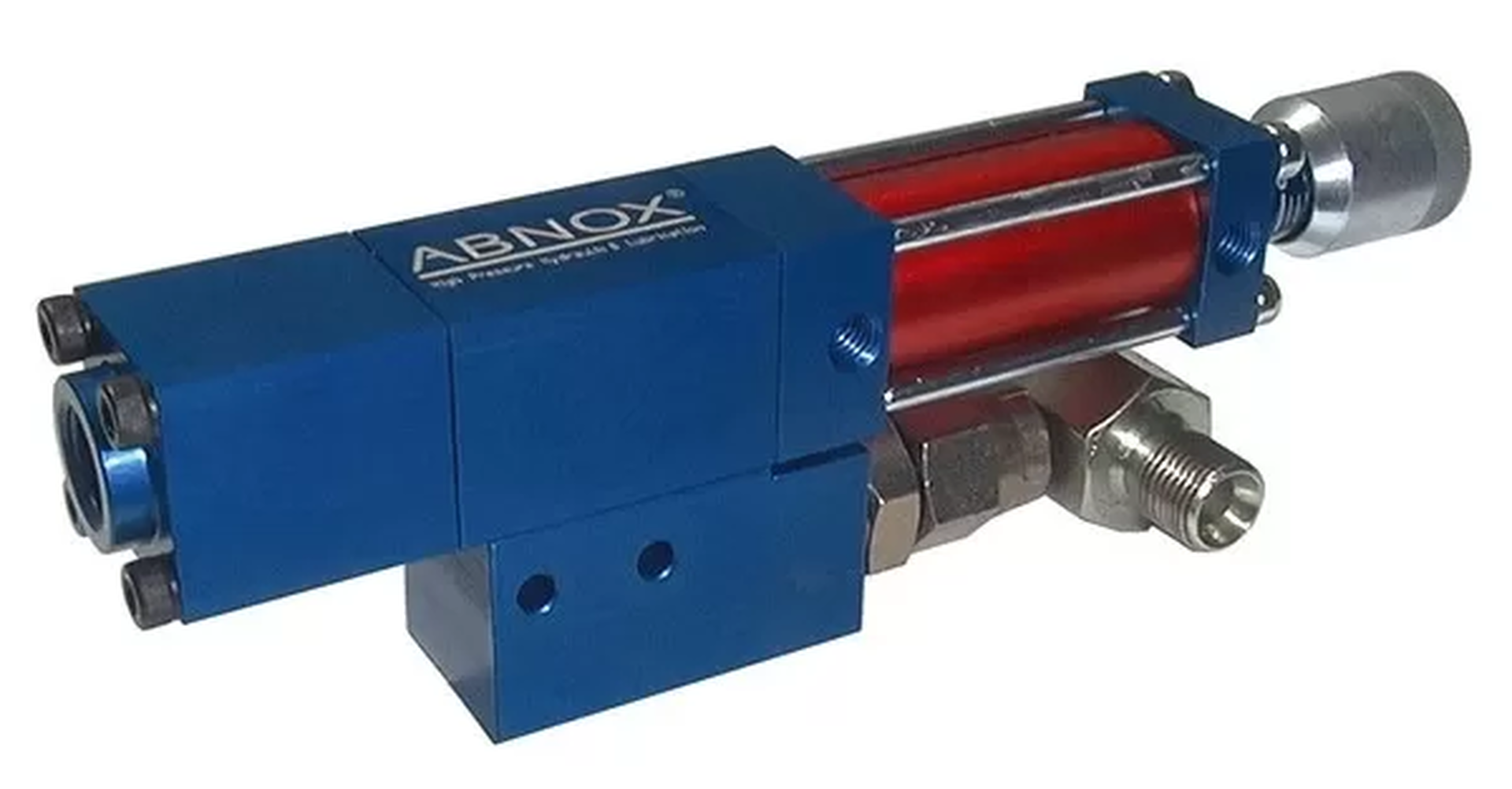

Das volumetrische ABNOX-Dosierventil mit Montageblock besteht aus einer verstellbaren Dosierkammer für das Medium sowie einem integrierten pneumatischen Zylinder für die Steuerung.
Zur Ansteuerung ist ein einfaches pneumatisches 5/2-Wegeventil vorzusehen.
Mittels einer pneumatisch angetriebenen Steuernadel wird der Ein- und Auslass der Dosierkammer geöffnet oder geschlossen.
Die gewünschte Dosiermenge ist mit einer Regulierhülse stufenlos einstellbar.
Die Wiederholgenauigkeit im mittleren Dosierbereich beträgt +/- 2%.
Der Anschluss am Montageblock für die Schmierstoffversorgung ist mit einer drehbaren Winkelverschraubung ausgestattet - multifunktional.
ABNOX Dosierventile sind mit modernen Dichtelementen und Glydringen ausgestattet und gewähren auch bei hohen Eingangsdrücken bis 100 bar und Schmierstoffen mit Feststoffpartikeln eine lange Lebensdauer.
Die Dosierventile mit Montageblock sind in verschiedenen Dosiermengenbereichen lieferbar.
Nebst den Standarddüsen erstellt ABNOX nach Wunsch spezielle kundenspezifische Applikationsdüsen, welche direkt an das Dosierventil geschraubt werden.
Dosierbereich [cm3]
0.005 - 0.100
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 m Pa.s
Staudruck Medium Ausgang [bar]
80
Max. Druck [bar]
100
Anschluss Innengewinde
M3 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Anschluss Medium Ausgang Innengewinde
G 1/8''
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M3 für Schlauch ø4/2 mm
Befestigungsgewinde
2 x M4
Gewicht [kg]
0.3
