Produktinformation

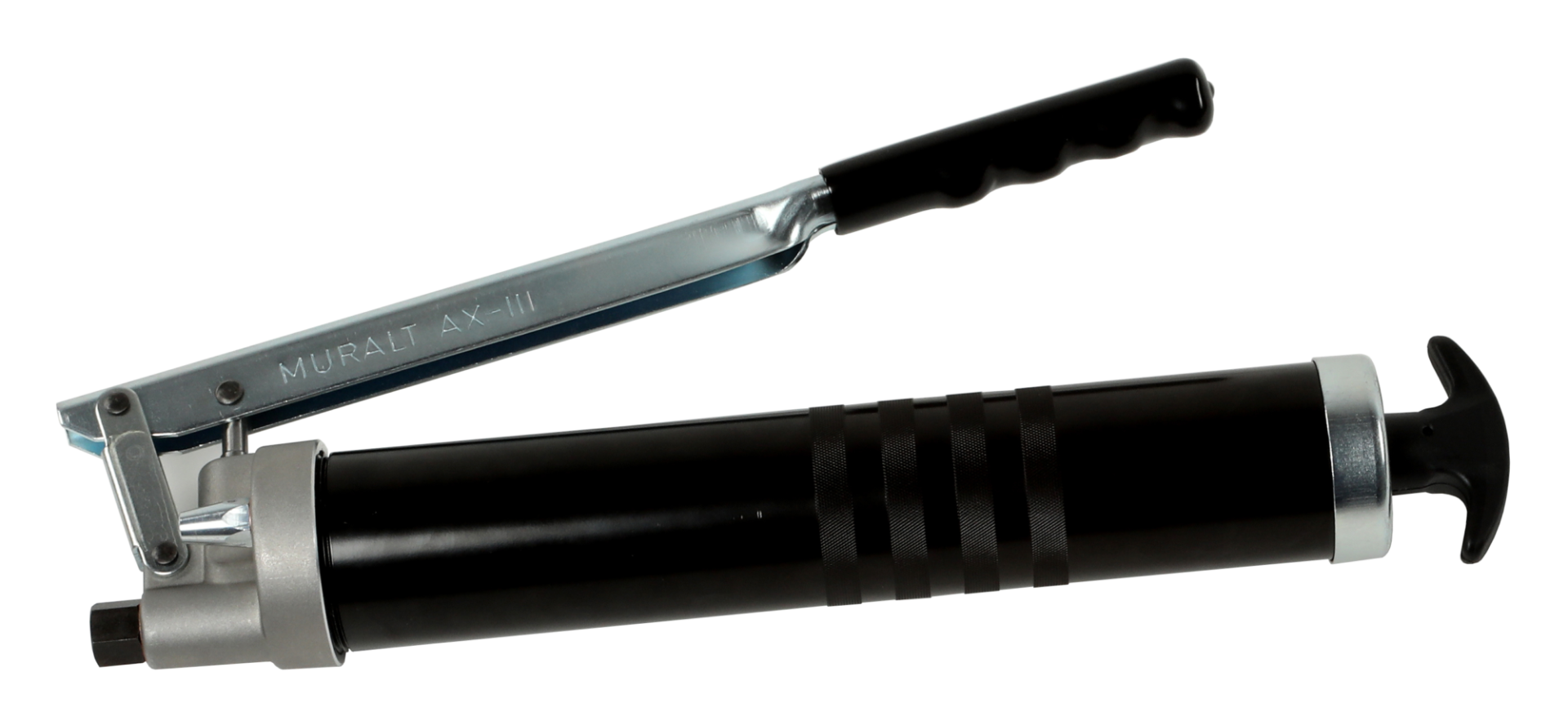

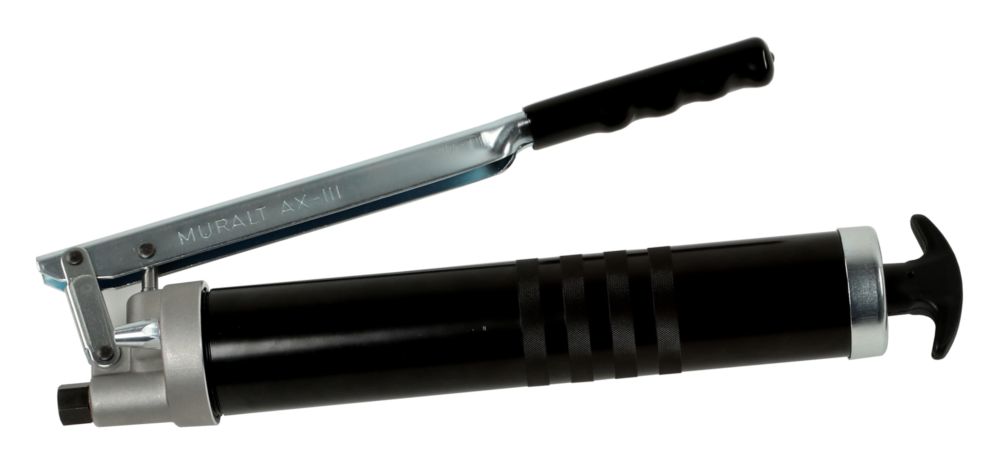

Diese Handhebelpresse MURALT AX-III 400/500 cm3 ist ideal für grossen Schmiereinsatz in der Montage und im Serviceunterhalt sowie als Zubehör für Werkzeugmaschinen.
Anschluss Medium Ausgang: M10x 1 Innengewinde.

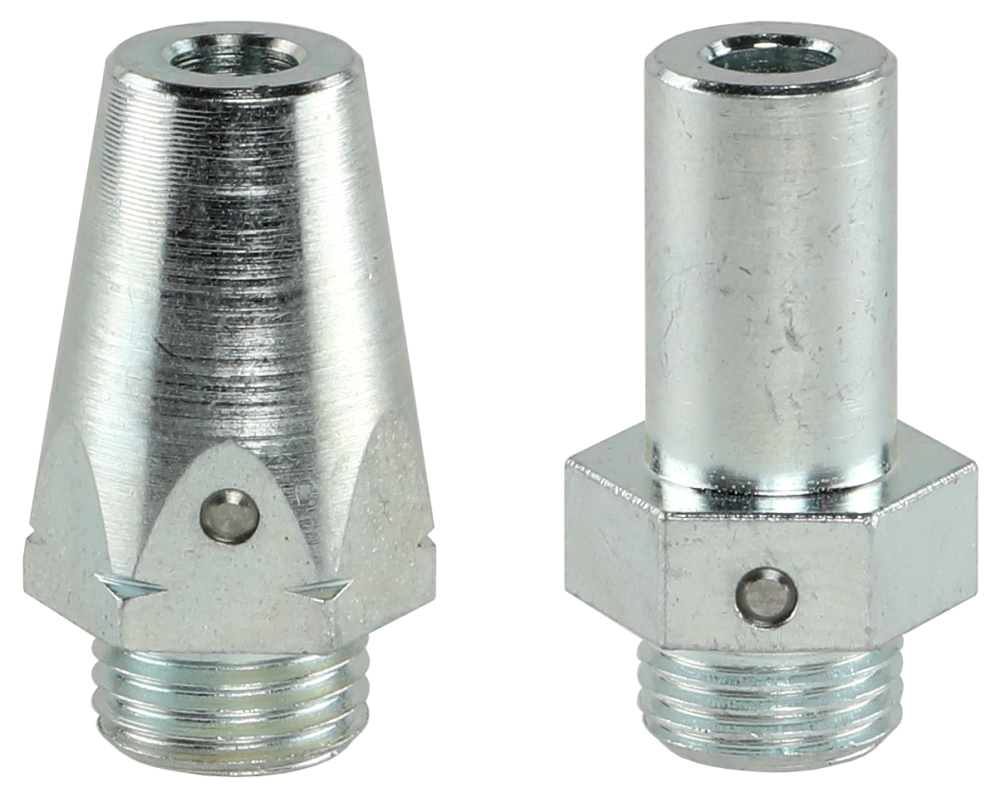

Die Handhebelpresse, Art.-Nr. 3754200, ist mit einem auswechselbaren konischen Einfüllstutzen mit integriertem Rückschlagventil ausgestattet.
Die Handhebelpresse, Art.-Nr. 3754300, ist dagegen mit einem zylindrischen Einfüllstutzen nach DIN 1283, ebenfalls mit integriertem Rückschlagventil, bestückt.
Beide Modellen eignen sich hervorragend für separates Befüllen mit manuellem oder druckluftbetriebenem Abfüllgerät.
| Inhalt Zylinder [cm3] | Bauform | Einfüllstutzen | Anschluss Medium Ausgang | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
400 / 500 | Kolbenstange | Konisch | M10 x 1 Innengewinde | Standard | 3754200 |
400 / 500 | Kolbenstange | Zylindrisch DIN 1283 | M10 x 1 Innengewinde | Standard | 3754300 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Dichtungssatz'' und ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
Pressenkopf komplett mit Einfüllstutzen konisch | 0006176 |
Pressenkopf komplett mit Einfüllstutzen zylindrisch DIN 1283 | 0006159 |
Kolbenstange komplett | 3819504 |
Zylinder komplett | 3819500 |
Dichtungssatz Zylinder | 3083200 |
Inhalt Zylinder [cm3]
400 / 500
Inhalt Zylinder [cm3]
58
Zylinder Wandstärke [mm]
1.5
Zylinderlänge [mm]
300
Befüllung mit 400 g Fettkartuschen DIN 1284
JA
Befüllung von Hand oder mit Abfüllgerät
JA / 500 g
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 2 / 5'000 mPa.s
Fördermenge pro Hub [cm3]
1.4
Betriebsdruck [bar]
400
Max. Druck [bar]
600
Anschluss Medium Ausgang Innengewinde
M10 x 1
Anschluss Einfüllstutzen "F" Innengewinde
G 1/8''
Anschluss Entlüftung "E" Innengewinde
M8 x 1
Min. / max. Betriebstemperatur [°C]
10 / 40
Gewicht [kg]
1.674
Massblatt Handhebelpresse 3754200
Massblatt Handhebelpresse 3754300
Ersatzteilliste Handhebelpresse 3754200
Ersatzteilliste Handhebelpresse 3754300
Ersatzteilliste Pressekopf 0006176
Ersatzteilliste Pressekopf 0006159
Ersatzteilliste Kolbenstange komplett 3819504
Ersatzteilliste Zylinder 3819500
Dichtungssatz Zylinder 3083200
Gebrauchsanweisung MURALT AX-III 400/500 cm3
