Produktinformation

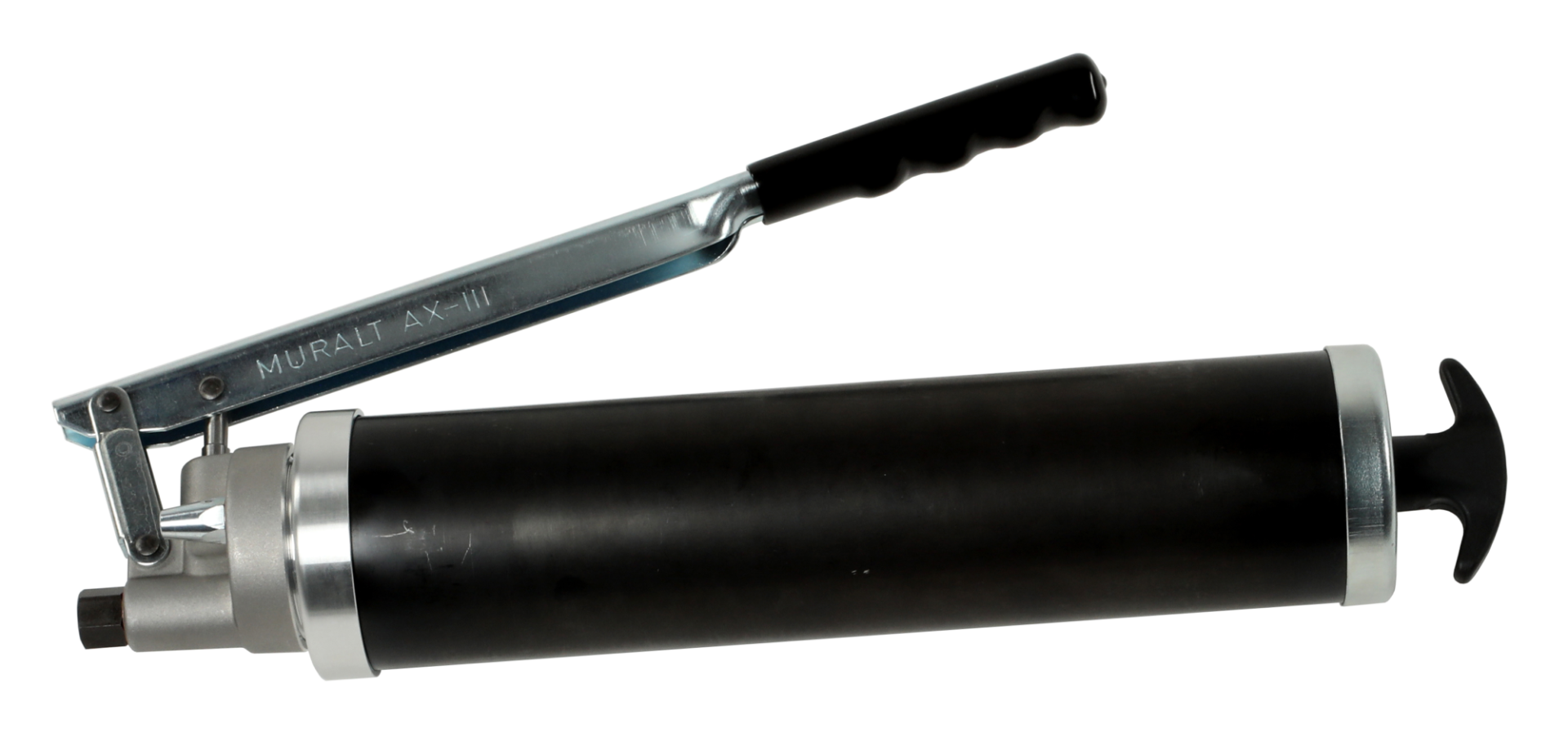

Diese Handhebelpresse MURALT AX-III 1300 cm3 ist ausgestattet mit einer starken Feder und Kette mit Umlenkrolle (Flaschenzug = halber Kraftaufwand) - ideal auch für zähen Schmierstoff (bis NLGI 3) ohne Funktionseinschränkung.
Gut geeignet auch für grosse Schmierstoffmengen pro Einsatz. Z.B. bei Bahnen, Mobilkranen und im Serviceunterhalt.
Handhebelpresse Art.-Nr. 3754600 Anschluss Medium Ausgang: G 1/8" Innengewinde.
Handhebelpresse Art.-Nr. 3754800 Anschluss Medium Ausgang: M10 x 1 Innengewinde.

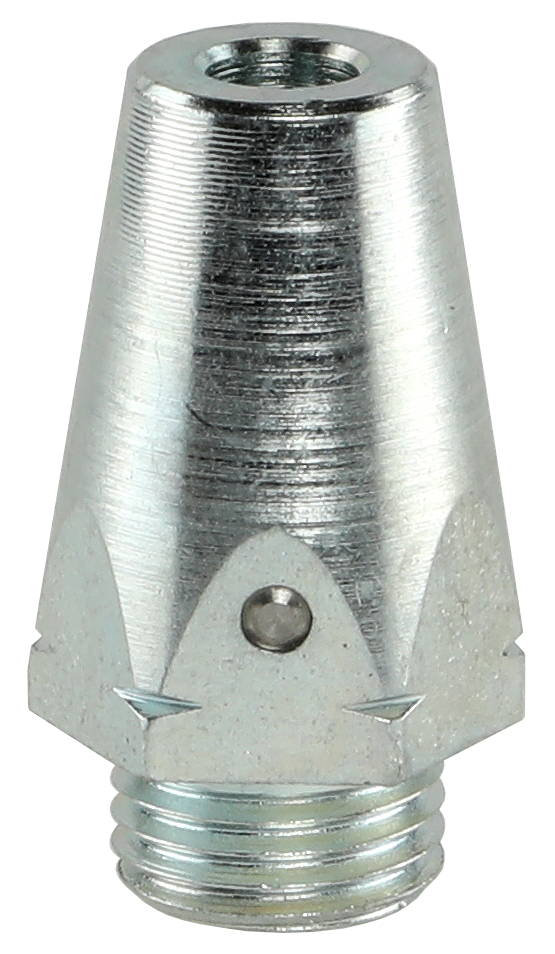

Diese Handhebelpressen sind ausgerüstet mit einem auswechselbaren konischen Einfüllstutzen mit integrierten Rückschlagventil.
Gut geeignet für separates Befüllen mit manuellem oder druckluftbetriebenem Abfüllgerät.
| Inhalt Zylinder [cm3] | Bauform | Einfüllstutzen | Anschluss Medium Ausgang | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
1300 | Kette mit Umlenkrolle | Konisch | G 1/8'' Innengewinde | Standard | 3754600 |
1300 | Kette mit Umlenkrolle | Konisch | M10 x 1 Innengewinde | Standard | 3754800 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Dichtungssatz'' und ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
Pressenkopf komplett | 0006158 |
Zylinder komplett | 3831000 |
Dichtungssatz Zylinder | 3083400 |
| Handhebelpresse MURALT AX-III 1300 cm3 | Anschluss G 1/8" | Anschluss M10 x 1 |
|---|---|---|
Artikel-Nr. | 3754600 | 3754800 |
Inhalt Zylinder [cm3] | 1300 | 1300 |
Zylinder Aussendurchmesser [mm] | 80 | 80 |
Zylinder Wandstärke [mm] | 2.0 | 2.0 |
Zylinderlänge [mm] | 330 | 330 |
Befüllung mit 400 g Fettkartuschen DIN 1284 | NEIN | NEIN |
Befüllung von Hand oder mit Abfüllgerät | JA / 1300 g | JA / 1300 g |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5'000 mPa.s | Schmierstoffe bis NLGI 3 / 5'000 mPa.s |
Fördermenge pro Hub [cm3] | 1.4 | 1.4 |
Betriebsdruck [bar] | 400 | 400 |
Max. Druck [bar] | 600 | 600 |
Anschluss Medium Ausgang Innengewinde | G 1/8'' | M10 x 1 |
Anschluss Einfüllstutzen "F" Innengewinde | G 1/8'' | G 1/8'' |
Anschluss Entlüftung "E" Innengewinde | M8 x 1 | M8 x 1 |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 |
Gewicht [kg] | 2.775 | 2.775 |
Massblatt Handhebelpresse 3754600
Massblatt Handhebelpresse 3754800
Ersatzteilliste Handhebelpresse 3754600
Ersatzteilliste Handhebelpresse 3754800
Ersatzteilliste Pressekopf 0006158
Dichtungssatz Zylinder 3083400
Gebrauchsanweisung MURALT AX-III / 1300 cm3
3D Daten Handhebelpresse 3754600
stp
