Produktinformation

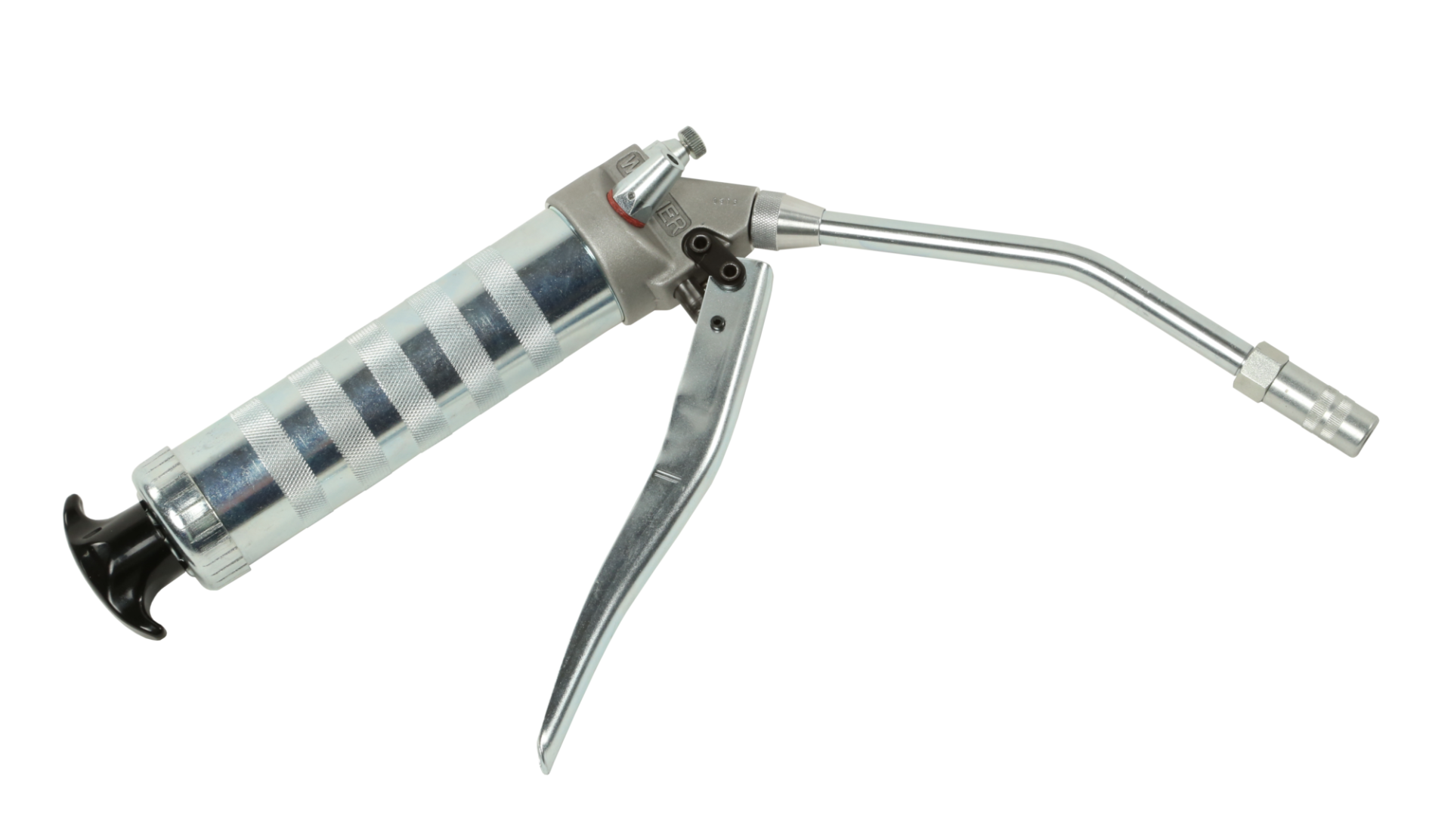

Die Kleine Einhandpresse, Art.-Nr. 3095300, ist mit einem auswechselbaren konischen Einfüllstutzen mit integriertem Rückschlagventil ausgestattet.
Die Kleine Einhandpresse, Art.-Nr. 3095200, ist dagegen mit einem zylindrischen Einfüllstutzen nach DIN 1283, ebenfalls mit integriertem Rückschlagventil, bestückt.
Beide Modellen eignen sich hervorragend für separates Befüllen mit manuellem oder druckluftbetriebenem Abfüllgerät.
| Inhalt Zylinder [cm3] | Bauform | Einfüllstutzen | Anschluss Medium Ausgang | SET Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
120 | Kettenzug | Zylindrisch
DIN 1283 | G 1/8'' Innengewinde | Zerkrohr mit Mundstück | 3095200 |
120 | Kettenzug | Konisch | G 1/8'' Innengewinde | Zerkrohr mit Mundstück | 3095300 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Dichtungssatz'' und ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
Pressenkopf komplett mit Einfüllstutzen zylindrisch DIN 1283 | 0005719 |
Pressenkopf komplett mit Einfüllstutzen konisch | 0005649 |
Zylinder komplett | 3078200 |
Dichtungssatz | 3083000 |
Inhalt Zylinder [cm3]
120
Inhalt Zylinder [cm3]
40
Zylinder Wandstärke [mm]
1.5
Zylinderlänge [mm]
150
Befüllung von Hand oder mit Abfüllgerät
JA / 120 g
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 2 / 5'000 mPa.s
Fördermenge pro Hub [cm3]
0.5
Betriebsdruck [bar]
400
Max. Druck [bar]
600
Anschluss Medium Ausgang Innengewinde
G 1/8''
Anschluss Einfüllstutzen "F" Innengewinde
G 1/8''
Anschluss Entlüftung "E" Innengewinde
G 1/8''
Min. / max. Betriebstemperatur [°C]
10/40
Gewicht [kg]
0.664
Massblatt Einhandpresse 3095200
Massblatt Einhandpresse 3095300
Ersatzteilliste Einhandpresse 3095200
Ersatzteilliste Einhandpresse 3095300
Ersatzteilliste Pressekopf 0005719
Ersatzteilliste Pressekopf 0005649
Dichtungssatz 3083000
Gebrauchsanweisung mINI WANNER® 120 cm3
3D Daten Einhandpresse 3095300
stp
