Produktinformation
Das Druckluft-Fettversorgungssysteme mINI vom Typ S ist die ideale und kostengünstige Anlage, um teure Schmierstoffe, auch Silikonfette und -Öle, aus Kleingebinden zu fördern.
Die Pumpe kann mittels eines Hochdruckschlauchs mit integrierter Luftleitung einfach, schnell und direkt an die ABNOX Dosierventile angeschlossen werden.
Die Höhenarretierung und Folgeplatte mit Entlüftung ermöglicht einen leichten Gebindewechsel.
Das Fettversorgungssystem mINI mit einer Druckübersetzung von 25:1 ist ideal einsetzbar als Zuführpumpe für ABNOX Dosierventile oder als Um- und Abfüllsystem.
Dieses Pumpsystem mINI besteht aus einer Druckluft-Fettpumpe und einem Pumpenständer.
Getrennt zum Fettversorgungssystem erfolgt die Auswahl der Folgeplatte nach Gebindegrösse (siehe Zubehör).
ABNOX Fettversorgungssysteme 1-5 kg zeichnen sich aus durch:
• Kompakte Bauform
• Förderung direkt aus dem Originalgebinde
• Lange Lebensdauer
• Perfekt aufeinander abgestimmte Komponenten
• Als lokale Förderpumpe einsetzbar
• Austauschbare Folgeplatte und Abstreifer
• Einfache akustische Meldung „Fass leer“ mit Pumpenstop (als Option)
Bitte geben Sie uns bei der Bestellung den Innen-Ø oben und unten und die Höhe Ihres Gebinde sowie den Typ des eingesetzten Schmierstoffs an.
Achtung:
Beim Gebinde umlaufende Bördelung beachten!

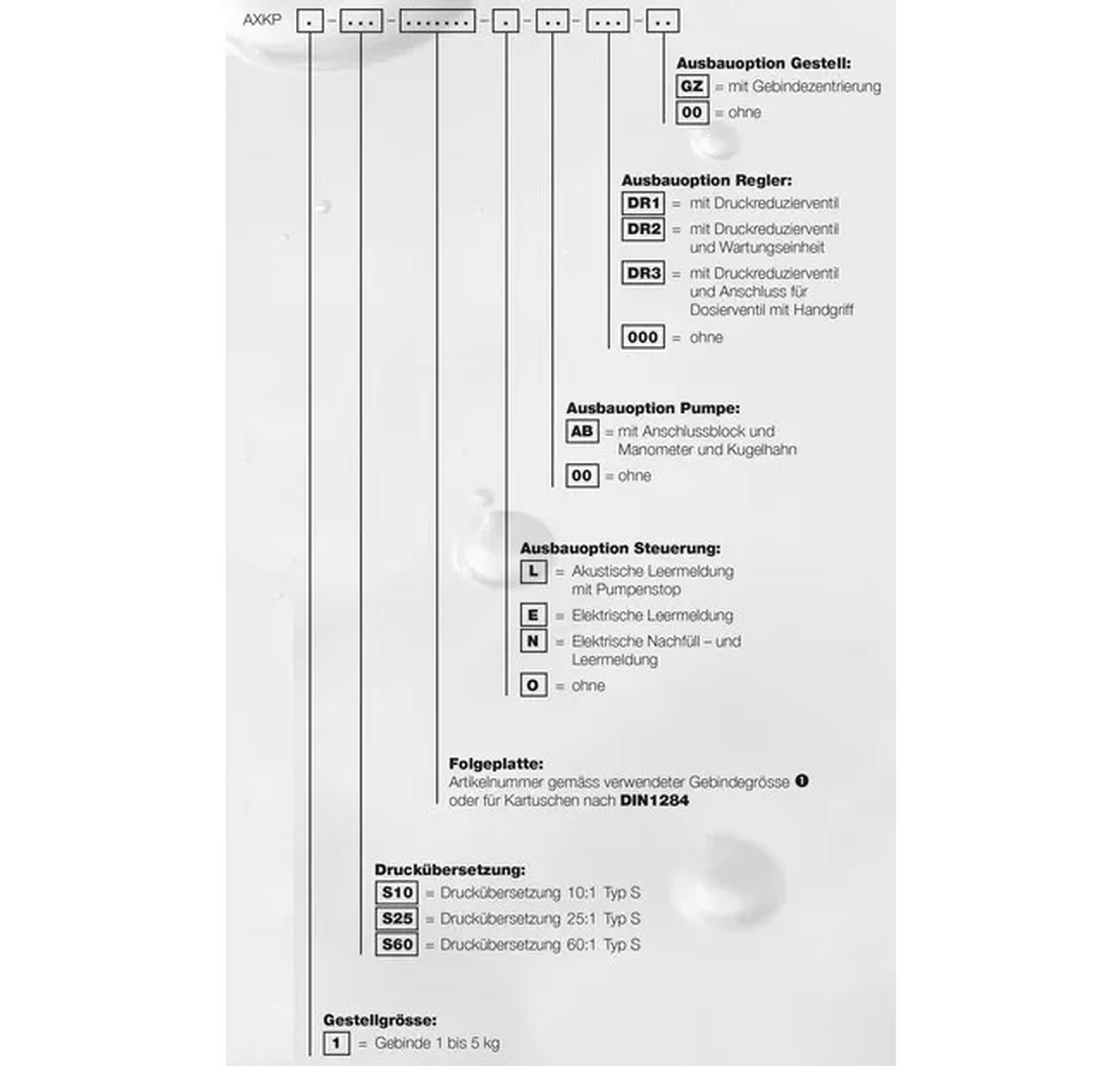

| Ausbauoptionen | Artikel Nr. | Anzahl |
|---|---|---|
Set Gebindezentrierung ''GZ'' | 4068300 | 1 Stück |
Druckreduzierventil 0-10 bar ''DR1'' | 4828500 | 1 Stück |
Druckreduzierventil 0-10 bar mit Wasserabscheider (Wartungseinheit) ''DR2'' | 0000920 | 1 Stück |
Druckreduzierventil 0-10 bar mit zusätzlichem Druckanschluss für Dosierventil mit Handgriff ''DR3'' | 4230700 | 1 Stück |
Akustische Leermeldung mit Pumpenstopp ''L'' | 4068500 | 1 Stück |
Elektrische Leermeldung ''E'' | 4068410 | 1 Stück |
Elektrische Nachfüll- und Leermeldung ''N'' | 4068420 | 1 Stück |
Anschlussblock G 1/4'' mit Manometer 400 bar und Kugelhahn zur Entlüftung ''AB'' | 4082001 | 1 Stück |
Verteiler 5-Fach mit Armaturen G 1/4'' | 4080501 | 1 Stück |
Gebinde Innendurchmesser [mm]
80 - 210
Gebindehöhe [mm]
285
Ansaugrohrdurchmesser [mm]
32
Bemerkung
Diese Druckluft Fettpumpe vom Typ S eignet sich auch für Silikon-Fette und -Öle mit einer Viskosität bis 60'000 cST, ausgenommen aushärtbare und abrasive Medien und Füllstoffe!
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 500'000 m Pa s
Förderleistung am Pumpenausgang [cm3/min]
1295
Fördermenge pro Doppelhub [cm3]
17
Min. / max. Arbeitsdruck Medium Eingang [bar]
2/10
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
144
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
233
Anschluss Innengewinde
G 1/4''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Max. Luftverbrauch [l/min.]
217
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
2/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
