Produktinformation

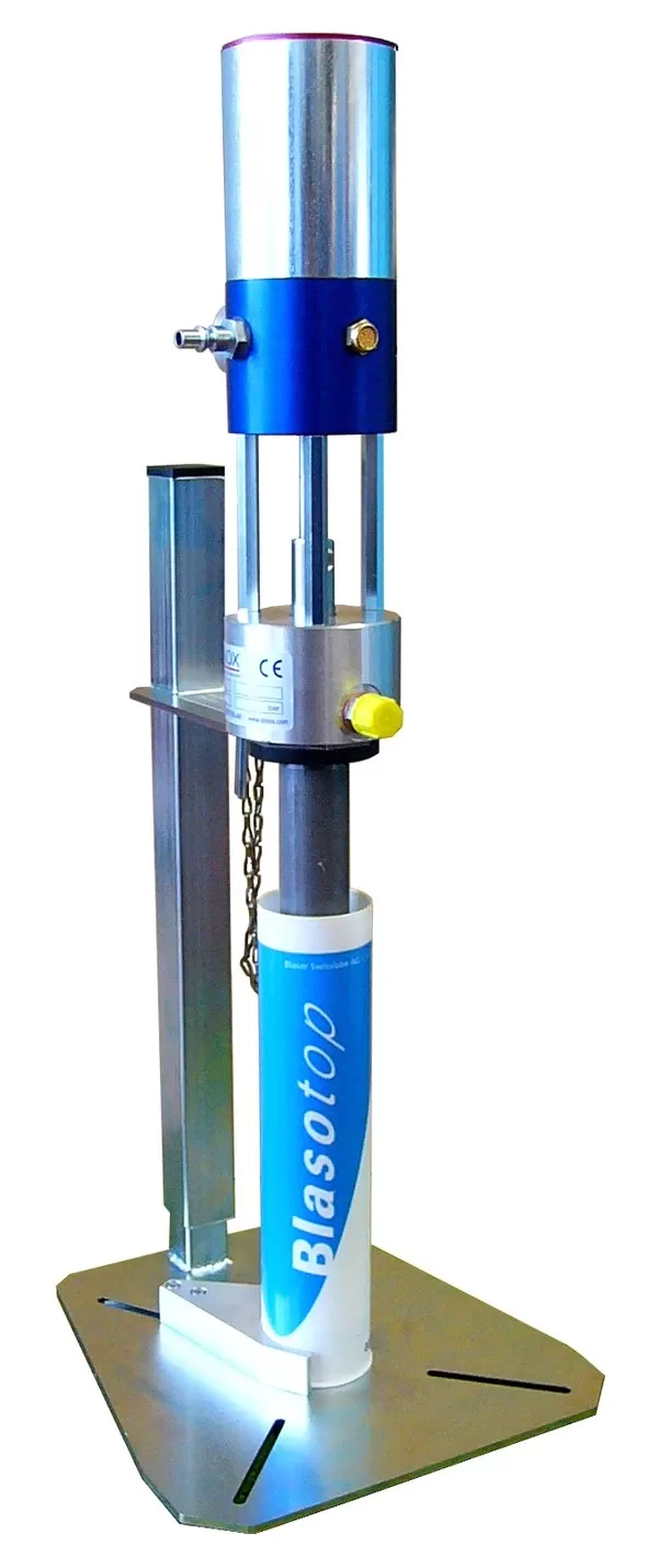

Die Druckluft-Fettversorgungssysteme mINI 10:1 vom Typ S sind die idealen und kostengünstigen Anlagen, um teure Schmierstoffe, auch Silikonfette und -Öle, direkt aus 400 g DIN-Kartuschen (DIN 1284) zu fördern.
Die Pumpe kann mittels eines Hochdruckschlauchs mit integrierter Luftleitung einfach, schnell und direkt an die ABNOX Dosierventile angeschlossen werden.
Die Höhenarretierung ermöglicht einen leichten Kartuschenwechsel.
ABNOX Fettversorgungssysteme für DIN-Kartuschen (DIN 1284) zeichnen sich aus durch:
• Kompakte Bauform
• Förderung direkt aus Originalkartusche DIN 1284
• Lange Lebensdauer
• Perfekt aufeinander abgestimmte Komponenten
• Als lokale Förderpumpe einsetzbar
• Einfache akustische Meldung „Fass leer“ mit Pumpenstop (als Option)
| Ausbauoptionen | Artikel Nr. | Anzahl |
|---|---|---|
Druckreduzierventil 0-10 bar ''DR1'' | 4828500 | 1 Stück |
Druckreduzierventil 0-10 bar mit Wasserabscheider (Wartungseinheit) ''DR2'' | 0000920 | 1 Stück |
Druckreduzierventil 0-10 bar mit zusätzlichem Druckanschluss für Dosierventil mit Handgriff ''DR3'' | 4230700 | 1 Stück |
Akustische Leermeldung mit Pumpenstopp ''L'' | 4068500 | 1 Stück |
Elektrische Leermeldung ''E'' | 4068410 | 1 Stück |
Elektrische Nachfüll- und Leermeldung ''N'' | 4068420 | 1 Stück |
Anschlussblock G 1/4'' mit Manometer 400 bar und Kugelhahn zur Entlüftung ''AB'' | 4082001 | 1 Stück |
Verteiler 5-Fach mit Armaturen G 1/4'' | 4080501 | 1 Stück |

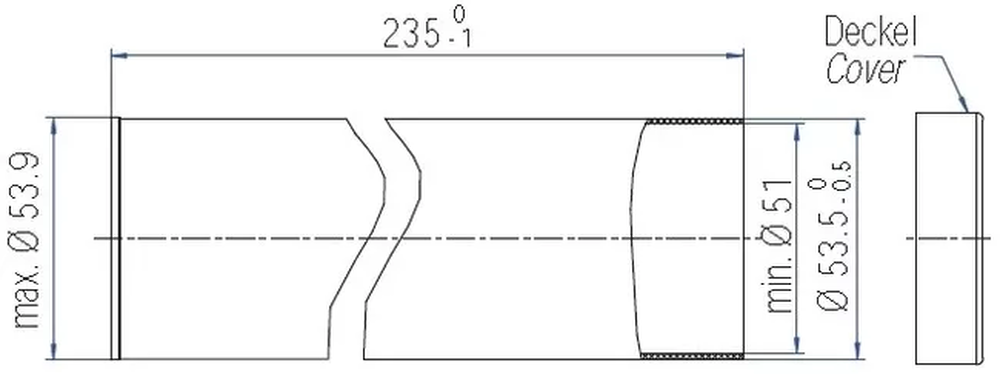

Gebinde Innendurchmesser [mm]
51
Gebindehöhe [mm]
235
Ansaugrohrdurchmesser [mm]
32
Bemerkung
Diese Druckluft Fettpumpe vom Typ S eignet sich auch für Silikon-Fette und -Öle mit einer Viskosität bis 60'000 cST, ausgenommen aushärtbare und abrasive Medien und Füllstoffe!
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 500'000 m Pa s
Förderleistung am Pumpenausgang [cm3/min]
1720
Fördermenge pro Doppelhub [cm3]
16
Min. / max. Arbeitsdruck Medium Eingang [bar]
2/10
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
60
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
100
Anschluss Innengewinde
G 1/4''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Max. Luftverbrauch [l/min.]
150
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
2/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
