Produktinformation
Das Druckluft-Fettversorgungssysteme mINI ist die ideale und kostengünstige Anlage, um teure Schmierstoffe aus Kleingebinden zu fördern.
Das Fettversorgungssystem mINI mit einer Druckübersetzung von 20:1 ist ideal einsetzbar als Zuführpumpe für ABNOX Dosierventile oder als Um- und Abfüllsystem. Die Pumpe kann mittels eines Hochdruckschlauchs mit integrierter Luftleitung einfach, schnell und direkt an die ABNOX Dosierventile angeschlossen werden.

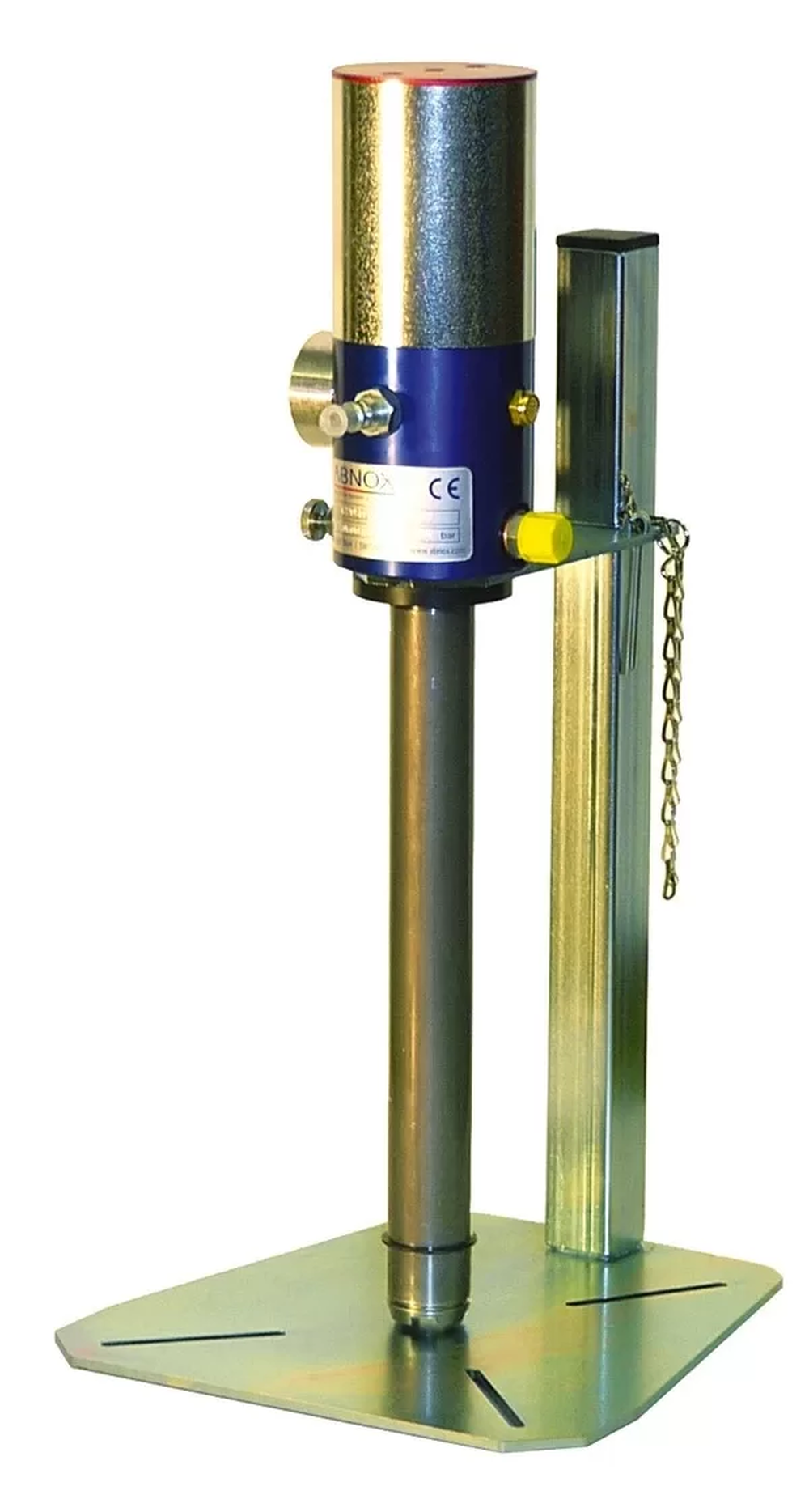

Das Fettversorgunssystem mINI besteht aus einer Druckluft-Fettpumpe und einem Pumpenständer.
Die Höhenarretierung und Folgeplatte mit Entlüftung ermöglicht einen leichten Gebindewechsel.
Getrennt zum Fettversorgungssystem erfolgt die Auswahl der Folgeplatte nach Gebindegrösse (siehe Zubehör).
Fettversorgungssystem mit Ausbauoption akustische Leermeldung mit Pumpenstop und Folgeplatte.
Bitte geben Sie uns bei der Bestellung den Innen-Ø oben und unten und die Höhe Ihres Gebinde sowie den Typ des eingesetzten Schmierstoffs an.
Achtung:
Beim Gebinde umlaufende Bördelung beachten!
| Ausbauoptionen | Artikel Nr. | Anzahl |
|---|---|---|
Set Gebindezentrierung | 4068300 | 1 Stück |
Druckreduzierventil 0-10 bar | 4828500 | 1 Stück |
Druckreduzierventil 0-10 bar mit Wasserabscheider (Wartungseinheit) | 0000920 | 1 Stück |
Druckreduzierventil 0-10 bar mit zusätzlichem Druckanschluss für Dosierventil mit Handgriff | 4230700 | 1 Stück |
Akustische Leermeldung mit Pumpenstopp | 4068500 | 1 Stück |
Elektrische Leermeldung | 4068410 | 1 Stück |
Anschlussblock G 1/4'' mit Manometer 400 bar und Kugelhahn zur Entlüftung | 4082001 | 1 Stück |
Verteiler 5-Fach mit Armaturen G 1/4'' | 4080501 | 1 Stück |
Gebinde Innendurchmesser [mm]
80 - 210
Gebindehöhe [mm]
285
Ansaugrohrdurchmesser [mm]
32
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 500'000 m Pa s
Förderleistung am Pumpenausgang [cm3/min]
890
Fördermenge pro Doppelhub [cm3]
7.5
Min. / max. Arbeitsdruck Medium Eingang [bar]
2/10
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
115
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
191
Anschluss Innengewinde
G 1/4''
Anschluss Medium Ausgang Aussengewinde
G 1/4''
Max. Luftverbrauch [l/min.]
150
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
2/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
