Produktinformation

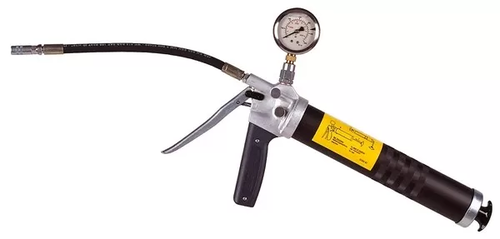

Hochdruck Einhandpresse mit Manometer für das Spannen von Werkzeugen und Messerköpfen
Moderne Spannsysteme werden mehr und mehr mit Hydraulik ausgerüstet.
Messerköpfe und Zerspannungswerkzeuge werden hydraulisch gespannt.
Ein im Werkzeug integrierter Druckraum wird mittels Fett oder Öl unter Druck gesetzt, so dass das Werkzeug zum Beispiel auf die Welle der Maschine gepresst wird.
Diese Art der Spannung ermöglicht es, hohe Drehmomente zu übertragen und eine genaue zentrische Spannung zu erreichen.
Wichtiger Hinweis:
Die Temperatur hat einen grossen Einfluss bei der Drucksetzung am Spannwerkzeug und bei der Auswahl der Hochdruck Einhandpresse.
Wenn die Temperatur sinkt, fällt auch der Druck ab und umgekehrt. Insbesondere bei starken Temperaturschankungen von mehr als 30°C kann ein erneutes Drucksetzen beim Spannwerkzeug erforderlich werden. Regelmässige Kontrollen müssen durchgeführt werden.
ABNOX Hochdruck Handhebelpresse zeichnet sich aus durch:
- Sichere und einfache Bedienung durch ergonomischen Handgriff
- Präzises und schonendes Arbeiten dank Rückschlag-, Entlüftungs- und Druckablassventil
- Erzeugt hohe Spannkräfte ohne Fremdenergie
- Leichtes und sauberes Entkuppeln vom Nippel dank Druckablass und integriertem Fettrücklauf
- Manometer als Kontrollwerkzeug für sicheres Spannen und Prüfen des Druckes im Spannsystem
| Spezifikation | Artikel Nr. | Anzahl |
|---|---|---|
Hochdruckschlauch 700 bar, Länge = 325 mm, Anschluss G 1/8'' | 3514300 | 1 Stück |
4-Backen Hydraulikmundstück EXCELLENT, Aussen Ø 14 mm, Länge = 40 mm | 3659000 | 1 Stück |
Manometer Skala 0 - 400 bar | 8374701 | 1 Stück |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
Pressenkopf kpl. | 3373200 |
Zylinder kpl. | 3828000 |
Ersatzteil-Set kpl. | 3379600 |
Inhalt Zylinder [cm3]
400
Inhalt Zylinder [cm3]
58
Zylinder Wandstärke [mm]
1.5
Zylinderlänge [mm]
300
Befüllung mit 400 g Fettkartuschen DIN 1284
JA
Befüllung mit Abfüllgerät
NEIN
Bemerkung
400 g Kartusche DIN 1284 Für die ABNOX handbetriebene Abschmiergeräte (MURALT AX-III, ABNOX WANNER und AX-400) und Hochdruck Einhandpressen in der Ausführung mit dem Zylinder (Schmierstoffbehälter) 400 cm3 können nur 400 g Kartuschen verwendet werden, welche die nachfolgenden Abmessungen nach der Norm DIN 1284 erfüllen.
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 5000 m Pa.s
Fördermenge pro Hub [cm3]
0.3
Betriebsdruck [bar]
300
Max. Druck [bar]
400
Ausführung Manometerskala [bar]
0 - 400
Anschluss Medium Ausgang Innengewinde
G 1/8''
Anschluss Manometer "M" Innengewinde
G 1/4''
Anschluss Entlüftung "E" Innengewinde
M8 x 1
Min. / max. Betriebstemperatur [°C]
10/40
Gewicht [kg]
1.960
