Produktinformation

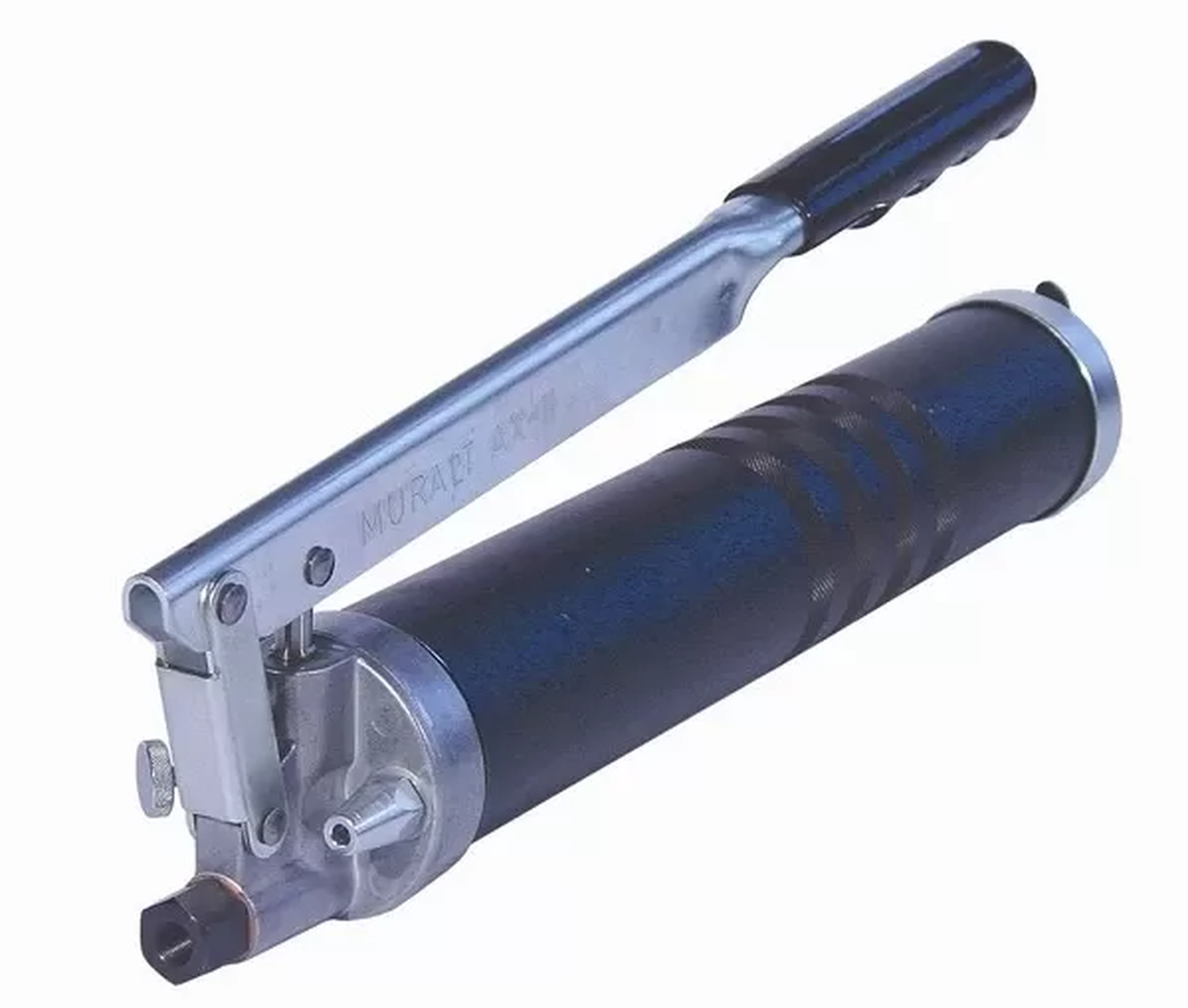

ABNOX Handhebelpresse MURALT AX-III zeichnet sich aus durch:
Einsatz für Schmierstoffe (Fett)
Pressenkopf aus hochwertigem Aluminium gesenkgeschmiedet
Keine Scheinschmierung und Austritt des Mediums dank hoher Passgenauigkeit zwischen Kolben und Pressenkopf
Ermöglicht auch bei starkem Gegendruck einen variablen Abschmierdruck bei gleichmässigem Kraftaufwand
Leistung nach 100‘000 Betätigungen unverändert. Der max. Druck kann auch nach 100‘000 Pumpbewegungen problemlos erreicht werden
Modell mit Zylinder 400/500 cm3 eignen sich für den Einsatz von Kartuschen DIN 1284 und haben ein spezielles Innenleben im Zylinder für sichere Abstützung der Kartuschen
Bei Befüllung des Schmierstoffes ist das Kehren der Kolbendichtung (Manschette) im Zylinder nicht erforderlich
Konzipiert für den rauen Einsatz. Robuster und starkwandiger Zylinder mit starker rutschsicherer Kordelung - sicherer Griff
Baukastensystem - Bei allen Handhebelpressen MURALT wird der jeweils gleiche Zylinder wie bei den Einhandpressen ABNOX WANNER® verwendet
Grössere Arbeitssicherheit dank abrutschsicherem Handgriff am Pressenhebel
Anschluss Ausgang Medium mit Rückschlagventil, verhindert das Zurückweichen des Mediums in den Pressenkopf
Schnellentlüftung, durch eine halbe Drehung des Knopfes am Entlüftungsventils
Kompletter Ersatzteildienst
Vollständig zerlegbar – ermöglicht problemlose Reinigung und Wartung
3 Jahre Garantie
Verpackt in solider Kartonschachtel
Ersatzteile:
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
| Dichtungssatz | 3083200 |
| Pressenkopf kpl. | 3750012 |
| Zylinder kpl. | 3819500 |
| Kolbenstange kpl. | 3819504 |
Inhalt Zylinder [cm3]
400 / 500
Inhalt Zylinder [cm3]
58
Zylinder Wandstärke [mm]
1.5
Zylinderlänge [mm]
300
Befüllung mit 400 g Fettkartuschen DIN 1284
JA
Befüllung von Hand oder mit Abfüllgerät
JA / 500 g
Bemerkung
400 g Kartusche DIN 1284 Für die ABNOX handbetriebene Abschmiergeräte (MURALT AX-II, ABNOX WANNER und AX-400) in der Ausführung mit dem Zylinder (Schmierstoffbehälter) 400/500 cm3 können nur 400 g Kartuschen verwendet werden, welche die nachfolgenden Abmessungen nach der Norm DIN 1284 erfüllen.
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 2 / 5000 m Pa s.
Fördermenge pro Hub [cm3]
1.4
Betriebsdruck [bar]
400
Max. Druck [bar]
600
Anschluss Medium Eingang Innengewinde
M10 x 1
Anschluss Einfüllstutzen "F" Innengewinde
M10 x 1
Anschluss Entlüftung "E" Innengewinde
M8 x 1
Min. / max. Betriebstemperatur [°C]
10 /40
Gewicht [kg]
1.674
