Produktinformation

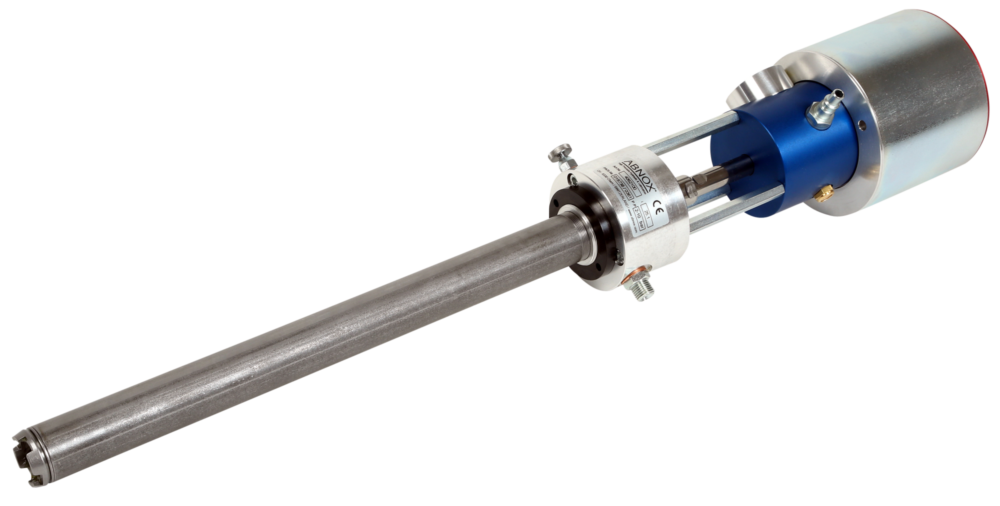

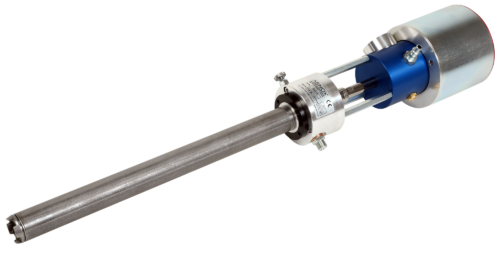

Die Druckluft-Fettpumpe 25:1 vom Typ S wird zum Fördern von mittel- bis hochviskosen Schmierstoffen eingesetzt. Diese Typ S Pumpe eignet sich auch für Silikon-Fette und -Öle mit einer Viskosität bis 60'000 cST, ausgenommen aushärtbare und abrasive Medien und Füllstoffe.
Die getrennte Bauform von Ansaugsystem und Luftmotor verhindert ein mögliches Eindringen des Mediums in den Pumpenkopf.
Diese Fettpumpe ist ideal einsetzbar als Zuführpumpe für ABNOX Dosierventile oder als Um- und Abfüllsystem.
| Gebindegrösse | Max. Gebindehöhe (mm) | Ansaugrohrlänge (mm) | Artikel-Nr. |
|---|---|---|---|
1 bis 5 kg | 280 | 288 | 4062010 |
14 bis 18 kg | 365 | 370 | 4062100 |
20 bis 25 kg | 470 | 473 | 4062200 |
50 kg | 715 | 720 | 4062300 |
180 kg | 840 | 845 | 4062400 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Dichtungssatz'' und ''Ersatzteilliste''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz Ansaugsystem | 4061900 |
Dichtungssatz Luftmotor | 4879900 |
Ansaugrohrdurchmesser [mm]
32
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 5'000 mPa.s
Förderleistung am Pumpenausgang [cm3/min]
1295
Fördermenge pro Doppelhub [cm3]
17
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
140
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
233
Anschluss Innengewinde
G 1/4''
Anschluss Medium Ausgang Aussengewinde
G 1/4''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Max. Luftverbrauch [l/min.]
217
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
2/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
