Produktinformation

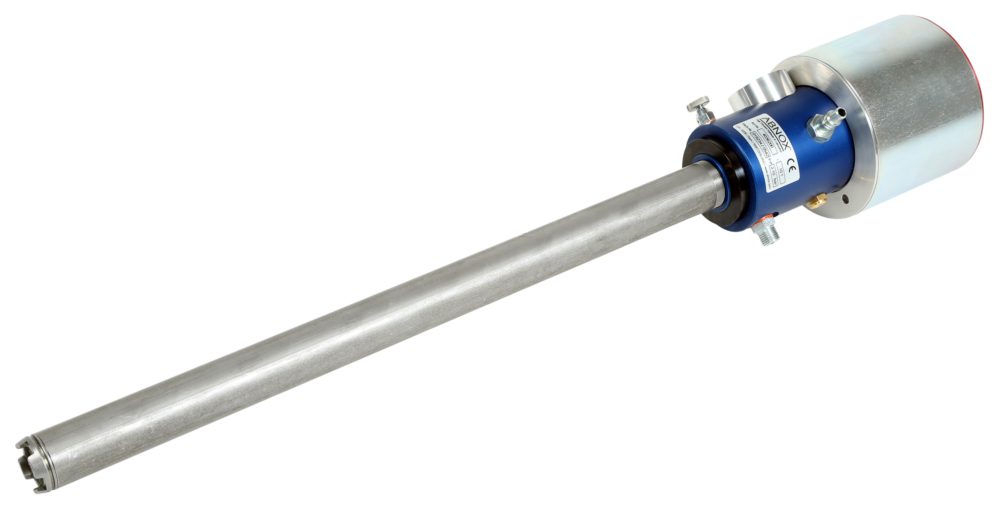

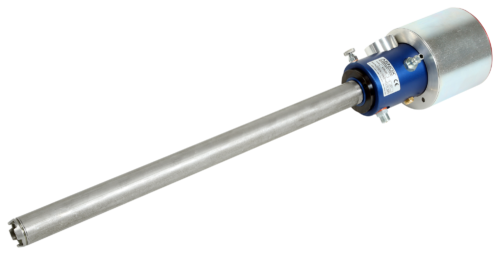

Die Druckluft-Fettpumpe mit einer Druckübersetzung von 10:1 ist ideal einsetzbar als Zuführpumpe für ABNOX Dosierventile oder als Um- und Abfüllsystem.
| Gebindegrösse | Max. Gebindehöhe (mm) | Ansaugrohrlänge (mm) | Artikel-Nr. |
|---|---|---|---|
1 bis 5 kg | 280 | 288 | 4060510 |
14 bis 18 kg | 365 | 370 | 4036100 |
20 bis 25 kg | 470 | 473 | 4036200 |
50 kg | 715 | 720 | 4036300 |
180 kg | 840 | 845 | 4036400 |
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Dichtungssatz'' und ''Ersatzteilliste''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz Luftmotor | 4879600 |
Dichtungssatz Ansaugsystem | 4039600 |
Ansaugrohrdurchmesser [mm]
32
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / 5'000 mPa.s
Förderleistung am Pumpenausgang [cm3/min]
1190
Fördermenge pro Doppelhub [cm3]
20
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
67
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
111
Anschluss Innengewinde
G 1/4''
Anschluss Medium Ausgang Aussengewinde
G 1/4''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Max. Luftverbrauch [l/min.]
217
Optimaler pneum. Betriebsdruck [bar]
6
Min. / max. pneum. Betriebsdruck [bar]
2/10
Pneumatikanschluss Innengewinde
G 1/4''
Min. / max. Betriebstemperatur [°C]
10/40
