Produktinformation

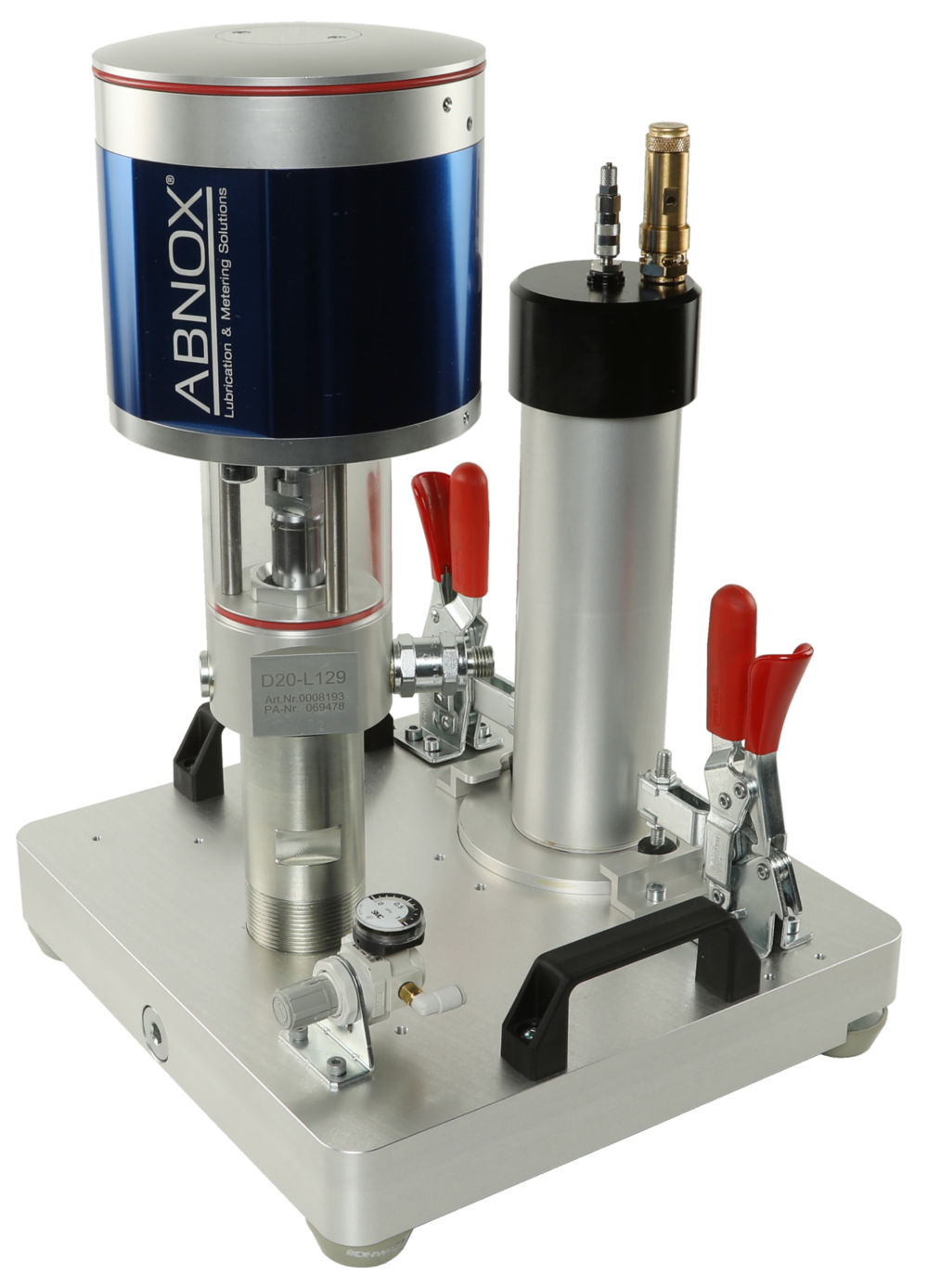

Dieses Modell eignet sich für das Fördern von Schmierstoffen aus Standard Steckkartuschen nach DIN1284.
Optional kann diese Kartuschenpumpe über ein elektrisch angesteuertes Wegeventil gestartet und gestoppt werden. Mit der ebenfalls optional erhältlichen elektrischen Leermeldung kann erkannt werden, wann die Kartusche gewechselt werden muss.
ABNOX Kartuschenpumpe AXCP1 zeichnen sich aus durch:
- Kompakte Bauform
- Förderung direkt aus Kartusche
- Einfacher und rascher Kartuschenwechsel
- Lange Lebensdauer
- Mehrere Ausbauoptionen
Bemerkung:

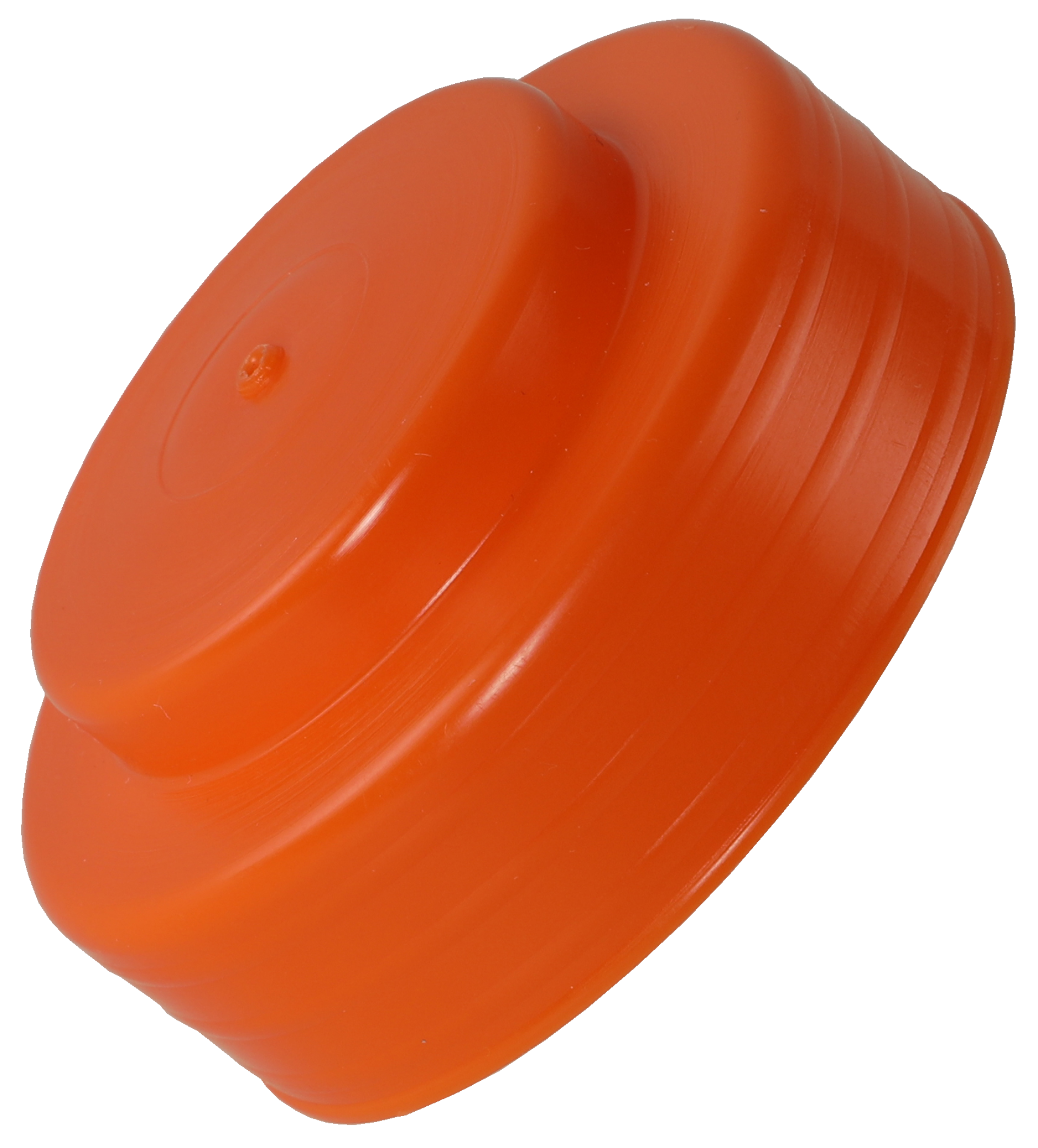

Bei einer Bestellung der Kartuschenpumpe AXCP1 ist eine 10er Packung des Einweg Fettkolbens für Kartusche DIN1284 (Art.-Nr.: 0015921) im Lieferumfang enthalten! Wir empfehlen Ihnen dieser Artikel in Ihrem System als Ersatzteil zu führen!

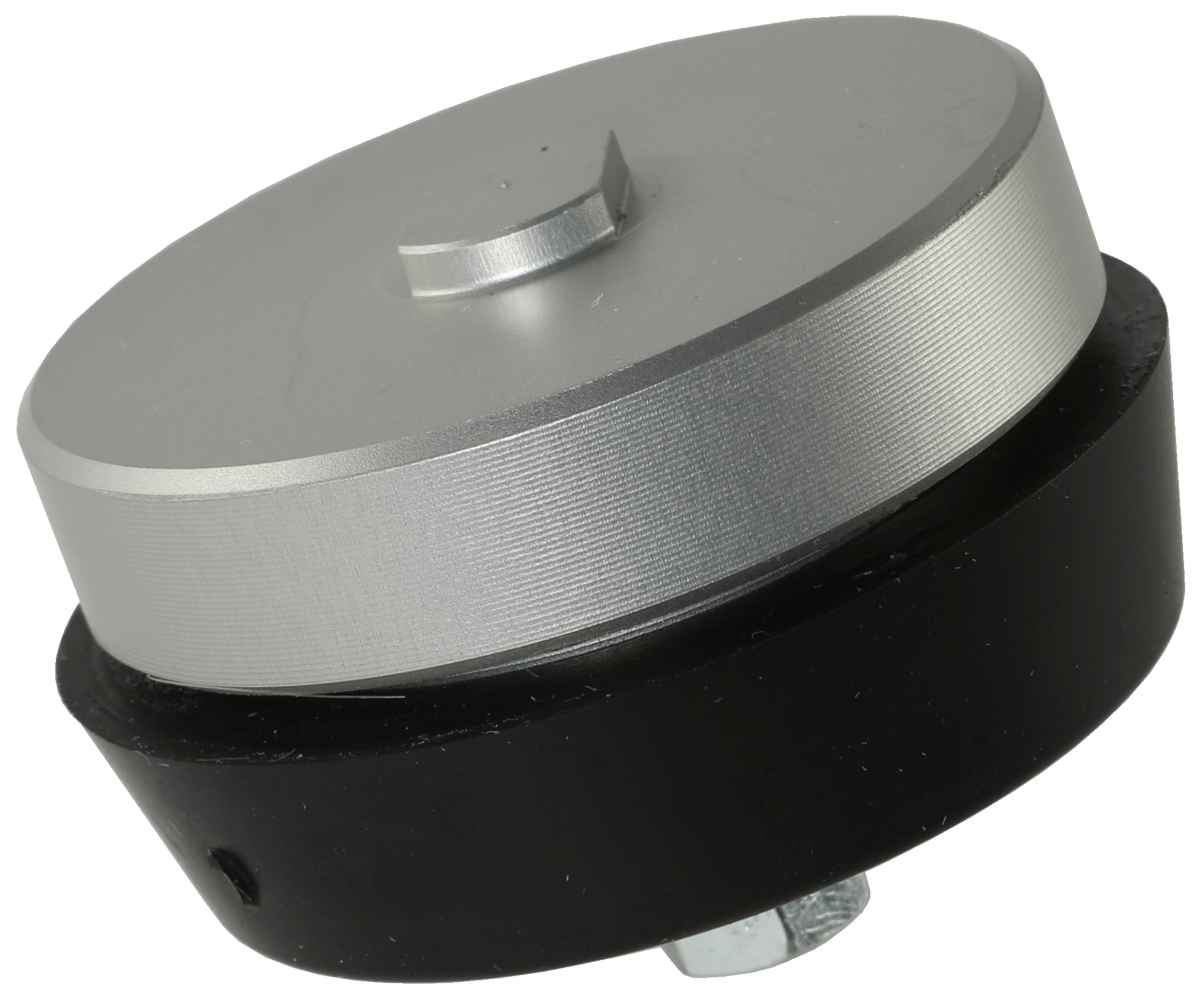

Bei Mehrfachgebrauch bieten wir zum Einweg-Fettkolben den Mehrweg-Fettkolben für Kartusche DIN1284 (Artikel-Nr. auf Anfrage) als Alternative an!
| Modell | Übersetzung | Gebindegrösse | Version | Artikel-Nr. |
|---|---|---|---|---|
AXCP1-S25-DIN1284P | 25:1 | Steckkartuschen 400 g (DIN1284) | Pneumatisch | 0014520 |
AXCP1-S60-DIN1284P | 60:1 | Steckkartuschen 400 g (DIN1284) | Pneumatisch | 0016159 |

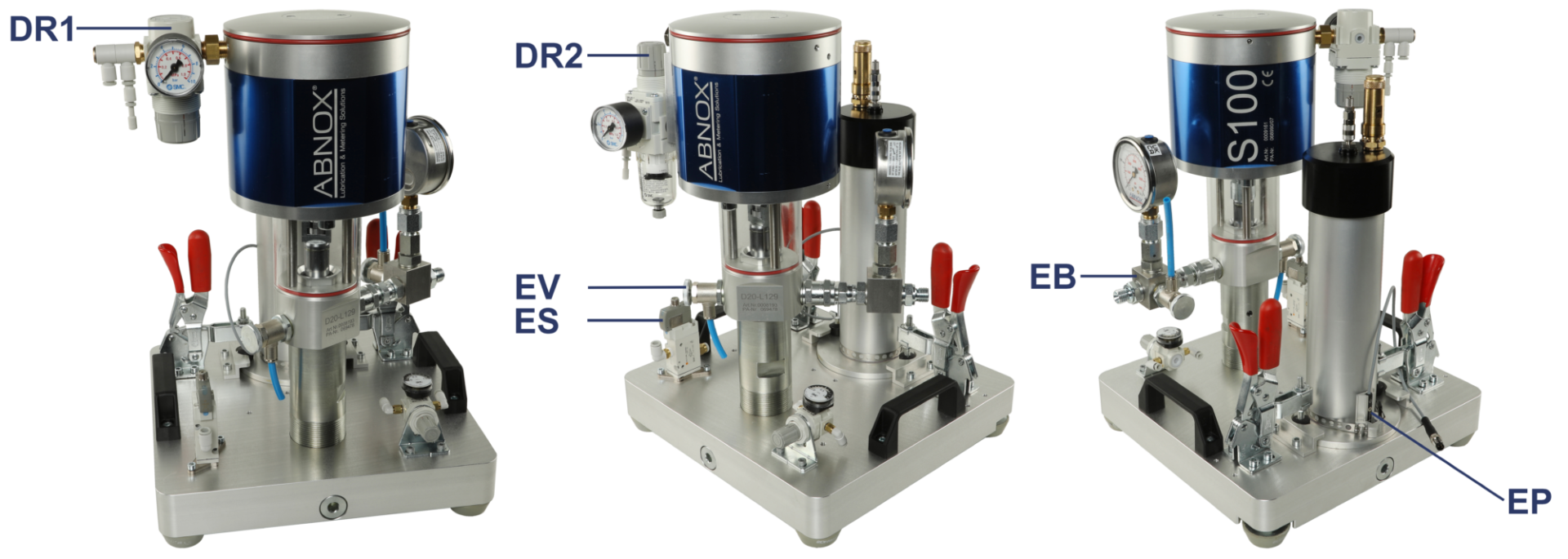

| Option | Bezeichnung | Artikel-Nr. |
|---|---|---|
ES | Externer Start 3/2-Wegeventil, elektrisch betätigt G1/4'' | 0011459 |
| DR1 | Druckreduzierventil 0-10 bar mit Armatur und Druckanschluss für Dosierventil mit Handgriff | 0008699 |
| DR2 | Druckreduzierventil 0-10 bar mit Wasserabscheider/ Wartungseinheit | 0006909 |
| EV | Entlüftungsventil direkt an der Schmierstoffpumpe AXSP | 0006207 |
| EB | Entlüftungsblock G 1/4'' mit Manometer 400 bar zur Ausgangsdruckanzeige und mit Entlüftungsventil ''EV'' | 0008717 |
EP | Elektrische Leermeldung "Kartusche leer - zu pneumatische Version" | 0015434 |
Hinweis:
Für dieses Modell können nur 400 gr. Standard Steckkartuschen nach der Norm DIN 1284 verwendet werden:
| AXCP1-S25-DIN1284P | AXCP1-S60-DIN1284P | |
|---|---|---|
Artikel-Nr. | 0014520 | 0016159 |
Übersetzung | 25:1 | 60:1 |
Gebinde | Steckkartusche DIN1284 | Steckkartusche DIN1284 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s | Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s |
Ansaugrohrdurchmesser [mm] | 32 | 32 |
Förderleistung am Pumpenausgang [cm3/min] | 1'500 | 700 |
Fördermenge pro Doppelhub [cm3] | 31 | 13 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 150 | 360 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 250 | 600 |
Anschluss Medium Ausgang Aussengewinde | G 1/4" | G 1/4" |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 180 | 180 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 4/10 | 4/10 |
Pneumatikanschluss Innengewinde | G 1/4" | G 1/4" |
Min. / max. Betriebstemperatur [°C] | 10/40 | 10/40 |
