Fasspumpe AXFP1-S

Produktinformation

Dieses Modell eignet sich für Gebinde von 1 bis 5 kg und für Kartuschen 400 g nach DIN 1284.

Frontansicht mit EIN- und AUS-Taster für die Förderpumpe, Regler mit Manometer Folgeplattendruck und Drehschalter HEBEN und SENKEN der pneumatischen Hebevorrichtung.

Modell	Übersetzung	Gebindegrösse	Artikel-Nr.
AXFP1-S25	25:1	1 bis 5 kg	0007621
AXFP1-S60	60:1	1 bis 5 kg	0007622

Option	Bezeichnung	Artikel-Nr.
EV	Entlüftungsventil direkt an der Schmierstoffpumpe AXSP	0006207
AB	Anschlussblock G 1/4'' mit Manometer 400 bar und Kugelhahn zur Entlüftung	4082001
EB	Entlüftungsblock G 1/4'' mit Manometer 400 bar zur Ausgangsdruckanzeige und mit Entlüftungsventil ''EV''	0008717
N	Elektrische Nachfüll- und Leermeldung	0001726
L	Akustische Leermeldung	4638202

** max. Aussendurchmesser 300 mm

	AXFP1-S25	AXFP1-S60
Artikel-Nr.	0007621	0007622
Übersetzung	25:1	60:1
Gebinde Innendurchmesser [mm]	80 bis ~298**	80 bis ~298**
	(inkl. Kartusche nach DIN 1284)	(inkl. Kartusche nach DIN 1284)
Gebindehöhe [mm]	270	270
Ansaugrohrdurchmesser [mm]	32	32
Einsatzmediumspezifikation	Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s	Schmierstoffe bis NLGI 4/ 1'000'000 mPa.s
Förderleistung am Pumpenausgang [cm3/min]	1500	700
Fördermenge pro Doppelhub [cm3]	31	13
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]	150	360
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]	250	600
Anschluss Medium Ausgang Aussengewinde	G 1/4"	G 1/4"
Druckluftqualität	ISO 8573-1:2020 [6:4:4]	ISO 8573-1:2020 [6:4:4]
Max. Luftverbrauch [l/min.]	180	180
Optimaler pneum. Betriebsdruck [bar]	6	6
Min. / max. pneum. Betriebsdruck [bar]	4/10	4/10
Pneumatikanschluss Innengewinde	G 1/4"	G 1/4"
Min. / max. Betriebstemperatur [°C]	10/40	10/40

Massblatt

pdf

Ersatzteilliste

pdf

Betriebsanleitung

pdf

3D-Daten

stp

Fasspumpe AXFP1-S

Produktinformation

Beschreibung

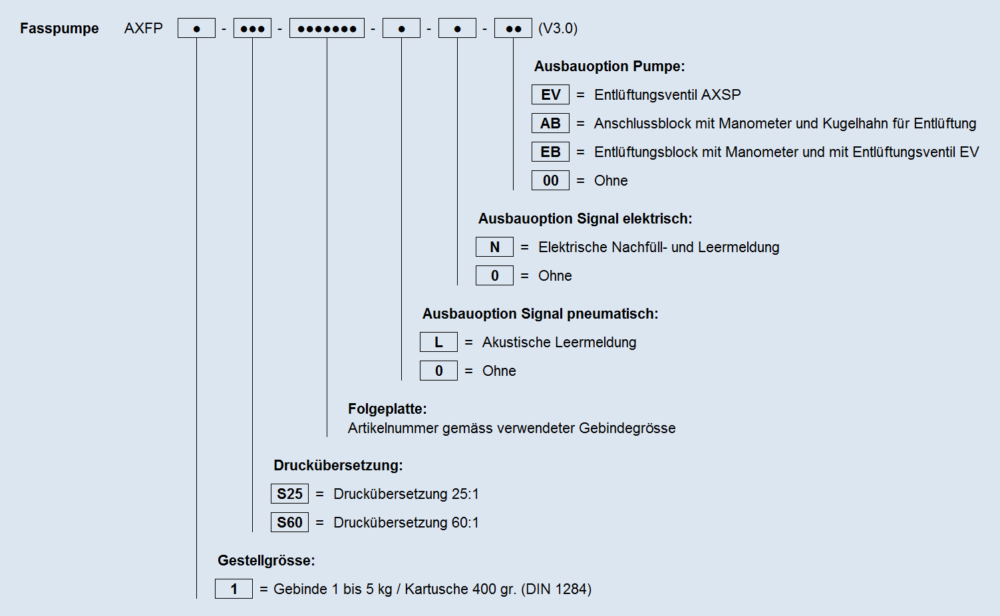

Typenschlüssel
