Produktinformation
Das ABNOX Druckluft Fördersystem AXEP 5:1 wurde zum Fördern von Fliessschmierstoffen konstruiert, z. B. zum Befüllen von Getrieben oder Zentralschmieranlagen. Es eignet sich nur zum Um- und Abfüllen von Fetten mit geringer Konsistenz (max. NLGI-Klasse 1).
Diese Fördersysteme kommen zur Anwendung bei zylindrische sowie konische Gebinden.
Bemerkung:
Beachten Sie bitte die Modelle ohne Schutzkessel (Art.-Nr.: 4033110, 4033200 und 4033400)
Bei der Abbildung, siehe Auswahl, zeigt das Originalgebinde des Schmierstoffherstellers bzw. -lieferanten.
Das abgebildete Gebinde gehört nicht zum Lieferumfang!
Dieses Modell wird daher demontiert mit den Einzelelementen geliefert!
ABNOX Empfehlungen:
Wir empfehlen hier den Einsatz von Hochdruckschläuchen mit Ø 3/8“ oder 1/2“ mit einer maximalen Länge von 2 bis 3 m.
| Gebindegrösse [kg] | Gebinde Bauform | Gebinde Innen-Ø [mm] | Gebindehöhe [mm] | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
14 - 18 | Zylindrisch | 255 - 280 | 370 | Mit konischem Schutzkessel | 4033000 |
20 - 25 | Zylindrisch | 290 - 330 | 470 | Mit konischem Schutzkessel | 4033100 |
20 | Konisch | 260 - 290 | 470 | Mit konischem Schutzkessel | 4033111 |
25 | Konisch | 306 - 335 | 406 | Ohne Schutzkessel | 4033110 |
50 | Zylindrisch | 350 - 410 | 640 | Ohne Schutzkessel | 4033200 |
180 | Zylindrisch | 560 -600 | 870 | Ohne Schutzkessel | 4033400 |

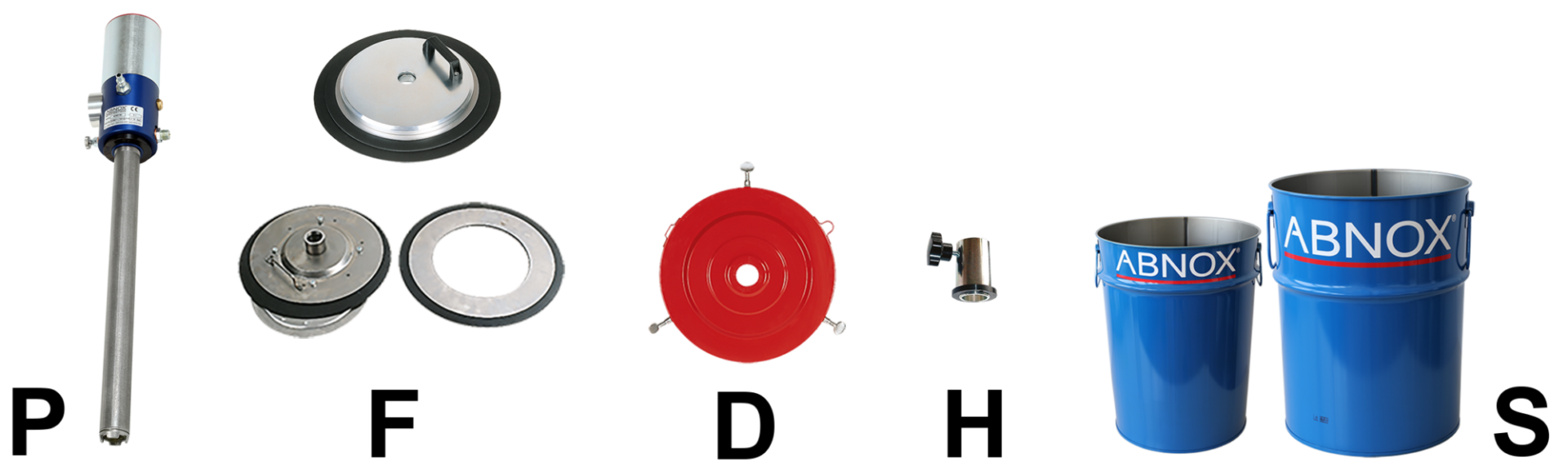

Alle Einzelelemente zu diesen Druckluft Fördersysteme finden Sie im Zubehör!
| Easy Lub Pumpe AXEP | 5:1 / 14 - 18 kg | 5:1 / 20 - 25 kg | 5:1 / konisch 20 kg |
|---|---|---|---|
Artikel-Nr. | 4033000 | 4033100 | 4033111 |
Gebindegrösse [kg] | 14 - 18 | 20 - 25 | 20 |
Gebinde Innendurchmesser [mm] | 255 - 280 | 290 - 330 | 260 - 290 |
Gebindehöhe [mm] | 370 | 470 | 470 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 370 | 473 | 473 |
Schutzkessel Innendurchmesser [mm] | 285 - 300 (konisch) | 337 - 375 (konisch) | 337 - 375 (konisch) |
Schutzkessel Innenhöhe [mm] | 380 | 480 | 480 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 1500 | 1500 | 1500 |
Fördermenge pro Doppelhub [cm3] | 20 | 20 | 20 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 27 | 27 | 27 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 45 | 45 | 45 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 150 | 150 | 150 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 2 / 10 | 2 / 10 | 2 / 10 |
Pneumatikanschluss Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
| Easy Lub Pumpe AXEP | 5:1 / konisch 25 kg | 5:1 / 50 kg | 5:1 / 180 kg |
|---|---|---|---|
Artikel-Nr. | 4033110 | 4033200 | 4033400 |
Gebindegrösse [kg] | 25 | 50 | 180 |
Gebinde Innendurchmesser [mm] | 306 - 335 | 350 - 410 | 560 - 600 |
Gebindehöhe [mm] | 406 | 640 | 870 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 473 | 720 | 845 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s | Schmierstoffe bis NLGI 1 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 1500 | 1500 | 1500 |
Fördermenge pro Doppelhub [cm3] | 20 | 20 | 20 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 27 | 27 | 27 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 45 | 45 | 45 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 150 | 150 | 150 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 2 / 10 | 2 / 10 | 2 / 10 |
Pneumatikanschluss Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
