Produktinformation
Das ABNOX Druckluft Fördersystem 10:1 vom Typ S wird zum Fördern von mittel- bis hochviskosen Schmierstoffen eingesetzt. Diese Typ S Pumpe eignet sich auch für Silikon-Fette und -Öle mit einer Viskosität bis 60'000 cST, ausgenommen aushärtbare und abrasive Medien und Füllstoffe. Die getrennte Bauform von Ansaugsystem und Luftmotor verhindert ein mögliches Eindringen des Mediums in den Pumpenkopf.
Dieses Pumpsystem ist speziell zum Umfüllen von Schmierstoffgebinden, Befüllen von Getrieben oder Zentralschmieranlagen, sowie als Zuführpumpe für Dosieranlagen und auch von Fett mit einem Feststoffanteil bis zu 30% geeignet. Überall dort, wo eine grössere Menge bei geringem Gegendruck benötigt wird, hat sich dieses System bewährt.
Diese Fördersysteme kommen zur Anwendung bei zylindrische sowie konische Gebinden.
Bemerkung:
Beachten Sie bitte die Modelle ohne Schutzkessel (Art.-Nr.: 4031610, 4031615, 4031700 und 4031900)
Bei der Abbildung, siehe Auswahl, zeigt das Originalgebinde des Schmierstoffherstellers bzw. -lieferanten.
Das abgebildete Gebinde gehört nicht zum Lieferumfang!
Dieses Modell wird daher demontiert mit den Einzelelementen geliefert!

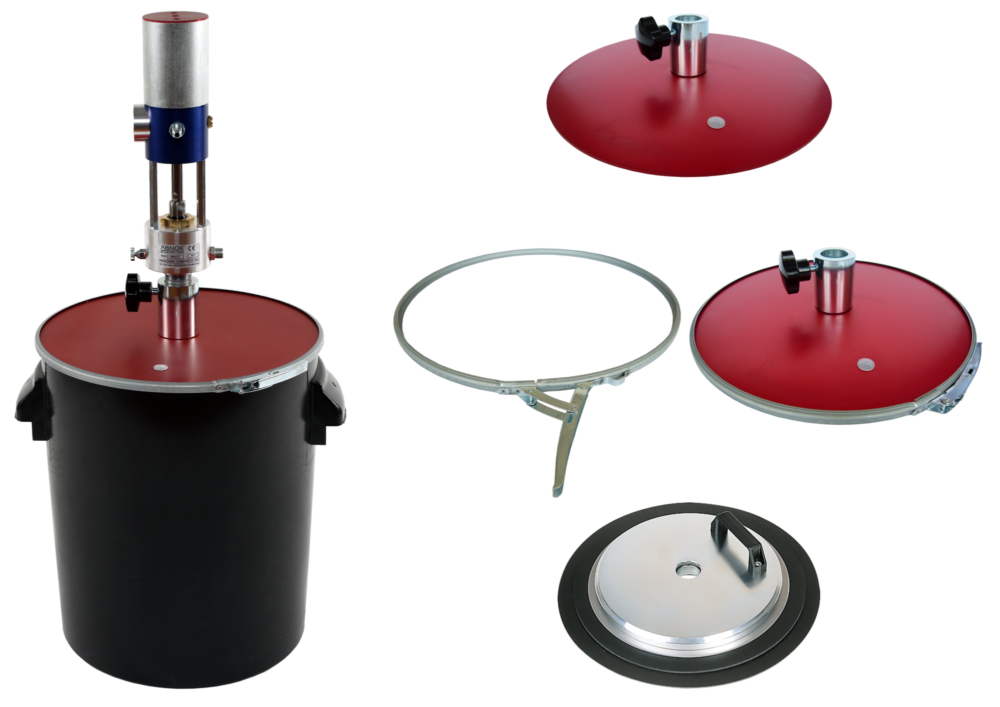

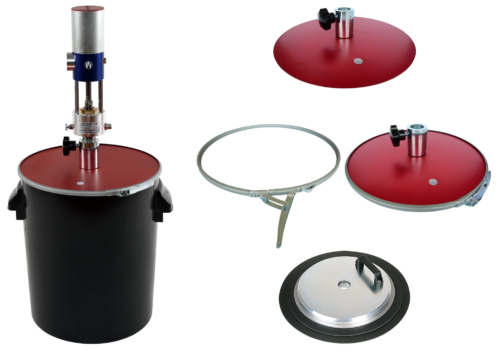

Dieses Fördersystem mit schwerer Folgeplatte ist ideal auf das konische 25 kg Kunststoffgebinde (Innendurchmesser 306 - 335 mm) diverser Schmierstoffhersteller abgestimmt.
Durch die saubere Abdichtung und die ideale Zentrierung der schwere Folgeplatte (Art.-Nr. 4326000) kann ein zuverlässiger Prozessablauf und eine optimale Gebinde Entleerung ohne Verschwendung von teurem Schmierstoff gewährleistet werden.
Mit dem Deckel (Aussendurchmesser 350 mm) inklusiv Höhenverstellung (Art.-Nr. 4325210) kann die Montage der Druckluft-Fettpumpe direkt, einfach und schnell auf das konische 25 kg Originalgebinde erfolgen.
Der Original Spannring des konischen Gebindes 25kg kann als Originalverschluss verwendet werden.
Somit erfolgt die Zentrierung und die Befestigung dieser Einheit mittels Gebinde-Spannring, ohne eine Deformation des Kunststoffbehälters. Mit diesem Verfahren bleibt auch der Inhalt des Gebindes schmutzunempfindlich.

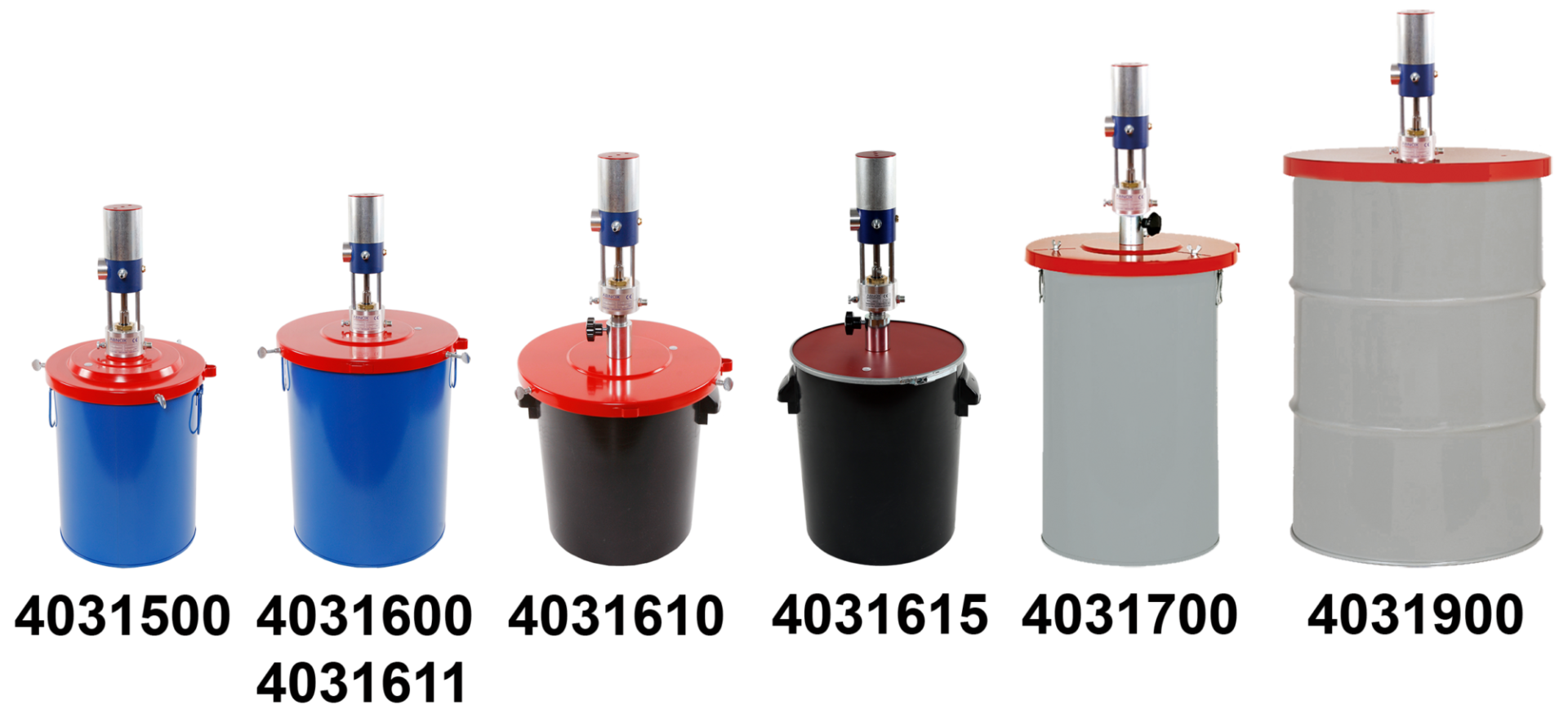

| Gebindegrösse [kg] | Gebinde Bauform | Gebinde Innen-Ø [mm] | Gebindehöhe [mm] | Ausführung | Artikel-Nr. |
|---|---|---|---|---|---|
14 - 18 | Zylindrisch | 255 - 280 | 365 | Mit konischem Schutzkessel | 4031500 |

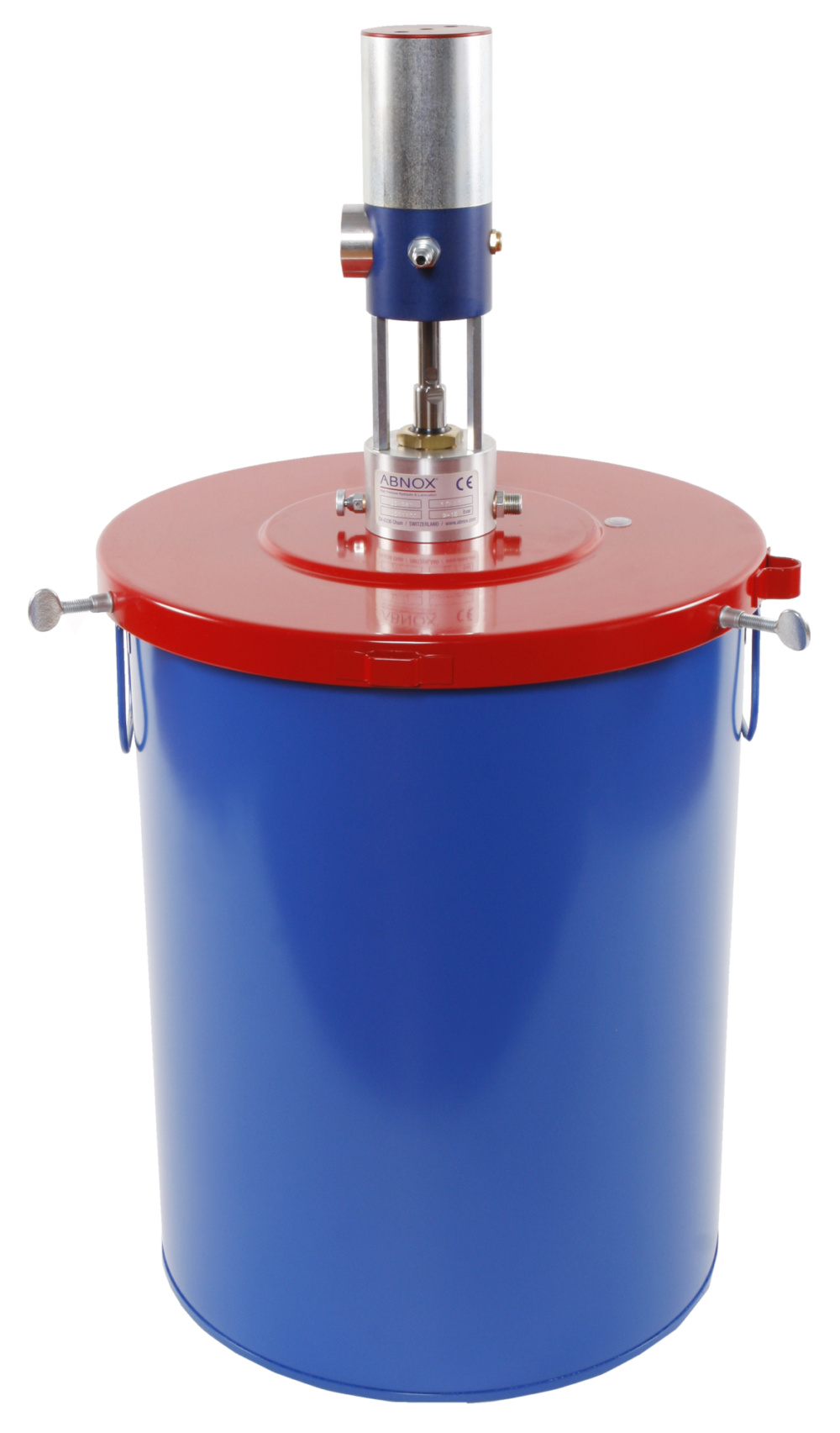

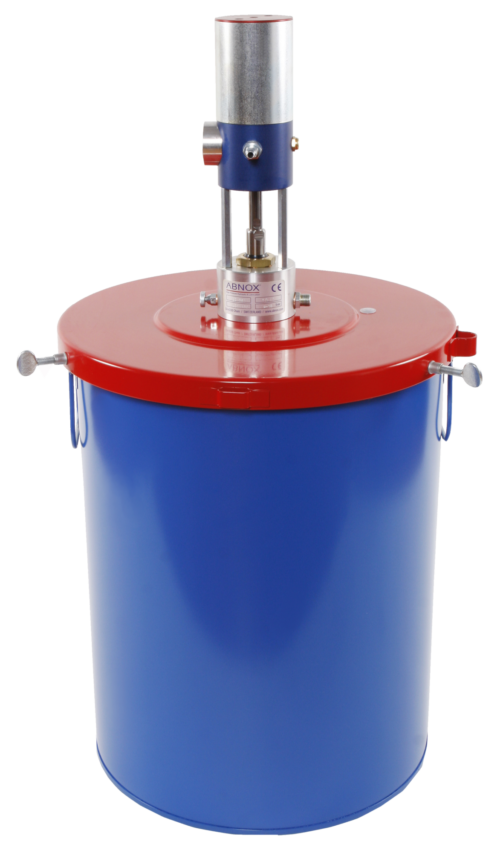

20 - 25 | Zylindrisch | 290 - 330 | 470 | Mit konischem Schutzkessel | 4031600 |
20 | Konisch | 260 - 290 | 470 | Mit konischem Schutzkessel | 4031611 |
25 | Konisch | 306 - 335 | 406 | Ohne Schutzkessel | 4031610 |
25 | Konisch | 306 - 335 | 406 | Ohne Schutzkessel / Mit Spannring-Deckel | 4031615 |
50 | Zylindrisch | 350 - 410 | 715 | Ohne Schutzkessel | 4031700 |
180 | Zylindrisch | 560 -600 | 870 | Ohne Schutzkessel | 4031900 |

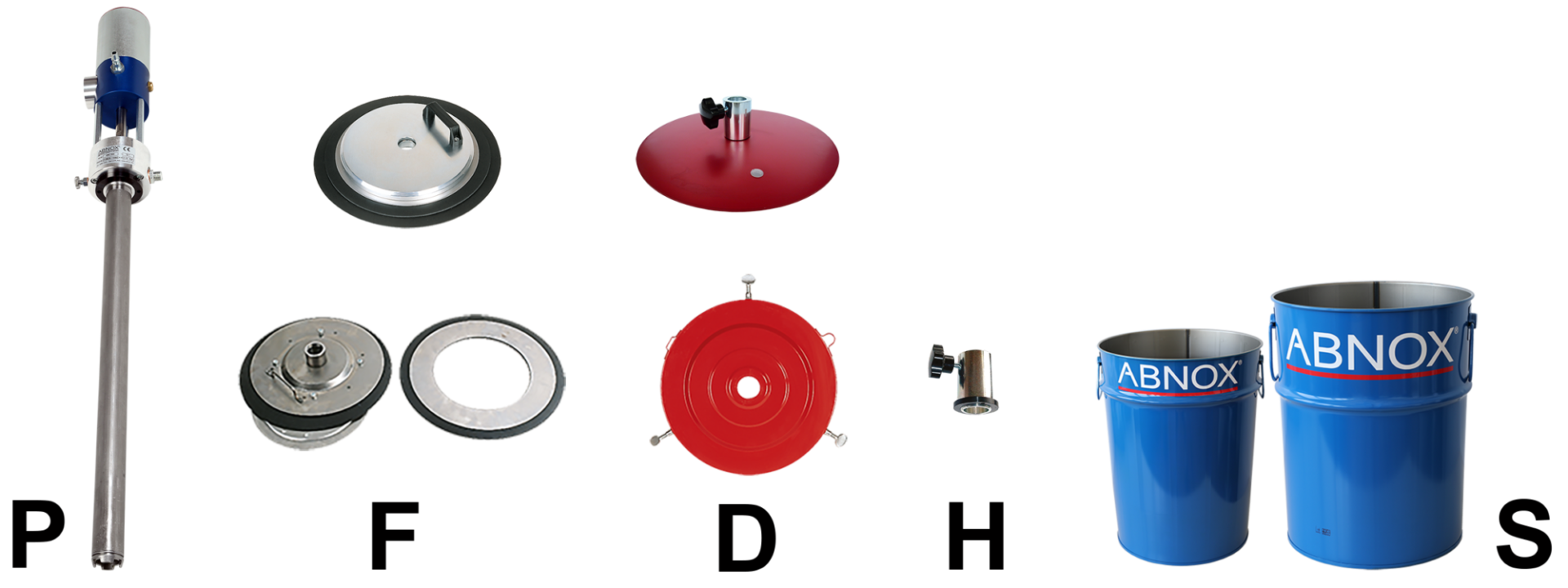

Alle Einzelelemente zu diesen Druckluft Fördersysteme finden Sie im Zubehör!
| Bezeichnung | Artikel-Nr. | Menge |
|---|---|---|

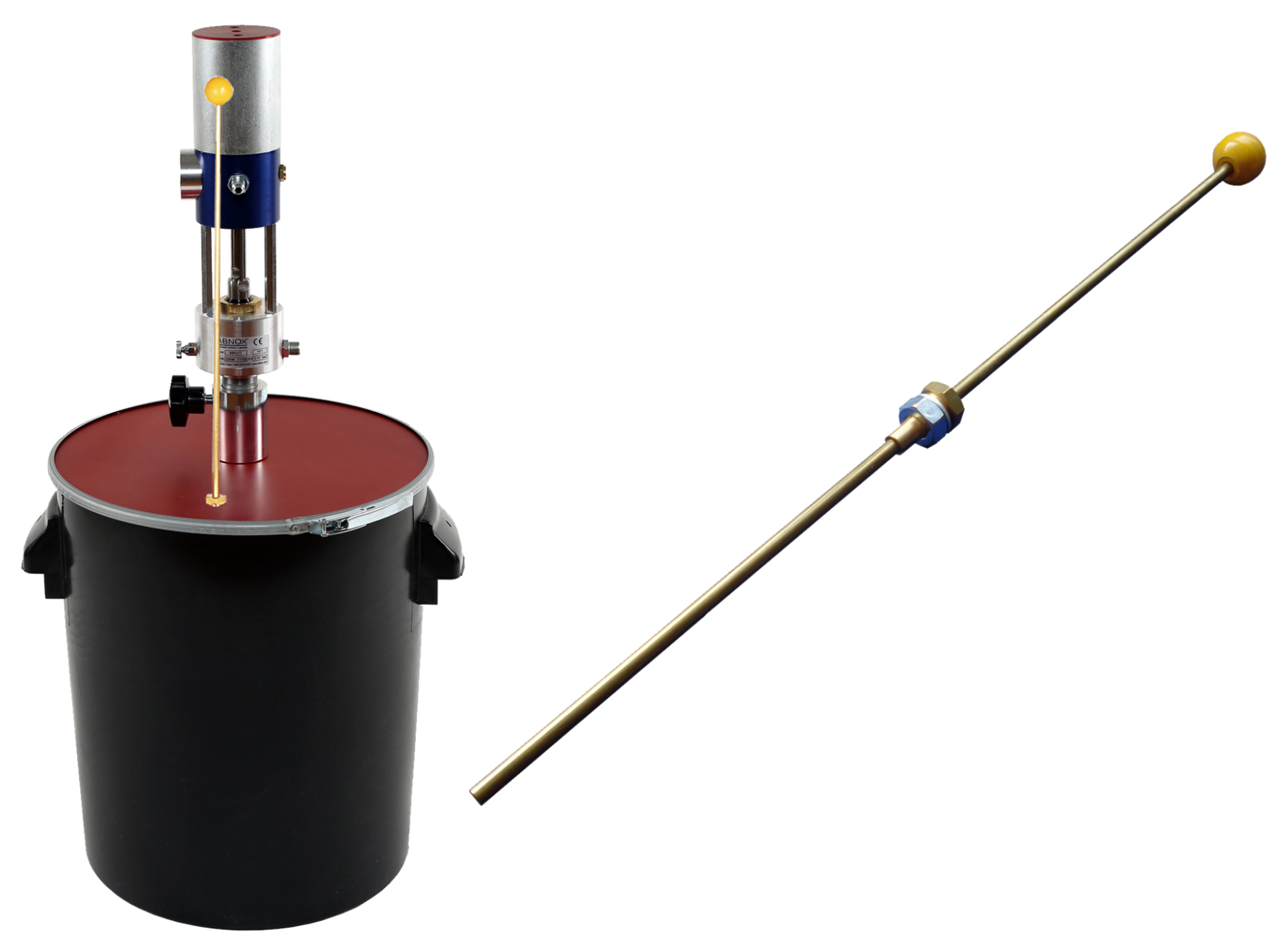

| Fettniveauanzeiger Optisch / Stab für Gebinde 20-25 kg | 4024600 | 1 Stück |
| Easy Lub Pumpe AXEP | 10:1 Typ S / 14 - 18 kg | 10:1 Typ S / 20 - 25 kg | 10:1 Typ S / konisch 20 kg |
|---|---|---|---|
Artikel-Nr. | 4031500 | 4031600 | 4031611 |
Gebindegrösse [kg] | 14 - 18 | 20 - 25 | 20 |
Gebinde Innendurchmesser [mm] | 255 - 280 | 290 - 330 | 260 - 290 |
Gebindehöhe [mm] | 365 | 470 | 470 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 370 | 473 | 473 |
Schutzkessel Innendurchmesser [mm] | 285 - 300 (konisch) | 337 - 375 (konisch) | 337 - 375 (konisch) |
Schutzkessel Innenhöhe [mm] | 380 | 480 | 480 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 1720 | 1720 | 1720 |
Fördermenge pro Doppelhub [cm3] | 16 | 16 | 16 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 60 | 60 | 60 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 100 | 100 | 100 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 150 | 150 | 150 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 2 / 10 | 2 / 10 | 2 / 10 |
Pneumatikanschluss Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
| Easy Lub Pumpe AXEP | 10:1 Typ S / konisch 25 kg | 10:1 Typ S / 50 kg | 10:1 Typ S / 180 kg |
|---|---|---|---|
Artikel-Nr. | 4031610
4031615 | 4031700 | 4031900 |
Gebindegrösse [kg] | 25 | 50 | 180 |
Gebinde Innendurchmesser [mm] | 306 - 335 | 350 - 410 | 560 - 600 |
Gebindehöhe [mm] | 406 | 715 | 870 |
Ansaugrohrdurchmesser [mm] | 32 | 32 | 32 |
Ansaugrohrlänge [mm] | 473 | 720 | 845 |
Einsatzmediumspezifikation | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s | Schmierstoffe bis NLGI 3 / 5‘000 mPa.s |
Förderleistung am Pumpenausgang [cm3/min] | 1720 | 1720 | 1720 |
Fördermenge pro Doppelhub [cm3] | 16 | 16 | 16 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar] | 60 | 60 | 60 |
Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar] | 100 | 100 | 100 |
Anschluss Medium Ausgang Aussengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Druckluftqualität | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] | ISO 8573-1:2020 [6:4:4] |
Max. Luftverbrauch [l/min.] | 150 | 150 | 150 |
Optimaler pneum. Betriebsdruck [bar] | 6 | 6 | 6 |
Min. / max. pneum. Betriebsdruck [bar] | 2 / 10 | 2 / 10 | 2 / 10 |
Pneumatikanschluss Innengewinde | G 1/4'' | G 1/4'' | G 1/4'' |
Min. / max. Betriebstemperatur [°C] | 10 / 40 | 10 / 40 | 10 / 40 |
