Produktinformation

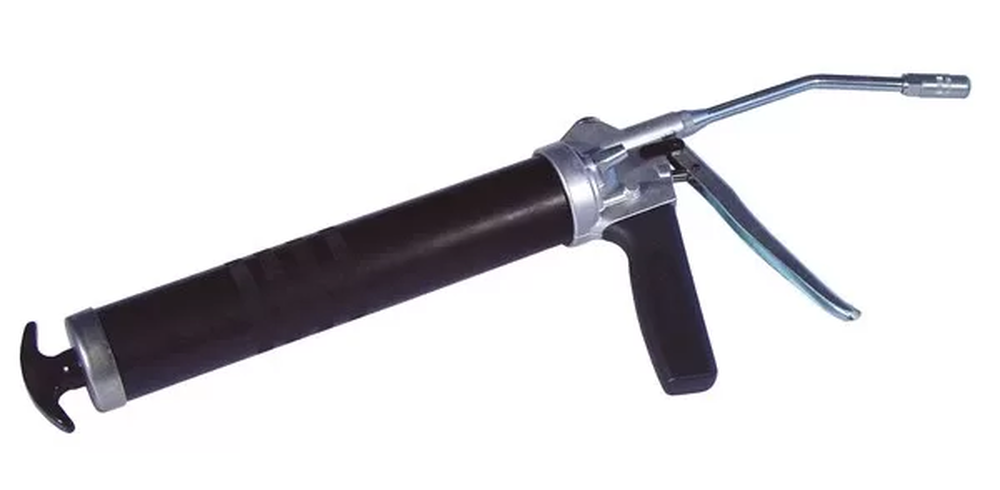

Einhandpresse ABNOX WANNER zeichnet sich aus durch:
- Einsatz für Schmierstoffe (Fett)
- Pressenkopf aus hochwertigem Aluminium gesenk-geschmiedet
- Keine Scheinschmierung und Austritt des
Mediums dank hoher Passgenauigkeit zwischen Kolben und Pressenkopf - Ermöglicht auch bei starkem Gegendruck
einen variablen Abschmierdruck bei gleichmässigem Kraftaufwand - Mit kurzer Handbewegung und geringem Kraftaufwand kann dank dem eingebauten Ansaugventil ein kontrollierter hoher Druck aufgebaut oder kleinere Fördermengen erreicht werden
- Spezielles Innenleben im Zylinder für sichere Abstützung der Kartuschen
- Bei Befüllung des Schmierstoffes ist das
Kehren der Kolbendichtung (Manschette) im Zylinder nicht erforderlich - Konzipiert für den rauen Einsatz. Robuster und starkwandiger Zylinder mit starker rutschsicherer Kordelung – sicherer Griff
- Baukastensystem – Bei allen Einhandpressen
ABNOX WANNER wird der jeweils gleiche Zylinder wie bei den Einhandhebelpressen MURALT verwendet - Ergonomische Handhabung: Presse liegt gut in der Hand
- Grössere Arbeitssicherheit dank abrutschsicherem und ergonomischem Kunststoff-Handgriff
- Anschluss Ausgang Medium mit Rückschlagventil, verhindert das Zurückweichen des Medium in den Pressenkopf
- Ausgerüstet mit auswechselbaren konischen Einfüllstutzen mit Rückschlagventil für separates Befüllen mit manuellem oder druckluftbetriebenem Abfüllgerät
- Schnellentlüftung, durch eine halbe Drehung des Knopfes am Entlüftungsventils
- Speziell durch die ergonomische Handhabung wird diese Handpistole gerne im Unterhalt von Flugzeugen, Baumaschinen und anderen Anlagen eingesetzt
- Vollständig zerlegbar – ermöglicht problemlose Reinigung und Wartung
- Kompletter Ersatzteildienst
- 3 Jahre Garantie
- Verpackt in solider Kartonschachtel
Weitere Informationen finden Sie in der Rubrik Downloads unter ''Ersatzteilliste''
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 3083200 |
Pressenkopf kpl. | 3372100 |
Zylinder kpl. | 3819500 |
Kolbenstange kpl. | 3819504 |
| Spezifikation | Artikel Nr. | Anzahl |
|---|---|---|
Zerkrohr gebogen, Länge = 180 mm, Anschluss G 1/8'' | 3549300 | 1 Stück |
4-Backen Hydraulikmundstück EXCELLENT, Aussen Ø 14 mm, Länge = 40 mm | 3659000 | 1 Stück |
Inhalt Zylinder [cm3]
400 / 500
Inhalt Zylinder [cm3]
58
Zylinder Wandstärke [mm]
1.5
Zylinderlänge [mm]
330
Befüllung mit 400 g Fettkartuschen DIN 1284
JA
Befüllung von Hand oder mit Abfüllgerät
JA / 500 g
Bemerkung
400 g Kartusche DIN 1284 Für die ABNOX handbetriebene Abschmiergeräte (MURALT AX-II, ABNOX WANNER und AX-400) in der Ausführung mit dem Zylinder (Schmierstoffbehälter) 400/500 cm3 können nur 400 g Kartuschen verwendet werden, welche die nachfolgenden Abmessungen nach der Norm DIN 1284 erfüllen.
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 2 / 5'000 m Pa. s
Fördermenge [cm3]
0.5
Betriebsdruck [bar]
400
Max. Druck [bar]
600
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Einfüllstutzen "F" Innengewinde
G 1/8''
Anschluss Entlüftung "E" Innengewinde
M8 x 1
Min. / max. Betriebstemperatur [°C]
10 / 40
Gewicht [kg]
1.857
