Produktinformation

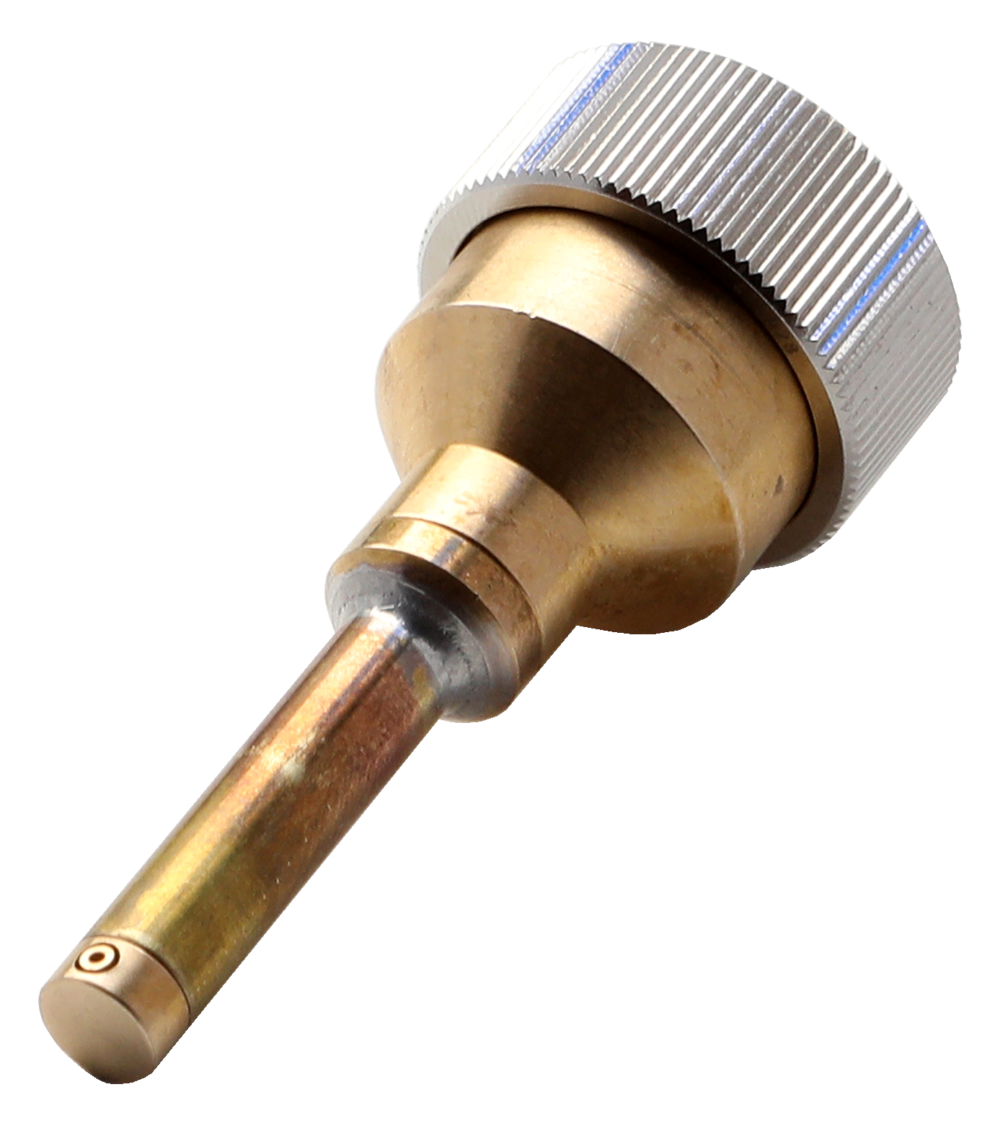

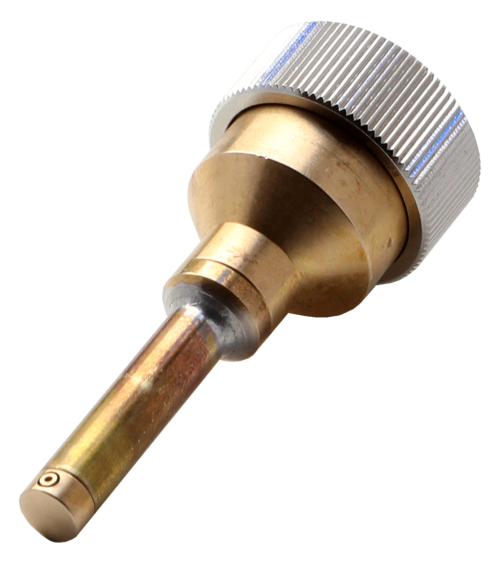

Düsenverlängerung DVL, nicht nadeldichtend (NN1)
- Sprühform: Rundstrahl 15° (seitlich sprühend / 90° abgewinkelt)
- Für Düse ≤ 1 mm
- Ausgerüstet mit Standard-Düse
- Auswahl mit oder ohne Dralldüse (S) 60°
Die Düsenverlängerung DVL, nicht nadeldichtend (NN1), sind speziell für Anwendungen entwickelt worden, bei denen nur sehr geringer Platz für den Einbau in Maschinen oder Robotern zur Verfügung steht, bzw. wo durch oder in sehr kleine Öffnungen gesprüht werden muss.
Diese Düsenverlängerung wird anstelle der Luftkappe auf die Düse des Sprühventils aufgesetzt.

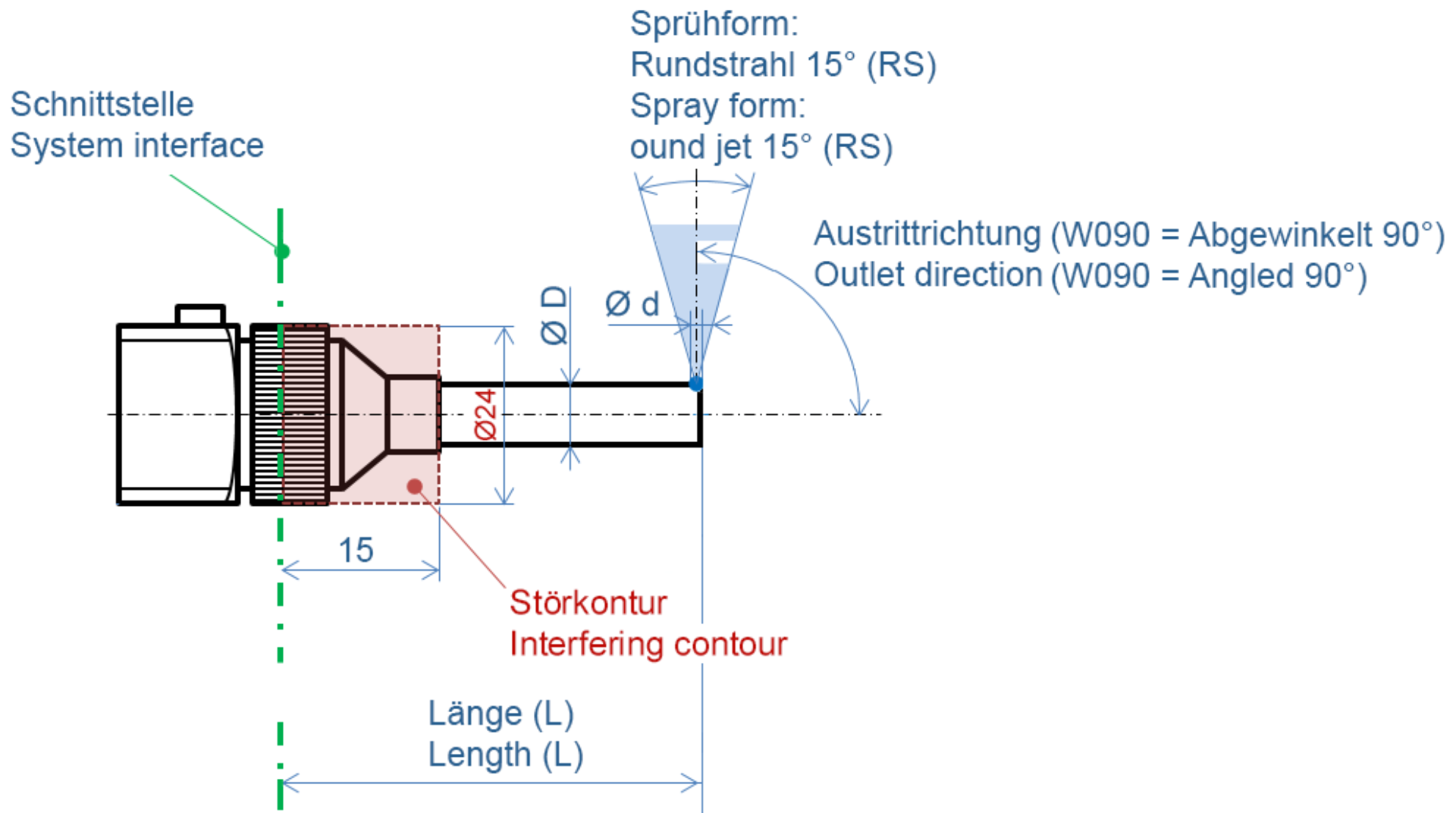

| Modell | Düse Aussen-Ø (D) | Düse Länge (L) | Austritt Düsebohrung (d) | Artikel-Nr. |
|---|---|---|---|---|
DVL-NN1-D06-L050-RS015-B01x0.7-W090-A000-S00 | 6 mm | 50 mm | Ø 0.7 mm | 0010715 |
DVL-NN1-D06-L075-RS015-B01x0.7-W090-A000-S00 | 6 mm | 75 mm | Ø 0.7 mm | 0010716 |
DVL-NN1-D06-L100-RS015-B01x0.7-W090-A000-S00 | 6 mm | 100 mm | Ø 0.7 mm | 0010717 |
DVL-NN1-D10-L050-RS015-B01x0.8-W090-A000-S00 | 10 mm | 50 mm | Ø 0.8 mm | 0010718 |
DVL-NN1-D10-L075-RS015-B01x0.8-W090-A000-S00 | 10 mm | 75 mm | Ø 0.8 mm | 0010719 |
DVL-NN1-D10-L100-RS015-B01x0.8-W090-A000-S00 | 10 mm | 100 mm | Ø 0.8 mm | 0010720 |

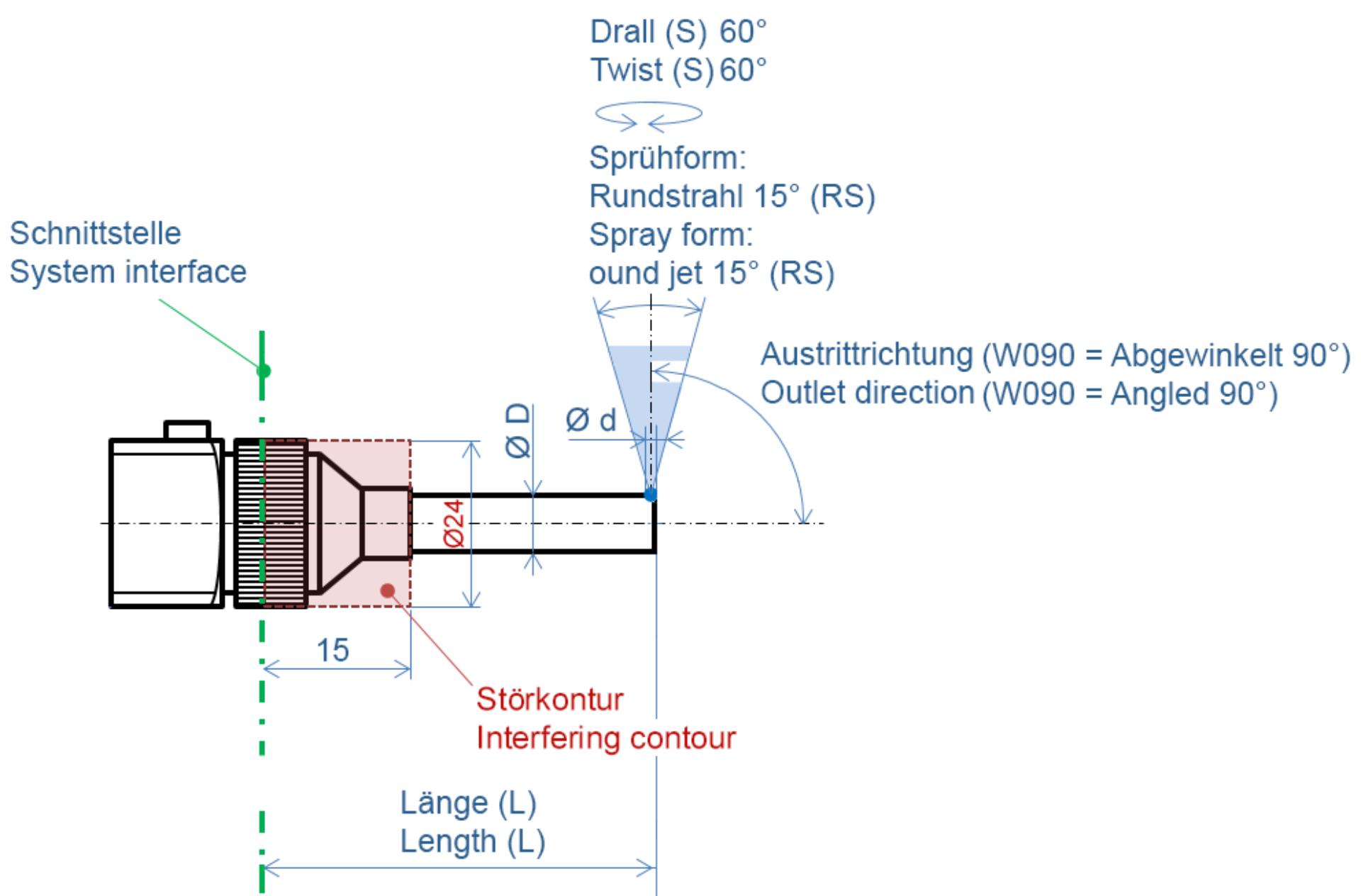

| Modell | Düse Aussen-Ø (D) | Düse Länge (L) | Austritt Düsebohrung (d) | Artikel-Nr. |
|---|---|---|---|---|
DVL-NN1-D10-L050-RS015-B01x0.8-W090-A000-S60 | 10 mm | 50 mm | Ø 0.8 mm | 0009507 |
DVL-NN1-D10-L075-RS015-B01x0.8-W090-A000-S60 | 10 mm | 75 mm | Ø 0.8 mm | 0010721 |
DVL-NN1-D10-L100-RS015-B01x0.8-W090-A000-S60 | 10 mm | 100 mm | Ø 0.8 mm | 0009470 |
