Produktinformation

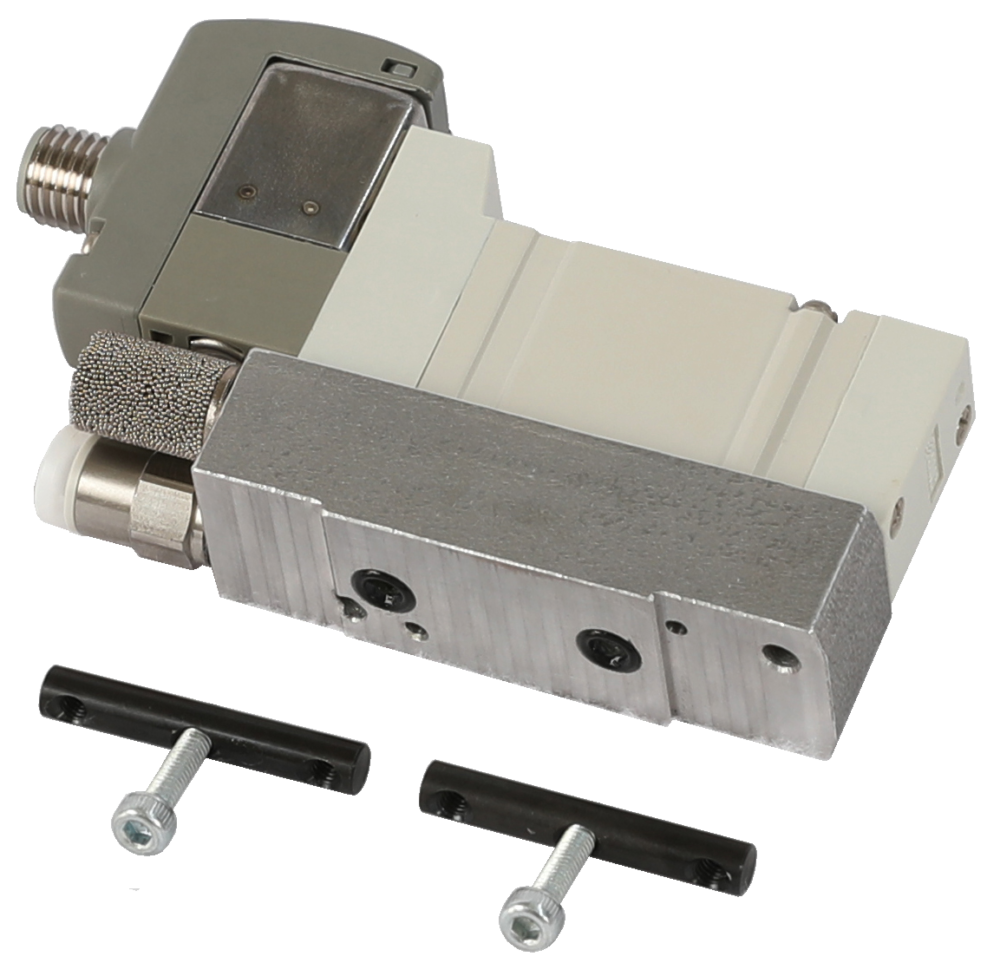

Mit diesem elektropneumatischen Magnetventil mit Adapterplatte können Sie unsere bewährten Dosierventile der Baugrösse AXDV-C3 und -C4 sowie unser Auslassventil AXDV-A3 nachrüsten.
Damit steuern sie den Dosierprozess mit kürzesten Schaltdistanzen direkt am Dosierventil. Die aufwendige Verschlauchung von externen 5/2-Wegeventile entfällt.
Der pneumatische (für Schläuche mit einem Aussendurchmesser von 4 mm) sowie elektrische Anschluss (M8x1) führen nach hinten weg, was eine platzsparende Einbaulage ermöglicht.
| Bezeichnung | Artikel-Nr. |
|---|---|
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 1.0 m | 0012446 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 2.0 m | 0012655 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 3.0 m | 0012656 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 3.5 m | 0012907 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 4.0 m | 0012908 |
Sensor-Kabelverlängerung M8x1 Buchse und Stecker,
gerade, 3-polig, A-codiert, Kabellänge 5.0 m | 0010872 |
Anschluss Innengewinde
M5 für Schlauch Aussen-ø4 mm
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6
Pneumatikanschluss Innengewinde
M5 für Schlauch Aussen-ø4 mm
Elektrischer Anschluss
M8x1-Stecker (Steckerkabel nicht im Lieferumfang enthalten!)
Spannung [V DC]
24
Schutzart
IP67
