Produktinformation
Das Modell mit LUER-Anschluss enthält einen Dosiernadel-Adapter im Lieferumfang des Dosierventils.
Beim Modell mit Anschluss G 1/8" wird das Dosierventil mit einem Dosierdüse-Adapter (Art.-Nr. 0002230) geliefert, der einen Innengewinde-Anschluss G 1/8" hat.
Wichtiger Hinweis: Die kleinste Dosiermenge kann nur unter optimalsten Bedingungen erreicht werden!

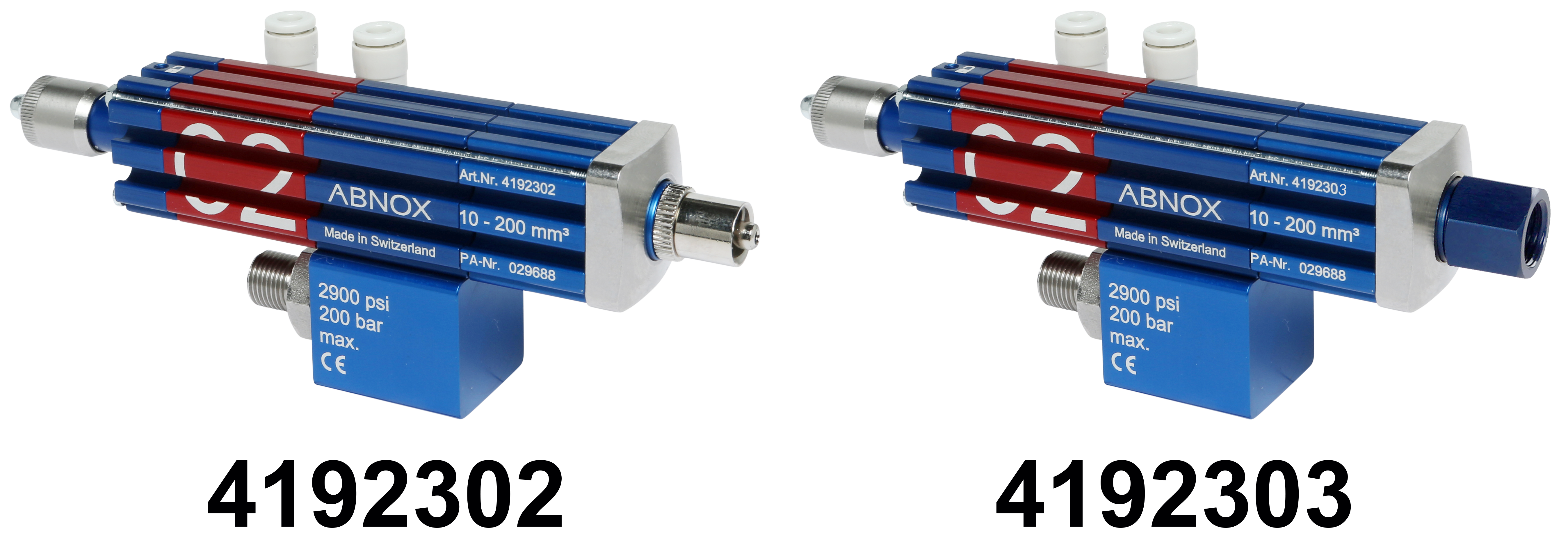

| Modell Standard | Ausführung Anschluss | Dosierbereich | Anschluss Medium Ausgang Innengewinde | Min. / max. Arbeitsdruck Medium Eingang [bar] | Artikel-Nr. |
|---|---|---|---|---|---|

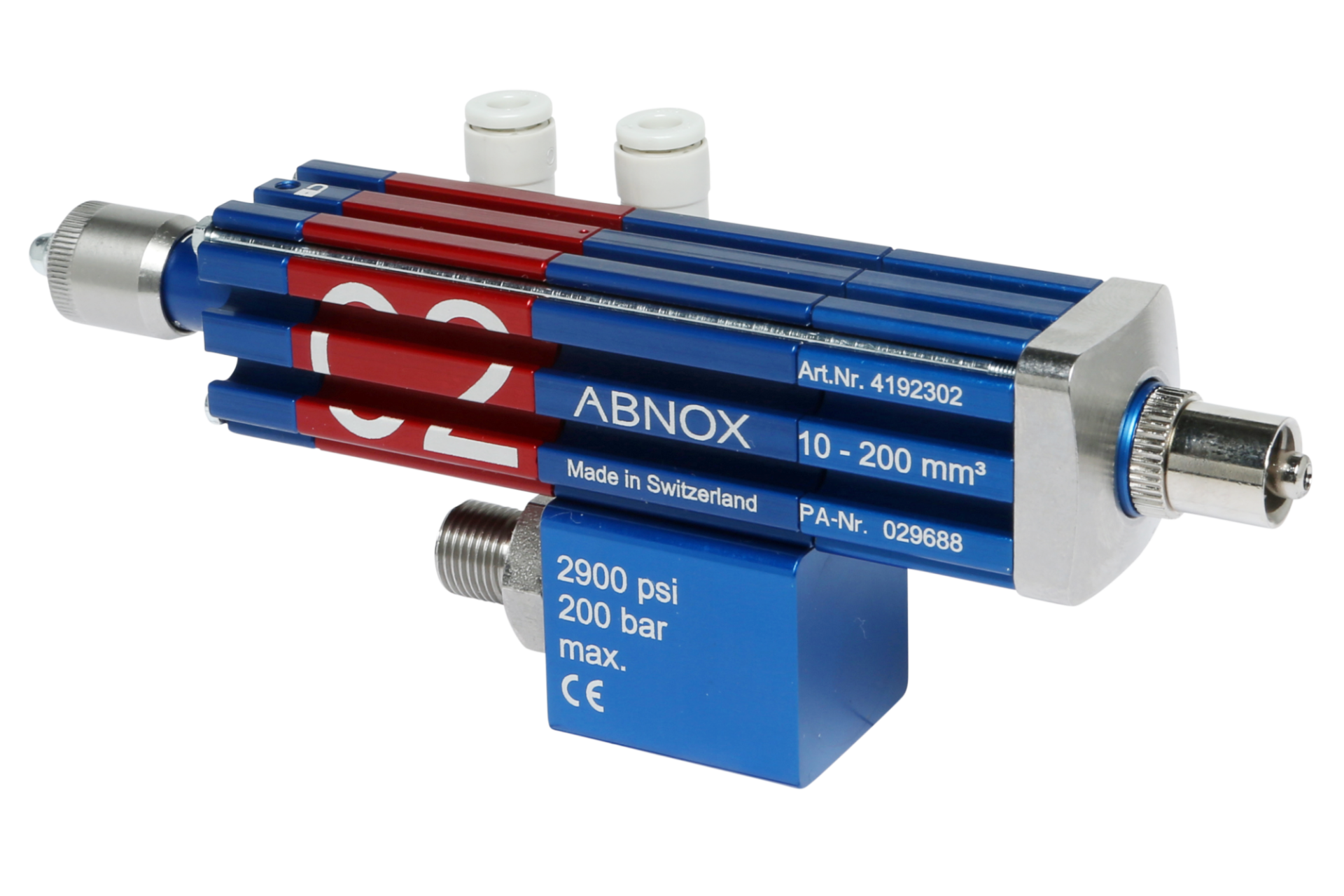

AXDV-C2-LUER (V3.0) | Mit Dosiernadel-Adapter LUER-Anschluss | 10 - 200 mm3 | M5 | 20 / 200 | 4192302 |
AXDV-C2-G1/8 (V3.0) | Mit Dosierdüse-Adapter G 1/8" Innengewinde | 10- 200 mm3 | G 1/8" | 20 / 200 | 4192303 |
- Anschluss Druckluft «Dosierhub» DP: Druckluftversorgung zur Auslösung der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Druckluft «Ladehub» LP: Druckluftversorgung zum Laden der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Material Anschluss M: zur Pumpe / Materialversorgung
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 4191850 |
| Ventilinnenteile komplett AXDV-C2, Nutringdichtung Standard PUR 94 Shore A, blau | 0013740 |
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006790) zu verwenden!
Dosierbereich [cm3]
0.010 - 0.200
Bemerkung
Achtung: Die kleinste Dosiermenge, kann nur unter optimalsten Bedingungen, erreicht werden!
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Min. / max. Arbeitsdruck Medium Eingang [bar]
20 / 200
Anschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Befestigungsgewinde
M4
Gewicht [kg]
0.50
Massblatt 4192302
Massblatt 4192303
Dichtungssatz 4191850
Ersatzteilliste 4192302
Ersatzteilliste 4192303
