Produktinformation

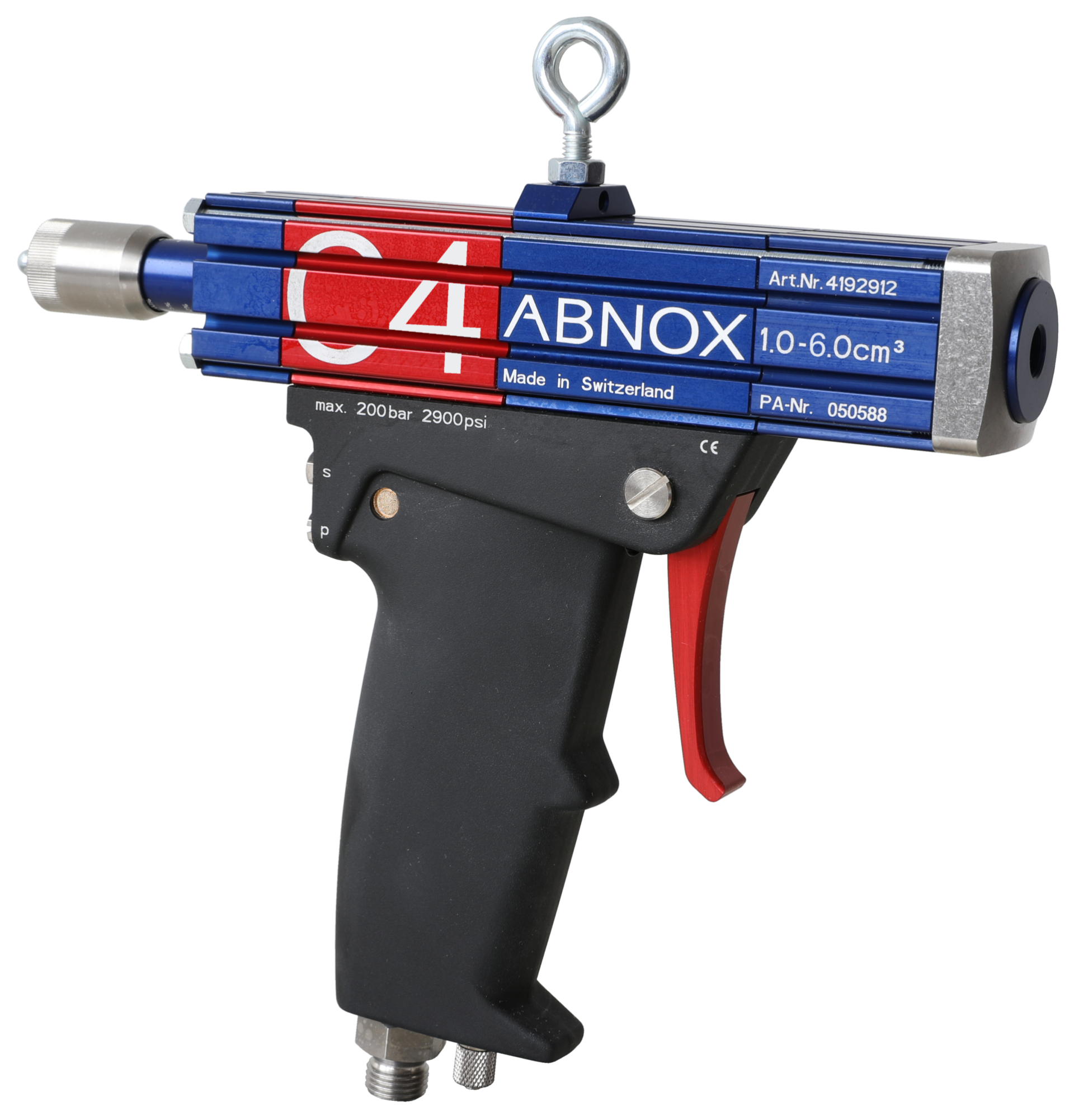

Bei diesem Dosierventil mit Handgriff Horizontal HG kann der Anschluss für die Schmierstoffversorgung und Luftzufuhr wahlweise horizontal oder vertikal genutzt werden, was dieses Ventil vielseitig macht.
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 0002110 |
| Ventilinnenteile komplett AXDV-C4, Nutringdichtung Standard Zurcon Z20 93 Shore A, blau | 0014874 |
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006937) zu verwenden!
Dosierbereich [cm3]
1.0 - 6.0
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Min. / max. Arbeitsdruck Medium Eingang [bar]
20/200
Anschluss Innengewinde
M5 für Schlauch ø6/4 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/4''
Anschluss Medium Ausgang Innengewinde
G 1/8''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M5 für Schlauch ø6/4 mm
Befestigungsgewinde
M6
Gewicht [kg]
1.40
