Produktinformation

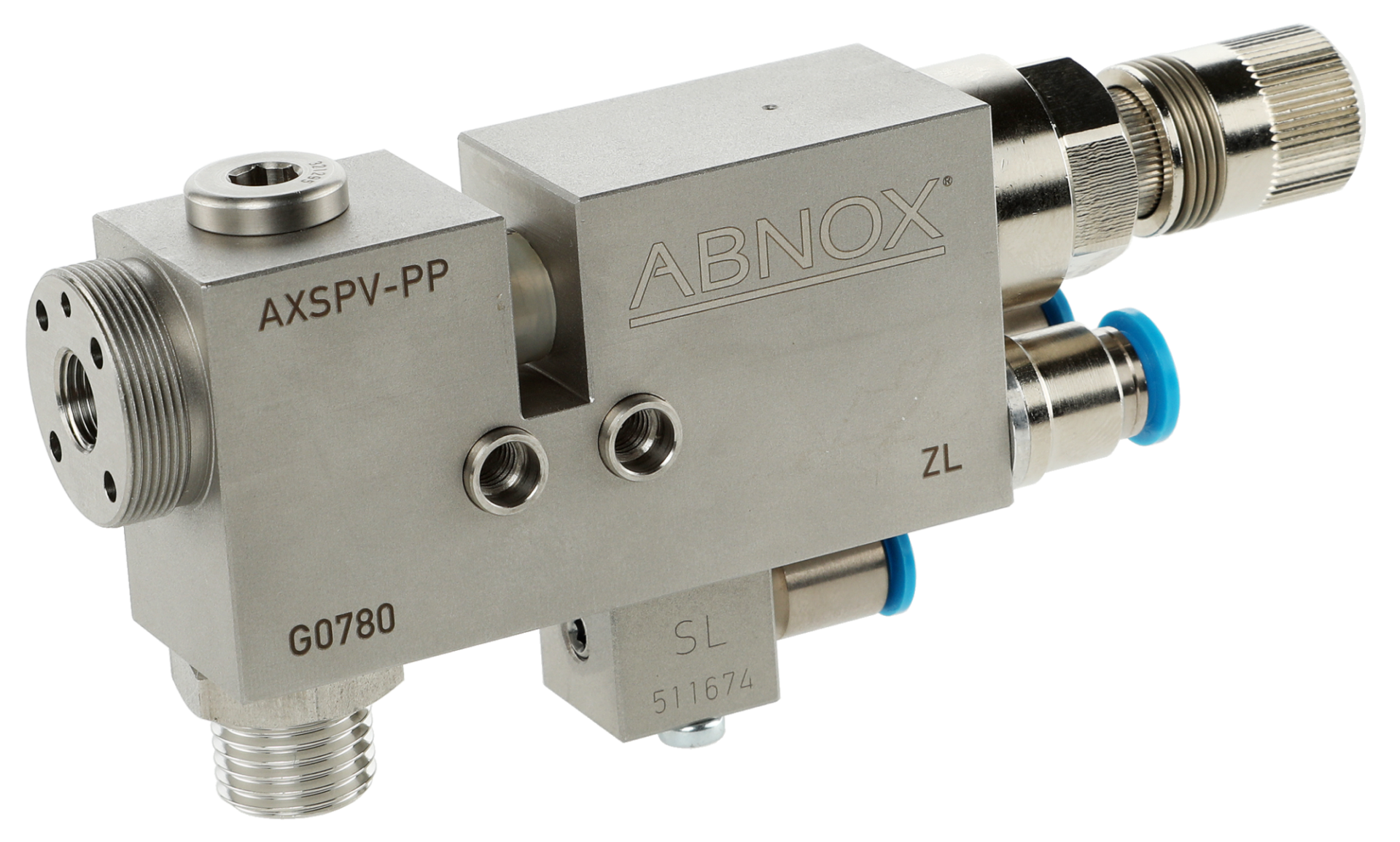

Dieses Grundmodell des pneumatischen Sprühventils AXSPV-PP ist ohne Düse und Düsennadel ausgestattet und eignet sich zum Anbau verschiedener nadeldichtender Düsenverlängerungen DVL.
- Zerstäubungsluft Anschluss ZL: zum 2/2-Wege-Magnetventil
- Steuerluft Anschluss SL: Steuerluft schliessen zum 5/2-Wege-Magnetventil
- Steuerluft Anschluss SL: Steuerluft öffnen zum 5/2-Wege-Magnetventil
- Material / Medium Anschluss M: zum Druckgefäss oder Pumpe
| Spezifikation | Anzahl | Artikel-Nr. |
|---|---|---|
Ohne Düse | ||
Ohne Düsennadel | ||
| Rasternadelverschluss RNV (ohne Sensor) zum einfachen Einstellen der Materialmenge | 1 | 0011297 |
Zentrierung für die Luftkappe LFK oder Düsenverlängerung DVL | 1 | |
Senkungen inklusiv Zentrierhülsen (Befestigung) | 2 |
| Bezeichnung | Artikel-Nr. |
|---|---|
Düsen (siehe Zubehör) | |
Düsennadel (siehe Zubehör) | |
Düsenverlängerung DVL (siehe Zubehör) | |
Luftkappe LFK (siehe Zubehör) | |
| Überwurfring zu Luftkappe LFK | 0004057 |
| Drucksensor DS1, 0 - 5 bar | 0010469 |
| Drucksensor DS2, 0 - 50 bar | 0009137 |
| Rasternnadelverschluss mit elektrischer Abfrage | 0010470 |
Ventilheizung VH | 0010471 |
| Anschlusskabel M12x1, 4-polig, Länge 10.0 m für Ventilheizung VH | 0008469 |
| Temperaturregler-Set AXTR-024VDC-03500 mit zwei Alarmausgänge, Verbindung mit Ventilheizung VH | 0009536 |
Feinmaterialdruckregler Moduleinheit mit elektronischer Druckschalter und manuelle Entlüftung | 0013088 |
| Bezeichnung | Artikel-Nr. |
|---|---|
Verschleissteilsatz inklusiv Dichtschraube für Medium- und Luftbereich | 0016697 |
M Materialdruck [bar]
35
Anschluss Innengewinde
G 1/8'' / Steckverschraubung für Schlauch ø6 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
SL Steuerluftdruck [bar]
5 - 6
ZL Zerstäubungsluftdruck [bar]
0 - 5.5
Pneumatikanschluss Innengewinde
G 1/8'' / Steckverschraubung für Schlauch ø6 mm
