Produktinformation

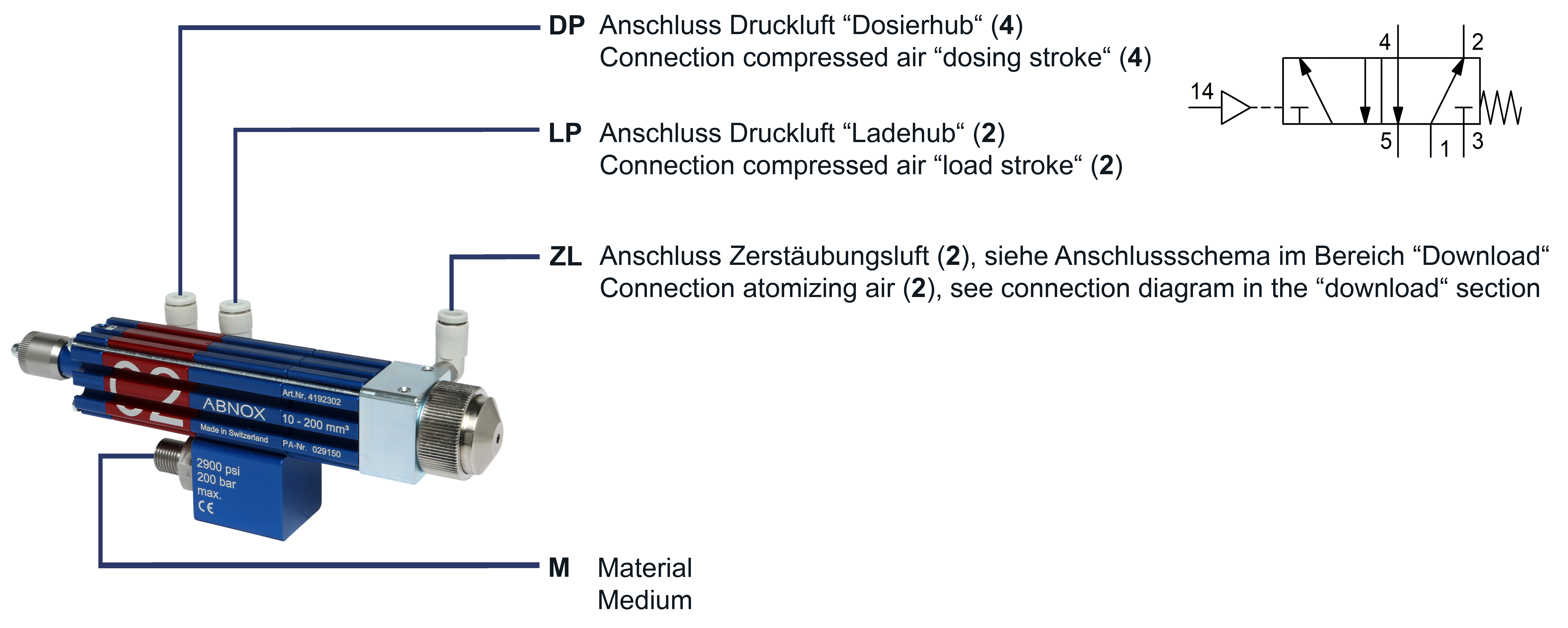

- Anschluss Druckluft «Dosierhub» DP: Druckluftversorgung zur Auslösung der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Druckluft «Ladehub» LP: Druckluftversorgung zum Laden der Dosierung über ein externes 5/2-Wege-Pneumatikventil
- Anschluss Zerstäubungsluft ZL: Druckluftversorgung für den Sprühvorgang
- Material Anschluss M: zur Pumpe / Materialversorgung
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 4191850 |
| Ventilinnenteile komplett AXDV-C2, Nutringdichtung Standard PUR 94 Shore A, blau | 0013740 |
Dosierbereich [cm3]
0.010 - 0.200
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Düse Durchmesser [mm]
0.5
Luftkappe
Rundstrahl 15°
Min. / max. Arbeitsdruck Medium Eingang [bar]
20/200
Anschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Anschluss Medium Ausgang Innengewinde
Mit Sprühkopf SPK1-RS15-0.5
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M2.5 für Schlauch ø4/2 mm
Befestigungsgewinde
M4
Gewicht [kg]
0.73
