Produktinformation

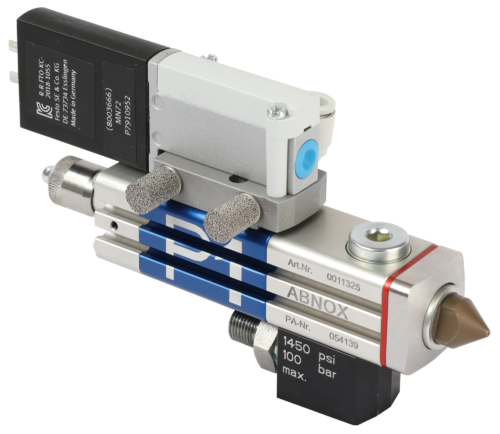

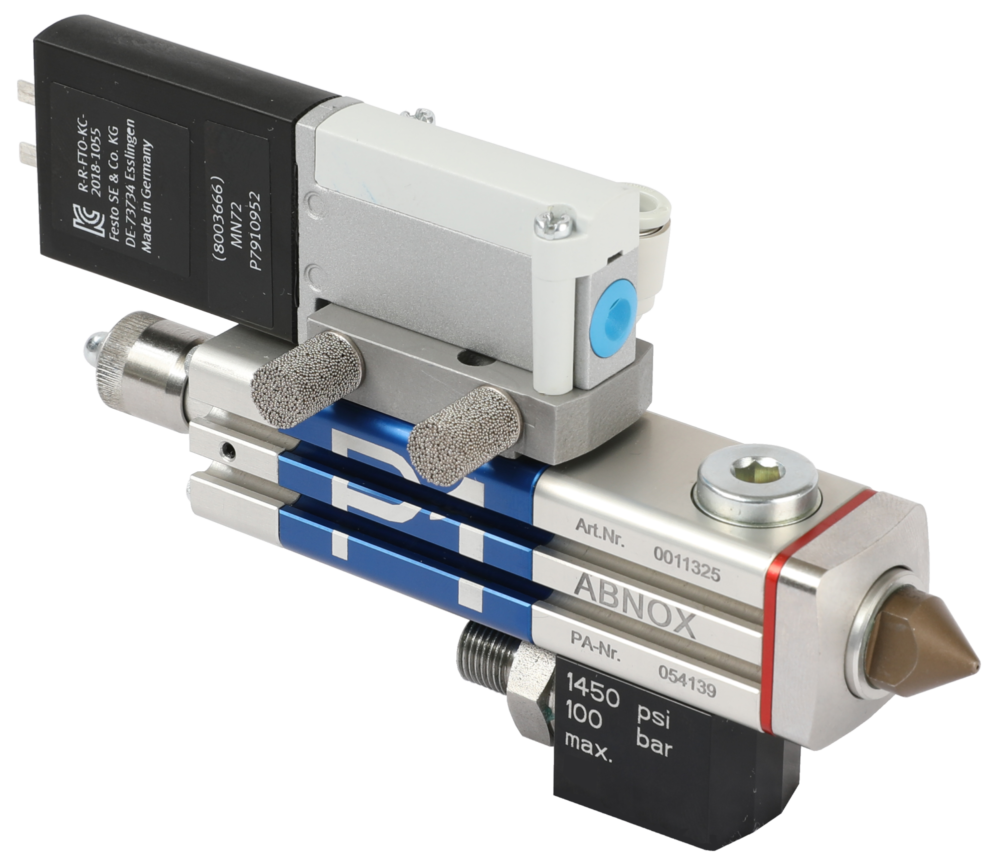

Dieses Pulsventil ist mit einer Vollstrahl-Kurzdüse Ø 0,5 mm ausgestattet.
Die Nadelfunktion ist wie folgt:
Öffnen erfolgt durch Luftdruck, Schließen durch Luft- und Federdruck.
Die Ansteuerung erfolgt über das im Körper integrierte 5/2 Wege Magnetventil.
Die kurzen Wege innerhalb des gesamten Luftversorgungsbereichs und das schnell schaltende Magnetventil ermöglichen bis zu 200 Schaltzyklen pro Sekunde.

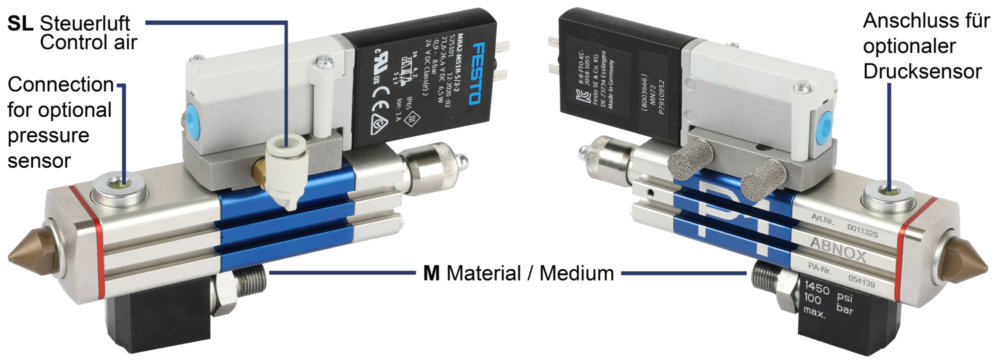

- Steuerluft Anschluss SL: zur Druckluftversorgung (Kompressor)
- Material / Medium Anschluss M: zum Druckgefäss oder Pumpe
| Bezeichnung | Anzahl |
|---|---|
Vollstrahl-Kurzdüse Ø 0.5 mm | 1 |
5/2 Wege Magnetventil 24 VDC | 1 |
Anschluss G 1/8'' für optionalen Drucksensor | 1 |
Weitere Informationen finden Sie unten in der Rubrik "Downloads" unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 0011498 |
Ventilinnenteile komplett (ohne Magnetventil) | 0013999 |
Bemerkungen zu den Vollstrahl-Düsen Modelle:
- Düsen Typ KV / KV-B: Verwendung bei Applikationen mit niedrigviskose Medien (Schmierstoffe niedrige NLGI, Öle, dünnflüssig, geheizte Schmierstoffe)
- Düsen Typ KLS-B: Verwendung bei Applikationen mit hochviskose Medien (Schmierstoffe hohen NLGI, dickflüssig)
- Düsen Typ KV-B und KLS-B = Teflon beschichtet
- Düsen Typ KV = Edelstahl
| Bezeichnung | Artikel-Nr. |
|---|---|
Vollstrahl-Düse (KLS-B) Ø 0.1 mm | 0010597 |
Vollstrahl-Düse (KLS-B) Ø 0.2 mm | 0010598 |
Vollstrahl-Düse (KLS-B) Ø 0.3 mm | 0010599 |
Vollstrahl-Düse (KV-B) Ø 0.3 mm | 0013653 |
Vollstrahl-Düse (KV) Ø 0.3 mm | 0013655 |
Vollstrahl-Düse (KLS-B) Ø 0.4 mm | 0010600 |
Vollstrahl-Düse (KLS-B) Ø 0.5 mm | 0010601 |
Vollstrahl-Düse (KV-B) Ø 0.5 mm | 0013654 |
Vollstrahl-Düse (KV) Ø 0.5 mm | 0013656 |
Vollstrahl-Düse (KLS-B) Ø 0.8 mm | 0010602 |
Vollstrahl-Düse (KV) Ø 0.8 mm | 0013657 |
Vollstrahl-Düse (KLS-B) Ø 1.0 mm | 0010603 |
Düsennadel komplett zu Vollstrahl-Düse (KV/KLS-B) Ø 0.2 - Ø 1.0 mm | 0010605 |
Düsennadel komplett zu Vollstrahl-Düse (KV/KLS-B) Ø 0.1 mm | 0010604 |
| Drucksensor DS1, 0 - 5 bar | 0010469 |
| Drucksensor DS2, 0 - 50 bar | 0009137 |
Feinmaterialdruckregler Moduleinheit mit elektronischer Druckschalter und manuelle Entlüftung | 0013088 |
| Ventilheizung AXVH-1 | 0013134 |
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Arbeitsdruck Medium Einlass [bar]
ca. 40
Max. Arbeitsdruck Medium Eingang [bar]
ca. 40
Anschluss Innengewinde
M5 für Schlauch Aussen-Ø 6 mm
Anschluss Medium Eingang Innengewinde
G 1/8''
Anschluss Medium Eingang Aussengewinde
G 1/8''
Anschluss Medium Ausgang Innengewinde
M12 x 0.75 / Mit Vollstrahl-Kurzdüse Ø 0.5 mm
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6
Max. pneum. Betriebsdruck [bar]
7
Pneumatikanschluss Innengewinde
M5 für Schlauch Aussen-Ø 6 mm

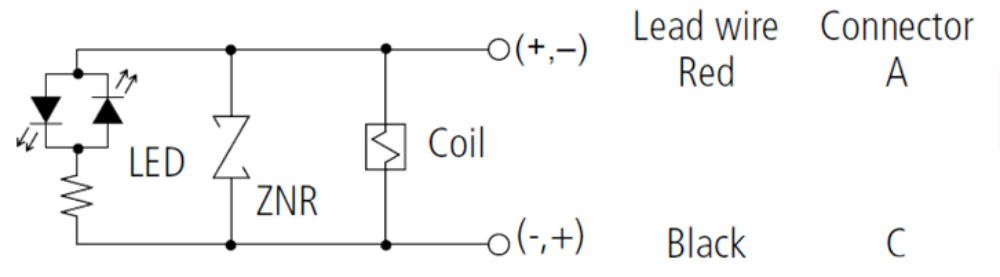

Elektrischer Anschluss
2-polig Stecker, Dose gewinkelt, mit 2.5 m Anschlusskabel, offenes Kabelende, Schalterstellungsanzeige LED
Schaltfrequenz [Hz]
bis 200 (5/2-Wege-Magnetventil)
Leistungsaufnahme [W]
6.5
Spannung [V DC]
24 (+/- 10%)
Schutzart
IP65
Min. / max. Betriebstemperatur [°C]
max. 80
Befestigungsgewinde
2x M4 x 8 mm
