Produktinformation
Das Modell mit LUER-Anschluss enthält einen Dosiernadel-Adapter im Lieferumfang des Dosierventils.
Beim Modell mit Anschluss G 1/8" wird das Dosierventil mit einem Dosierdüse-Adapter (Art.-Nr. 0002230) geliefert, der einen Innengewinde-Anschluss G 1/8" hat.
| Modell | Ausführung Anschluss | Lichte Weite [mm] | Anschluss Medium Ausgang Innengewinde | Max. Arbeitsdruck Medium Eingang [bar] | Artikel-Nr. |
|---|---|---|---|---|---|

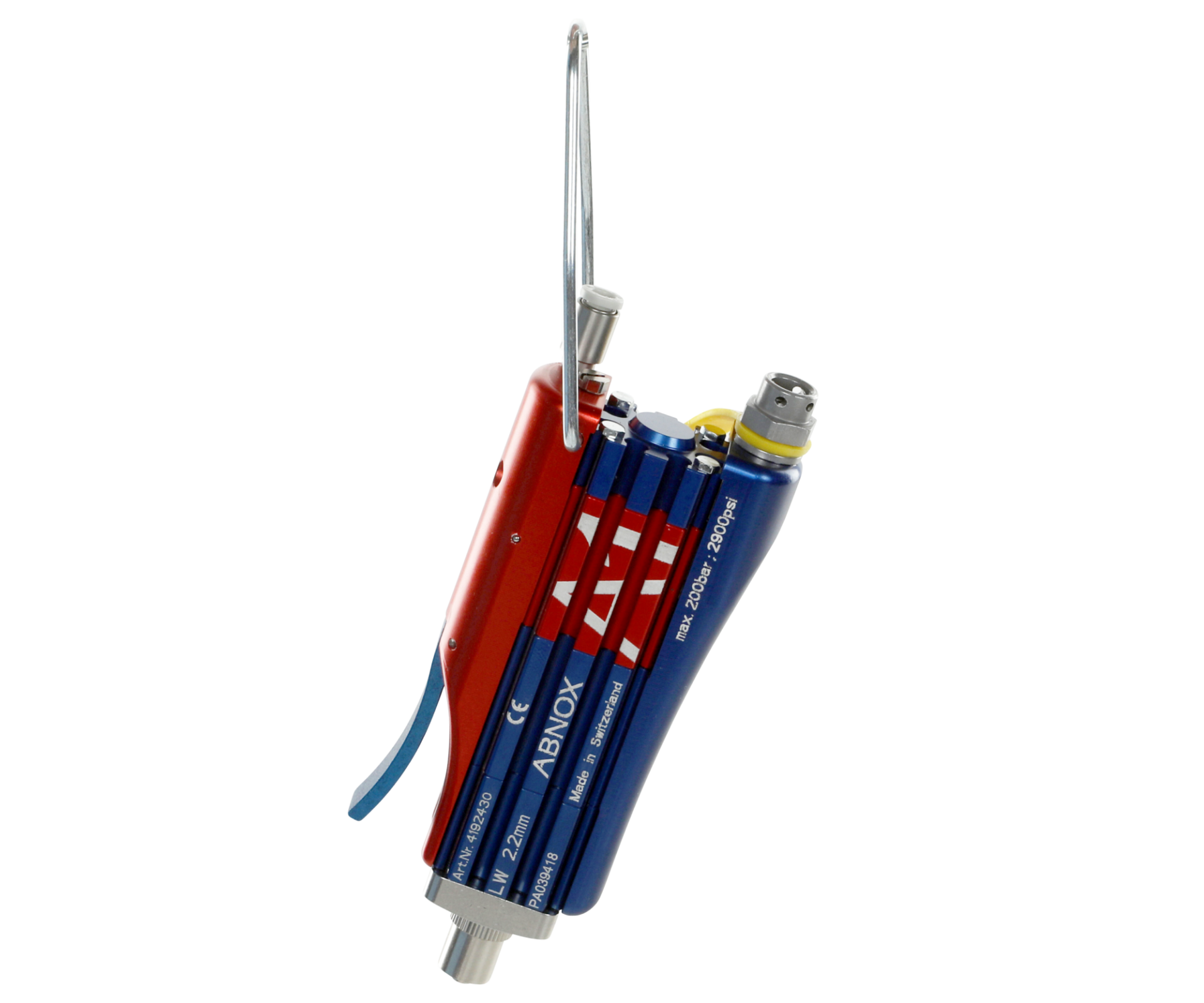

AXDV-A1-PN-LUER (V3.0) | Mit Dosiernadel-Adapter LUER-Anschluss | 2.2 | M5 | 200 | 4192430 |
AXDV-A1-PN-G1/8 (V3.0) | Mit Dosierdüse-Adapter G 1/8" Innengewinde | 2.2 | G 1/8" | 200 | 4192431 |
Weitere Informationen finden Sie unten in der Rubrik Downloads unter ''Ersatzteilliste / Dichtungssatz''.
| Bezeichnung | Artikel-Nr. |
|---|---|
Dichtungssatz | 0006885 |
** Wichtiger Hinweis: Zum Ausrichten von gebogenen Dosiernadeln ist es erforderlich, einen drehbaren Dosiernadel-Adapter (Art.-Nr. 0006790) zu verwenden!
Lichte Weite [mm]
2.2
Einsatzmediumspezifikation
Schmierstoffe bis NLGI 3 / max. 1'000'000 mPa.s
Arbeitsdruck Medium Einlass [bar]
200
Max. Arbeitsdruck Medium Eingang [bar]
200
Anschluss Innengewinde
M3 für Schlauch ø4/2 mm
Anschluss Medium Eingang Innengewinde
M8x1 / Steckanschluss
Druckluftqualität
ISO 8573-1:2020 [6:4:4]
Optimaler pneum. Betriebsdruck [bar]
6.0
Min. pneum. Betriebsdruck [bar]
5.0
Max. pneum. Betriebsdruck [bar]
7.0
Pneumatikanschluss Innengewinde
M3 für Schlauch ø4/2 mm
Gewicht [kg]
0.62
