Produktinformation

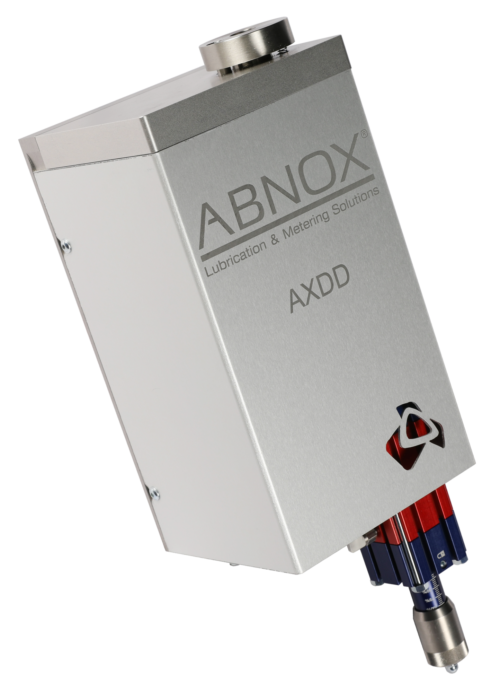

Dosiervorrichtungen mit einem Dosierventil und pneumatischer Handauslösung
| Modell | Ausführung 1-Fach | Dosierbereich | Artikel-Nr. |
|---|---|---|---|
AXDD-C1-00 (V3.0) | 1 x Dosierventil AXDV-C1 | 1 - 20 mm3 | 0007561 |
AXDD-C2-00 (V3.0) | 1 x Dosierventil AXDV-C2 | 10 - 200 mm3 | 0007562 |
AXDD-C3-00 (V3.0) | 1 x Dosierventil AXDV-C3 | 0.1 - 2.0 cm3 | 0007563 |
AXDD-C4-00 (V3.0) | 1 x Dosierventil AXDV-C4 | 1.0 - 6.0 cm3 | 0007564 |
Anschluss Innengewinde
M5 für Schlauch ø4/2 mm
Anschluss Medium Ausgang Aussengewinde
G 1/4''
Pneumatikanschluss Innengewinde
M5 für Schlauch ø4/2 mm
Befestigungsbohrungen [mm]
2x ø6.6
Anschlussschema
Massblatt AXDD-C1-00 (V3.0)
Massblatt AXDD-C2-00 (V3.0)
Massblatt AXDD-C3-00 (V3.0)
Massblatt AXDD-C4-00 (V3.0)
Ersatzteilliste AXDD-C1-00 (V3.0)
Ersatzteilliste AXDD-C2-00 (V3.0)
Ersatzteilliste AXDD-C3-00 (V3.0)
Ersatzteilliste AXDD-C4-00 (V3.0)
Gebrauchsanweisung
3D Daten AXDD-C1-00 (V3.0)
stp
3D Daten AXDD-C2-00 (V3.0)
stp
3D Daten AXDD-C3-00 (V3.0)
stp
3D Daten AXDD-C4-00 (V3.0)
stp
Grafik Ein- und Ausschaltzeiten
