Kartuschenpumpe AXCP1

Kartuschenpumpe AXCP1 0014521 / 0016160 AXCP1-Sxx-LS Pneumatische Version Lube-Shuttle® Schraubkartuschen

    Kartuschenpumpe AXCP1

    Artikel Nr.
    0014521 / 0016160
    Modell
    AXCP1-Sxx-LS
    Bauform
    Pneumatische Version
    Ausführung
    Lube-Shuttle® Schraubkartuschen
    Kartuschenpumpe AXCP1 Bild

    Dieses Modell eignet sich für das Fördern von Schmierstoffen aus Lube-Shuttle® Schraubkartuschen (LS).

    Optional kann diese Kartuschenpumpe über ein elektrisch angesteuertes Wegeventil gestartet und gestoppt werden. Mit der ebenfalls optional erhältlichen elektrischen Leermeldung kann erkannt werden, wann die Kartusche gewechselt werden muss.

    ABNOX Kartuschenpumpe AXCP1 zeichnen sich aus durch:

    • Kompakte Bauform
    • Förderung direkt aus Kartusche
    • Einfacher und rascher Kartuschenwechsel
    • Lange Lebensdauer
    • Mehrere Ausbauoptionen
    Typenschlüssel für Kartuschenpumpen AXCP1
    Typenschlüssel für Kartuschenpumpen AXCP1 Bild
    Auswahl Druckübersetzungen AXCP1-Sxx-LS
    Modell Übersetzung Artikel-Nr.
    AXCP1-S25-LS
    25:1
    0014521
    AXCP1-S60-LS
    60:1
    0016160
    Ausbauoptionen für AXCP1-Sxx-LS
    AXCP1 RG55 LS mit Optionen
    Bezeichnung Artikel-Nr.

    Externer Start (ES) / 3/2-Wegeventil, elektrisch betätigt G1/4''

    0011459

    Druckreduzierventil 0-10 bar mit Armatur und Druckanschluss für Dosierventil mit Handgriff (DR1)

    0008699

    Druckreduzierventil 0-10 bar mit Wasserabscheider/ Wartungseinheit (DR2)

    0006909

    Entlüftungsventil (EV) direkt an der Schmierstoffpumpe AXSP

    0006207

    Entlüftungsblock (EB) G 1/4'' mit Manometer 400 bar zur Ausgangsdruckanzeige und mit Entlüftungsventil ''EV''

    0008717

    Elektrische Leermeldung "Kartusche leer - zu pneumatische Version" (EP)

    0015434
    Technische Daten

    Hinweis:

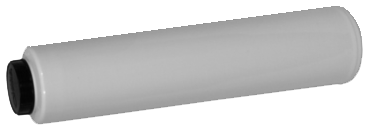

    Für dieses Modell können nur Lube-Shuttle® Schraubkartuschen verwendet werden:

    Lube Shuttle Kartusche
    AXCP1-S25-LS AXCP1-S60-LS
    Artikel-Nr.
    0014521
    0016160
    Übersetzung
    25:1
    60:1
    Gebinde
    Lube-Shuttle® Schraubkartusche (LS)
    Lube-Shuttle® Schraubkartusche (LS)
    Einsatzmediumspezifikation
    Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s
    Schmierstoffe bis NLGI 3/ 1'000'000 mPa.s
    Ansaugrohrdurchmesser [mm]
    32
    32
    Förderleistung am Pumpenausgang [cm3/min]
    1'500
    700
    Fördermenge pro Doppelhub [cm3]
    31
    13
    Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 6 bar [bar]
    150
    360
    Arbeitsdruck Medium Ausgang bei pneum. Betriebsdruck 10 bar [bar]
    250
    600
    Anschluss Medium Ausgang Aussengewinde
    G 1/4"
    G 1/4"
    Druckluftqualität
    ISO 8573-1:2020 [6:4:4]
    ISO 8573-1:2020 [6:4:4]
    Max. Luftverbrauch [l/min.]
    180
    180
    Optimaler pneum. Betriebsdruck [bar]
    6
    6
    Min. / max. pneum. Betriebsdruck [bar]
    4/10
    4/10
    Pneumatikanschluss Innengewinde
    G 1/4"
    G 1/4"
    Min. / max. Betriebstemperatur [°C]
    10/40
    10/40
